| オリジナル写真レポート！ メーカー純正カーナビにＴＶデコーダー装置を取り付ける！ |
|
|
このテレビデコーダー装置の取り付け模様はテレビデコーダー装置をご購入頂いた方ご自身が撮影してくださり送っていただきました。この場をお借りしましてお礼を申し上げます。日産ムラーノ用のテレビデコーダー装置の取り付け場所はセンターコンソール奥のディスプレイコントロールユニットです。 もう一つあるムラーノの取り付け内容をご紹介しているものと作業内容は変わりませんが、多少違ったアングルなどが参考になるかもしれません。 |

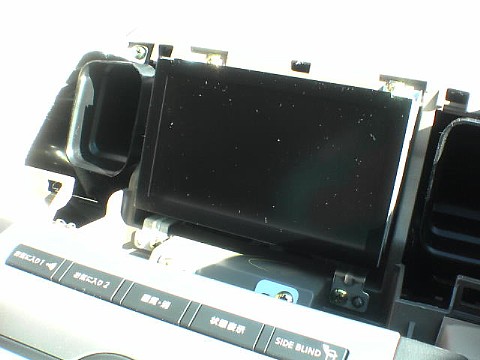

 液晶モニター周りのパネルを外した所です。スイッチパネルを固定しているネジが見えます |

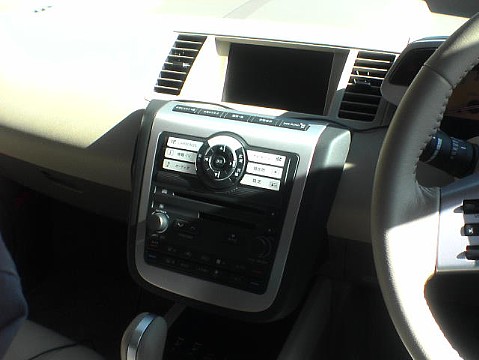

 日産ムラーノ装備の純正ナビＴＶ／ナビゲーションシステム用テレビデコーダー装置の取り付け場所はセンターコンソール奥のディスプレイコントロールユニットですので、その周りのパネルを外します。 |
||

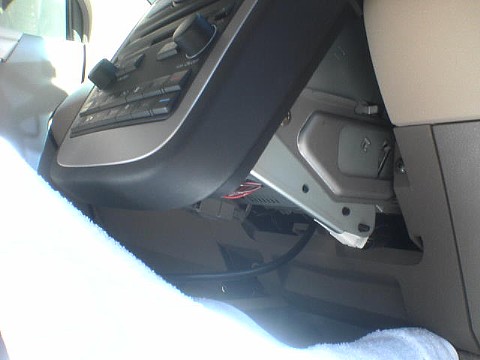

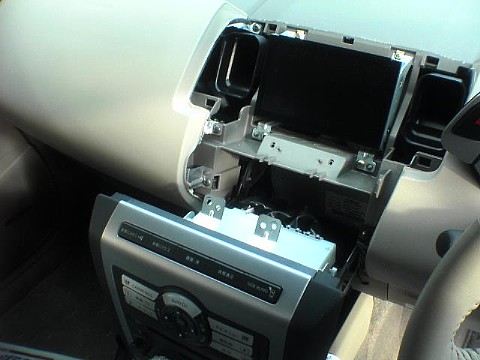

 ネジを外した後にスイッチパネルを手前に引き出したところです。 |
 スイッチパネルの下側のカバーを外して左右のネジを外します。 |
||

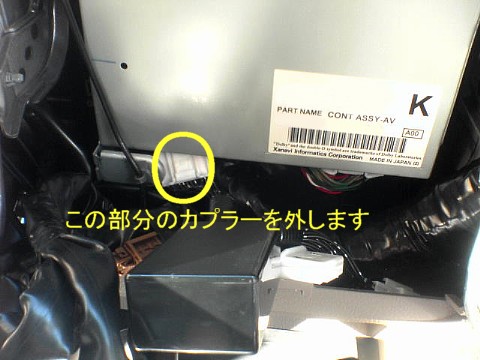

 テレビデコーダー装置に取り付ける部分のカプラーをユニットから外します。 |

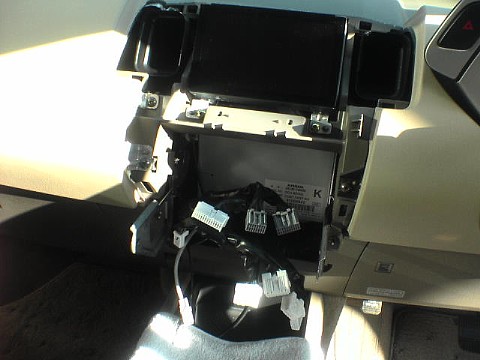

 スイッチパネル裏側の接続カプラー全てを外してパネルを外した所です |
||

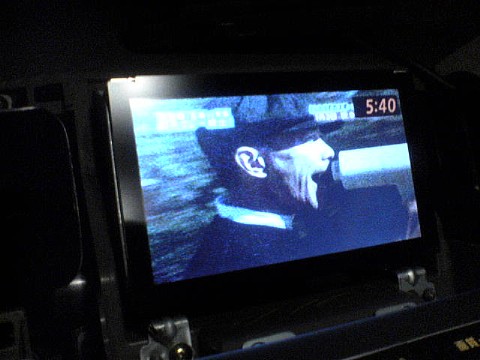

 取り付け後にディスプレイに映像が映るかを確認して、後は外した順番に元に戻して終了です。 |

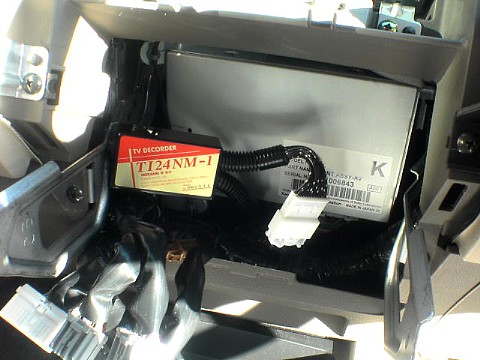

 テレビデコーダー装置が取り付けられた状態です。 |
