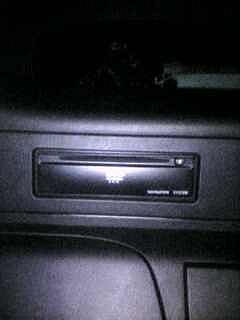

運転席後方にあるナビ本体です。とにかく作業場所(車内)が狭いのが難点です。
|

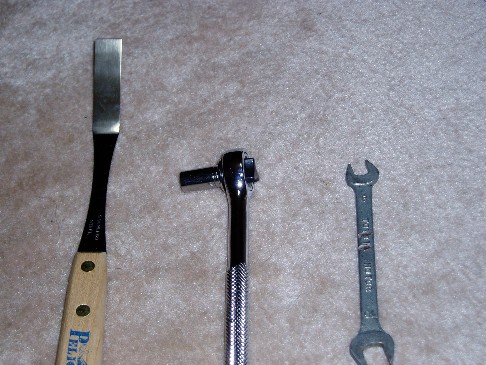

取り付け工具です。枠を外すのにヘラが必要です。
|

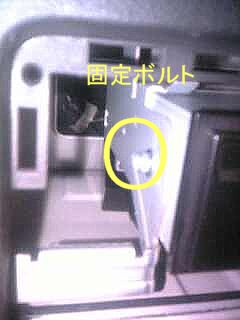

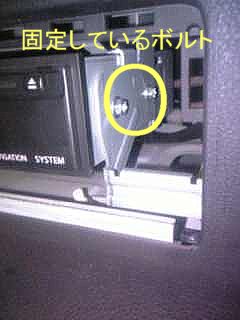

本体を止めているねじが、両サイドに手前と置くの計4本あります。ラチェットとスパナで外します。
|

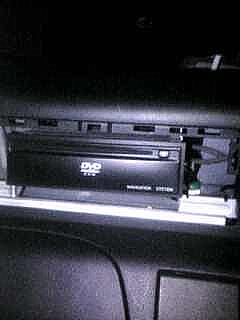

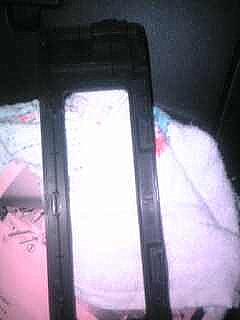

金属ヘラを使わないと枠が外れません。第一関門?
|

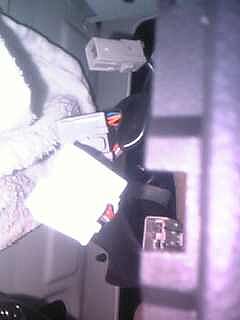

5本ありますが、外すのは4本です。取り説に詳しく書いてあるので安心してください。細いのがアンテナ線(2本)奥域が無いのでデコーダーが納まるかチョット不安になりました。
|

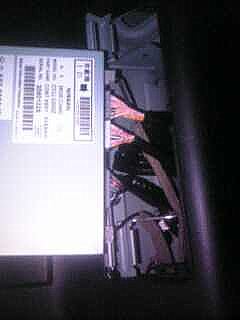

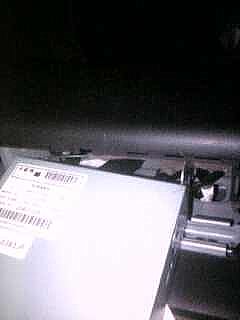

ネジが外れたら本体を引っ張り出します。アンテナ線が外側に2本あるので切らないように注意します。ここまでが配線の繋がっている状態の限界ですね。カプラーを外していきます。
|

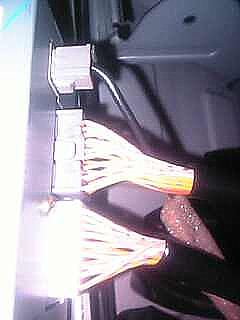

本体にも繋いでいきます。
|

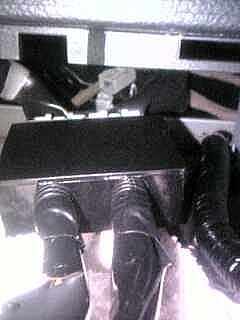

繋げてみました。デコーダー大きいですね。
|
映るようならネジ止めにかかります。デコーダーの納まりに気を付けながらの作業です。奥のネジがうまく留めることが出来ませんでした。スペースが無くて回せません、まぁよっぽどグラグラしないぐらいギッチリ詰まっているるので、私は留めませんでした。自己責任って事で。
|
こんな感じになりました。テレビが映るかここでチェックします。
|
以上で作業は終了です。作業場所が車内の為少し作業しにくいかもしれませんが、作業工程は少ないので何方でも出来ると思います。
|
カバーを戻します。
|
