クリップだけで留まっていますので、浮いてきたら垂直方向に外します。
|

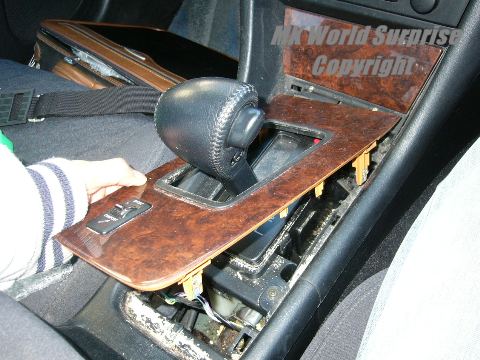

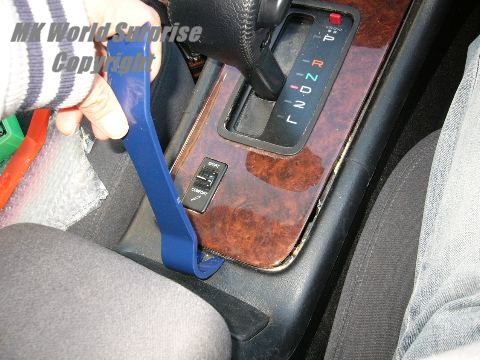

シフトレバー周りのパネルをヘラなどを使い浮かせます。
|
ある程度全体が浮いてきたら手前に水平に外します。これもクリップのみです。
|

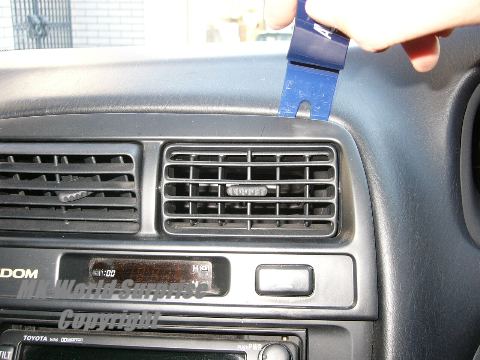

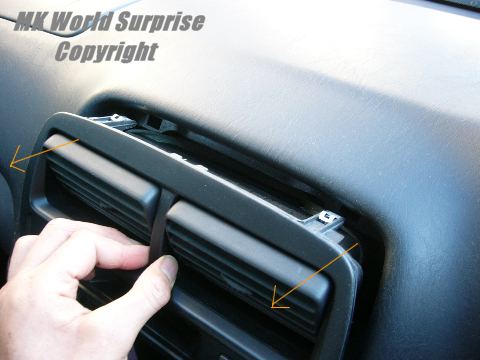

次にエアコン吹き出し口を同様にヘラ等を使い徐々に浮かせます。
|
次にエアコンコントロールスイッチユニット下の小さなプラスチックパネルを外します。灰皿が邪魔な場合は先に外してしまいます。

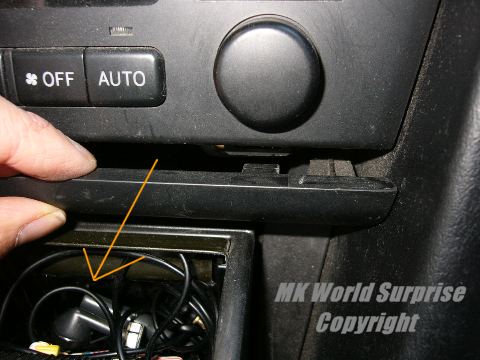

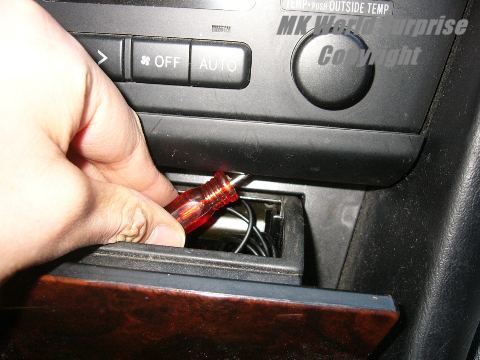

小さなドライバーなどを下側の切り欠きに差し込んで水平方向に手前に引くと外れます。
|

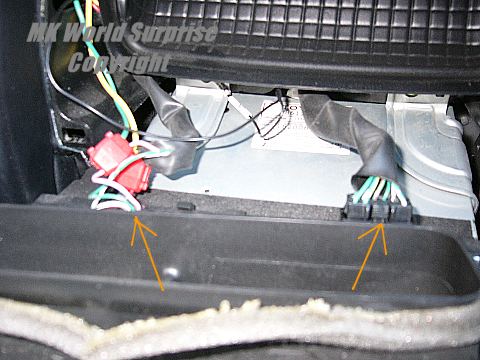

エアコン吹き出し口のパネルの裏側にはスイッチ類のカプラーが接続されていますので、はずれ防止ロックを解除しながら両方外します。
|
これでナビゲーションユニット本体を固定しているボルトが確認できますので、順番に10ミリソケットレンチ等を使用し外します。
|
これもクリップのみで取り付けられています。
|

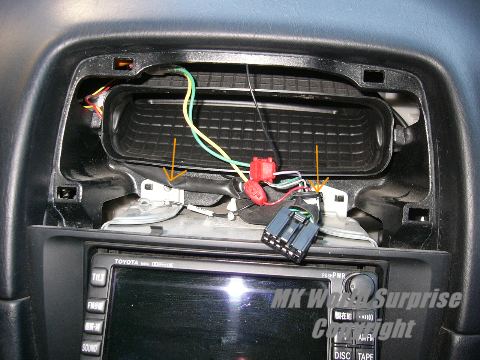

同様に上側にも固定ボルトが2つあります。
|

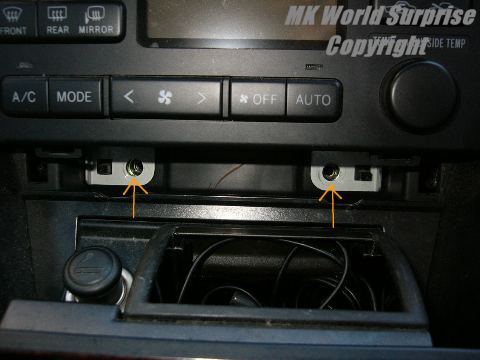

固定ボルトは下側に2つあります。
|

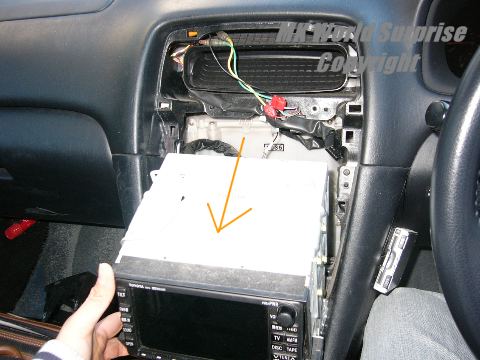

ナビゲーションユニットを慎重に手前に引き出します。
|

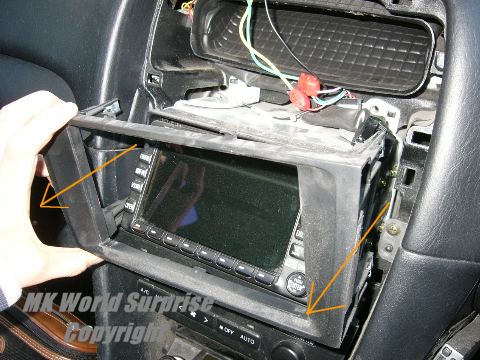

ボルトを外したら、ナビゲーションユニット周りのパネルを外します。ボルトを外す前に先に外しても構いません。
|

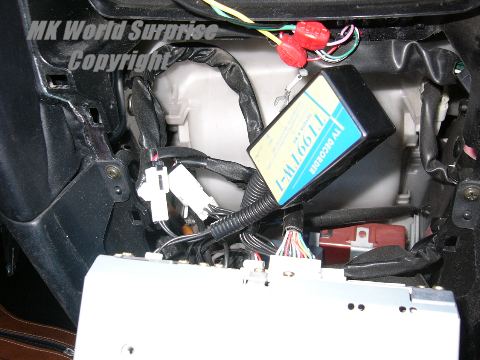

テレビデコーダを接続し、取り付けは完了です。後は外した逆の手順でナビユニット等を元に戻し、作業完了です。
作業自体は、要領が分かればそれ程難しくない方だと思います。
|

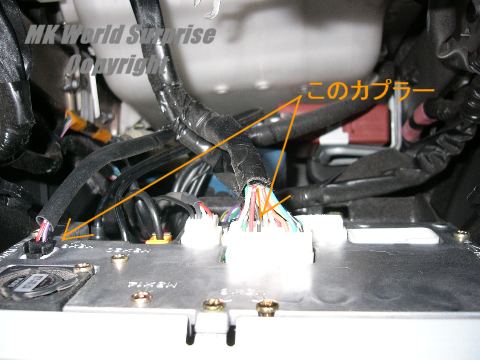

ナビゲーションユニット裏側の接続されている配線のカプラー部品を確認し、テレビデコーダー装置と同じものを見つけてはずれ防止ロックを解除しながら外します。
|
