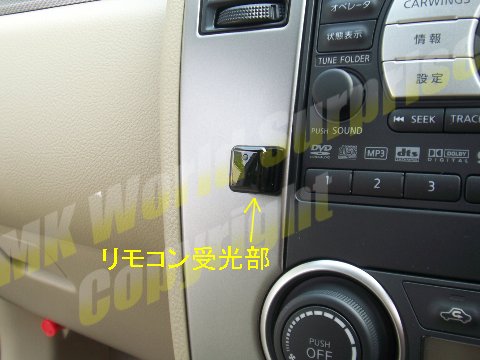

地デジチューナーはティーダの場合助手席下に設置されているようです、この車の場合リモコン受光部は写真のようにセンターパネルコントロールユニット脇に取り付けられています、ですのでパネル裏の配線の長さ等が問題になります。
|
日産ディーラーオプションの地デジチューナーを取付けてある場合、リモコン用の配線、受光部が各販売ディーラーで新たにパネル裏側に施されるので、その部分が地デジがない場合とで多少作業内容が違いますが、特別難しいわけではありません。
恐らくディーラーごとに施し方法は多少の違いがあるかもしれませんが基本的に余り変らないと思います、又他の車種でも内容は類似しています。
|

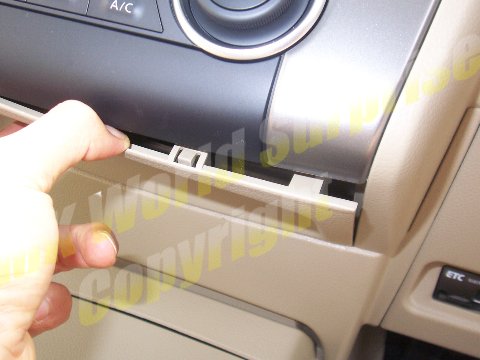

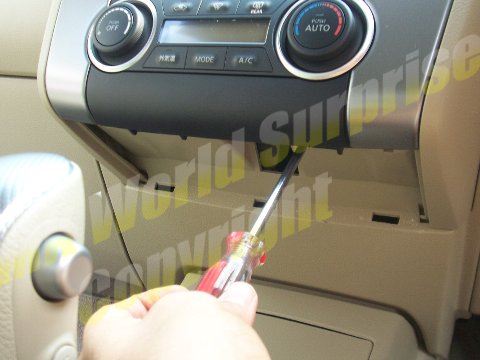

次にユニット下側のカバーを外します、これも同様にクリップのみなのでヘラ等こじれば外れます。
|

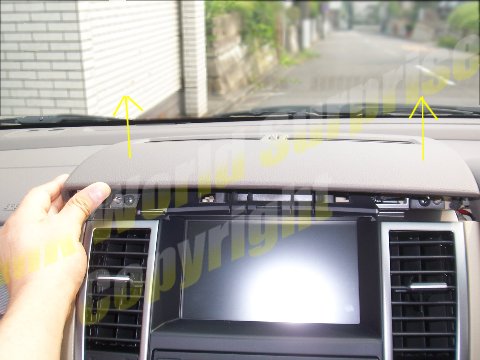

モニター上部のカバーを外します、クリップのみに取り付けられていますので手前を持ち上げるようにこじれば外れます。
|

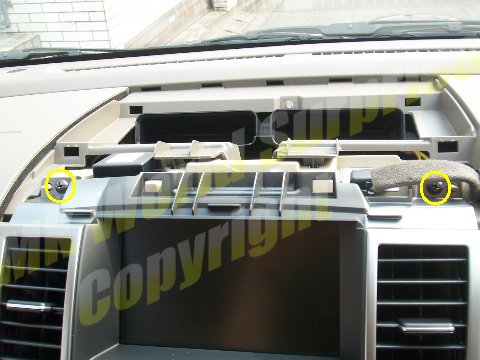

同様にパネル上部を固定しているネジ二つを外します。
|
外れたらカバー奥のパネルを固定しているネジ２つをドライバーで外します。
|

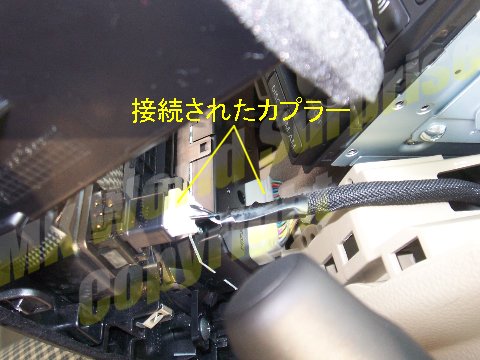

ただ、パネル右側に接続されている配線を外せばリモコン受光部の配線はそのままでパネルは移動できるので、パネル右裏側のスイッチ等の配線カプラーを外します
|

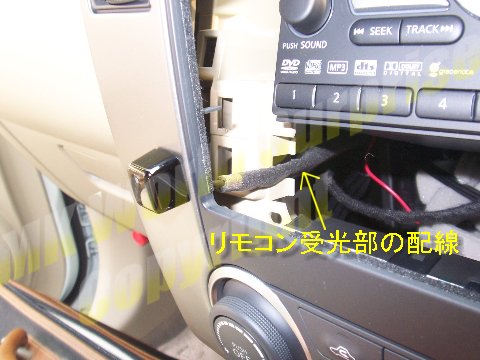

ネジが外れたら後はクリップのみなので手前に引けば外れますが、ここで問題はリモコン受光部の配線です、受光部裏側に配線が確認できます、長さに余裕は無いようです。
|

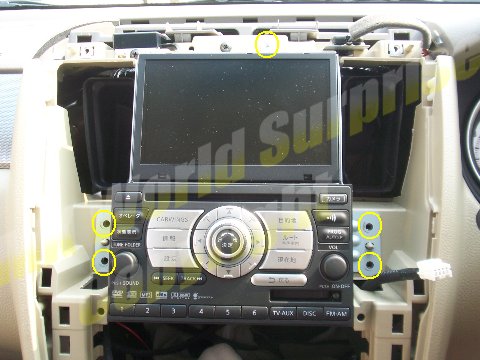

ディスプレイユニットを固定しているネジを外します。
|

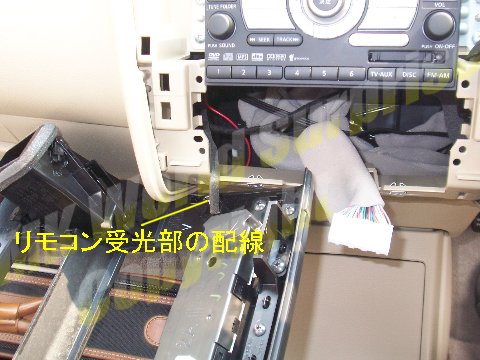

配線を外したらリモコン受光部裏の配線に力がかからないように注意して助手席側にパネルを移動させます。
|

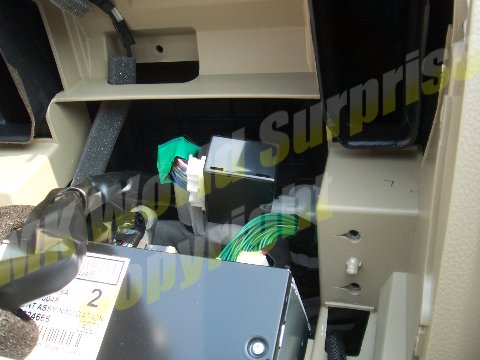

ディスプレイユニット裏側に接続されているカプラーの内、テレビデコーダー装置と同じカプラーを見つけてそれを外してテレビデコーダー装置に接続すれば取付完了です。後は外した逆の手順で元に戻して作業完了です。
|
ネジを外したら慎重にディスプレイユニットを手前に引き出します。
|
