| オリジナル写真レポート！ メーカー純正カーナビにＴＶデコーダー装置を取り付ける！ |
|
|
このティアナ用テレビデコーダー装置の取り付け模様は装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。ティアナ装備の純正ナビへのテレビデコーダー装置の取り付けはナビ液晶画面下部のユニットです |

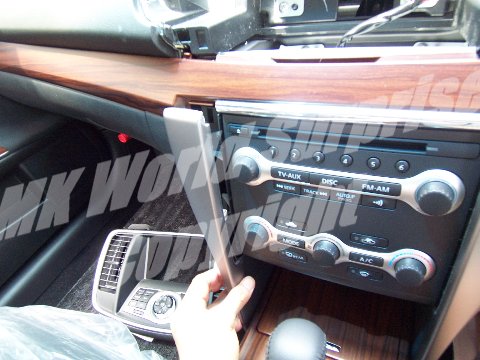

 コントロールパネル脇の左右の化粧パネルを外します。 |

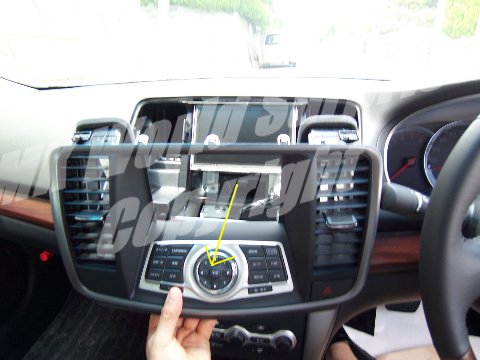

 クリップで固定されているディスプレイ周りのパネルをへら等を利用し、こじって外します。 |
||
 パネルを外し、裏側に接続されているカプラーを外し、完全に取り外して邪魔にならない所に置いておきます。 |

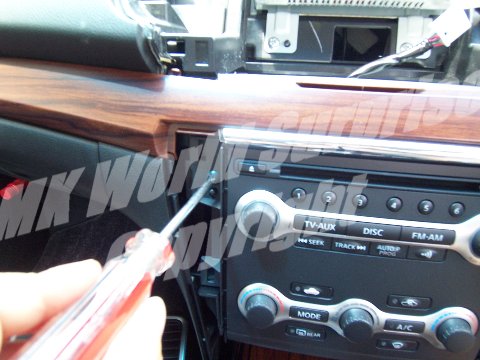

 コントロールパネルを固定しているネジを外します。 |
||

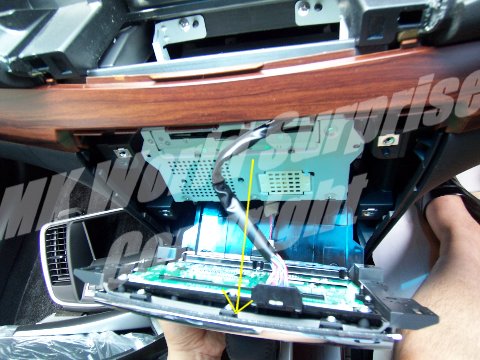

 ネジを外したらユニットを手前に引き出し、接続に必要なカプラーを探してそれを外します。 |

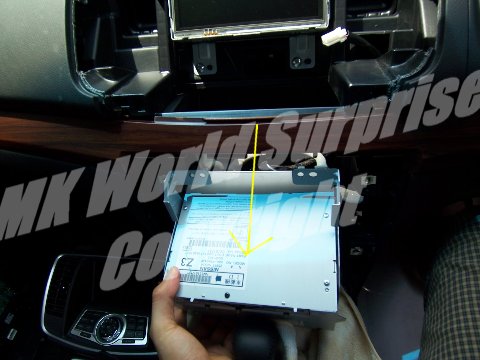

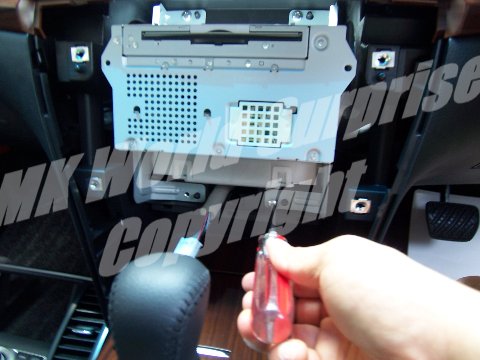

 ユニットを固定しているネジを外します。 |
||
後はパネル等を元に戻します、完全に元に戻す前に動作確認をしてから外した手順と逆の工程で元に戻して作業は終了です。 |

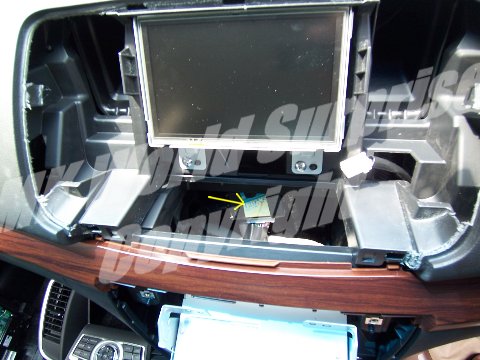

 外したカプラーにテレビデコーダー装置を接続してユニット裏にあいているスペースにテレビデコーダー装置本体を配置しユニットを元に戻します。 |
