| オリジナル写真レポート！ メーカー純正カーナビにＴＶ＆ＤＶＤデコーダー装置を取り付ける！ |
|
|
このストリーム用テレビ＆ＤＶＤデコーダー装置の取り付け模様及びレポートは装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。ストリーム装備の純正ＨＤＤナビへのテレビデコーダー装置の取り付けは左後方内装パネル内です、又ＤＶＤデコーダー装置の取り付けは液晶画面ユニット裏側です。 |

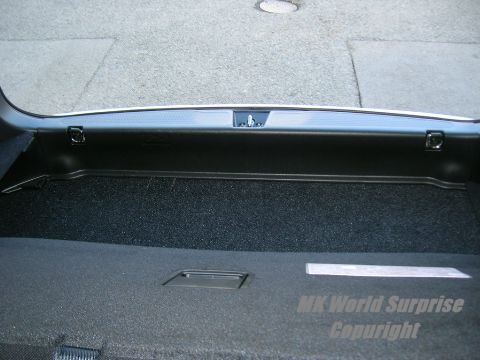

 リヤゲートのパネル取り外し。両端のフックのボルトを外す。外せば真ん中付近より上に引き上げると外れます。 |

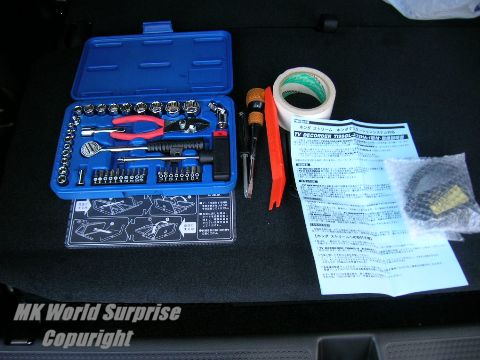

 必要工具等の準備。内装外しは有ったほうが便利かと思います。 また固定の為の両面テープも有ればベストでしょう。 手元には取り付け説明書を置いて作業を進めました。 |
||

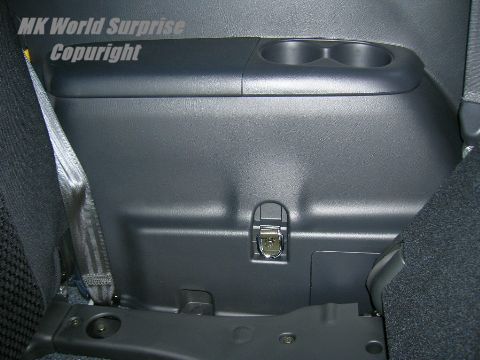

 サードシート横のフック、クリップ取り外し。あとベルトアンカーも取り外す方が作業しやすくなると思います。 |

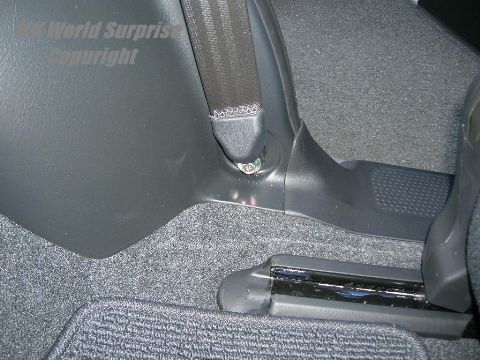

 セカンドシート用ベルトアンカーの取り外し。カバーをずらせば外れます。かなりの力で締まってますので外すときは注意が必要です。 |
||

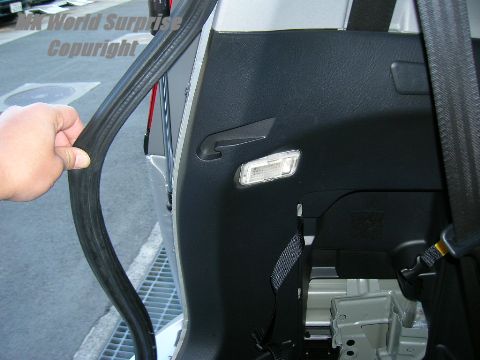

 外すパネル付近のゴムを外す。引っ張れば外れます。 接着剤みたいなものが付着してますので服や、手、車体を汚さない様注意が必要と思われます。 |

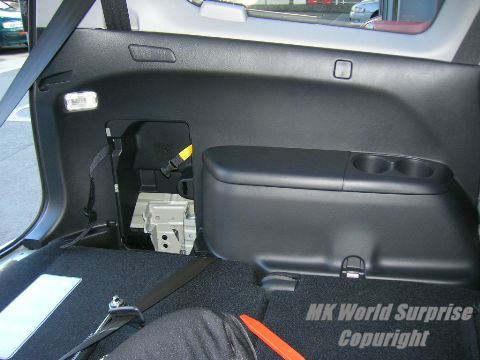

 ジャッキも外しておく方が作業がしやすいです。 |
||
 内装外しを隙間に入れて引っ張れば外れます。 |

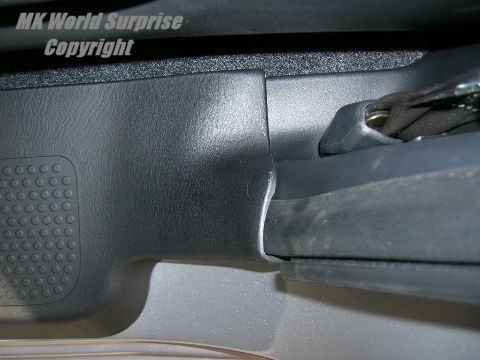

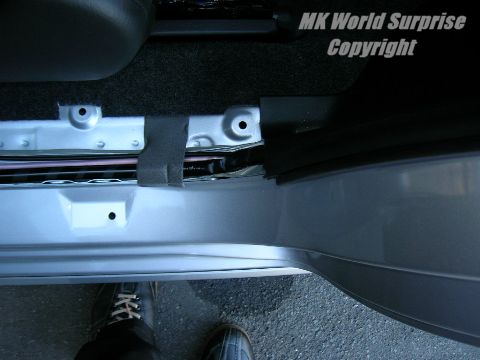

 サイドステップも外します。外すパネルの上側に付いていますので。 |
||

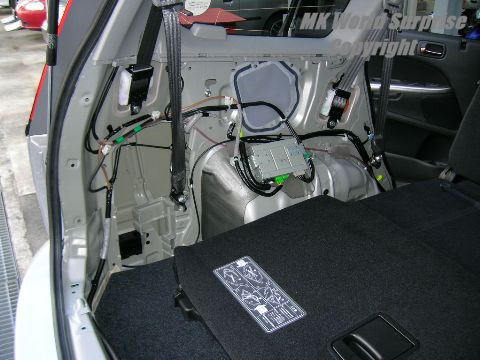

 写真中央付近、タイヤハウス上部のものがTVチューナーです。 |

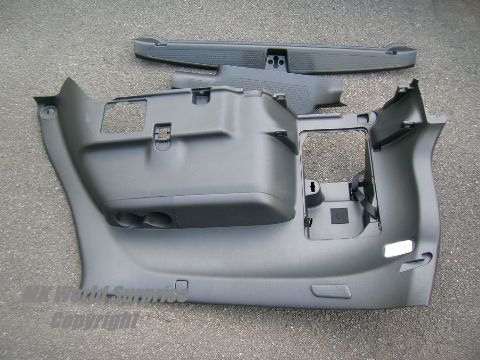

 外したパネル。カーゴランプのコネクターを外すことをお忘れなく。 あと一番大きなパネル（サードシート横）は完全に外す際シートをずらしたり、 倒したり、パネルの向きを変えないと車外には出ません。 天井や内装に傷が行く可能性も 有りますので細心の注意が必要です。私は少し傷が付いてしまいました。 |
||

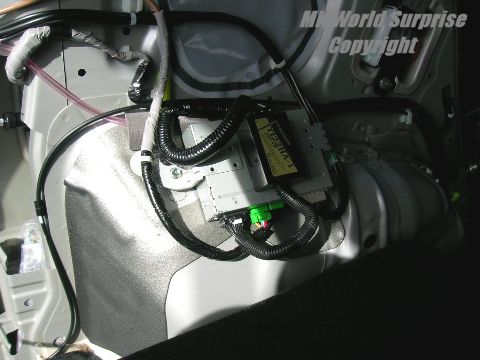

 デコーダーを取り付け固定します。私はチューナーの上に両面テープで固定しました。 |

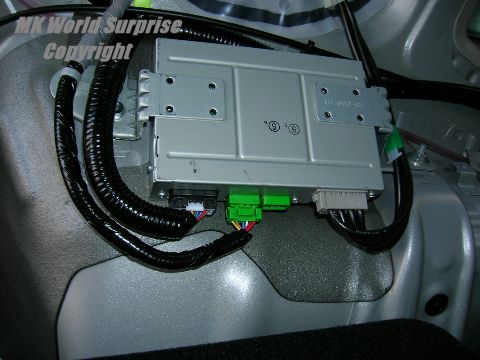

 向かって一番左側の黒色コネクターにデコーダーを取り付けます。 |
||

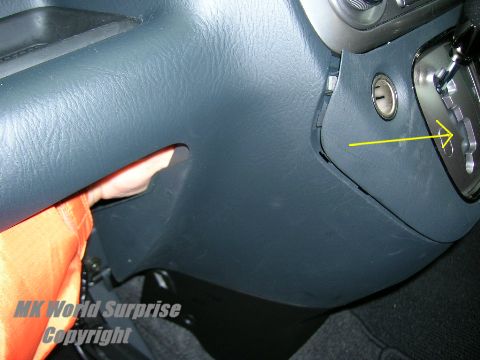

 グローブボックスのストッパーを外せばグローブボックスが下側に落ちる？（垂れる） ので出来た空間からシフトパネルの裏側に手を入れシガープラグの横あたりのクリップを押し出す。 コツはクリップ形状なので少々力が要りますが指先で挟みながら押し出すと外しやすいです。 |

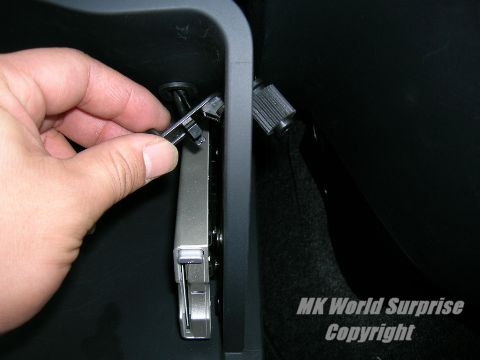

 （ここからはＤＶＤデコーダー装置の取付けです）グローブボックスの取り外し。左右にあるストッパーを外す。 グローブボックスを開けてストッパーを外側から押せば外れます。 |
||

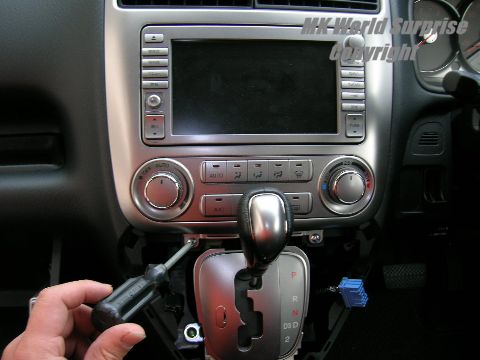

 シフトパネルが外れれば上のエアコン操作パネル、ルーバー等が一体になったパネルを外します。 まずは下２箇所にあるネジを外します。外したらパネル引っ張ればクリップでとまっているだけなので外れます。 |

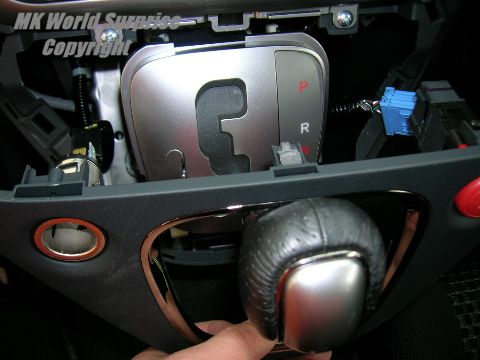

 クリップが外れればシフトパネルが浮きますので浮いたところから引っ張り外します。 シフトがPポジションだと上部のエアコンパネルとの間が狭く外せませんのでNポジション等にずらす方が作業がし易いです。 外れたらハザードとシガープラグのコネクターを外します。 |
||

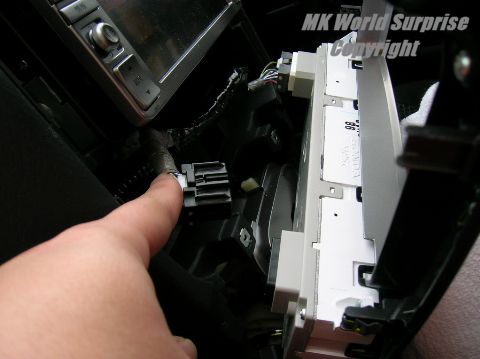

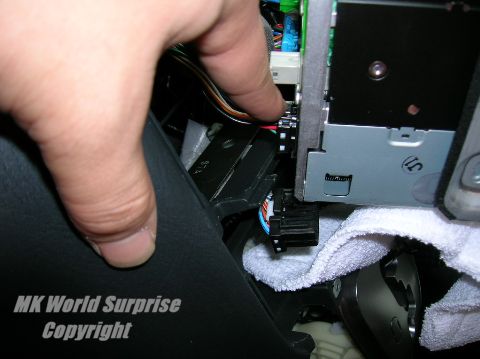

 エアコン操作パネルの裏あたりにコネクターが有るので外します。少々堅いです。 |

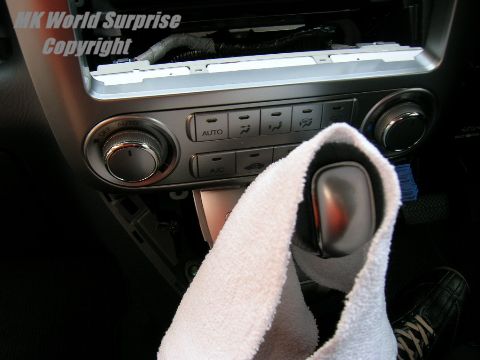

 外す際はパネルやシフトレバーに傷が付くのを防ぐためタオル等をかぶせときましょう。 |
||

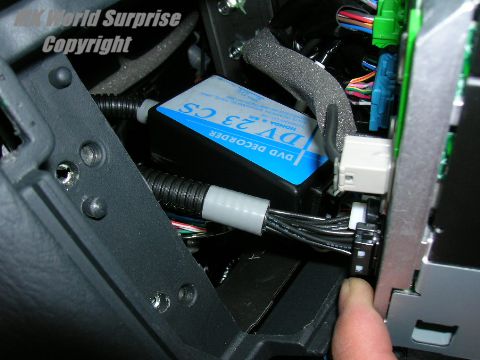

 デコーダーを接続して元に戻します。デコーダーを上手く下側に落とすようにしてナビ本体を戻すのが良いと思います。 ナビ裏側はスペースがありません・・・。 |
 ナビ（モニター）の周り４箇所がネジでとまっていますので外します。 ナビを引っ張り出し助手席側のコネクターがデコーダーを接続するカプラーです。 |
