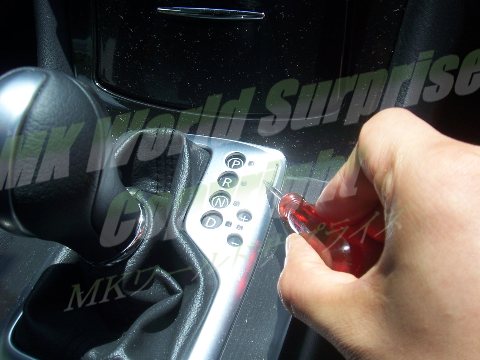

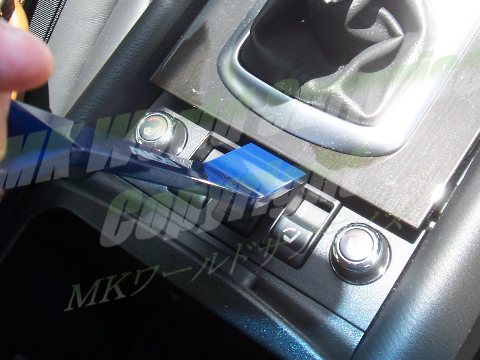

シフトロック解除ボタンのカバーをドライバー等で外してロックを解除し、ドライブシフトをニュートラルの位置等に移動させます。
|

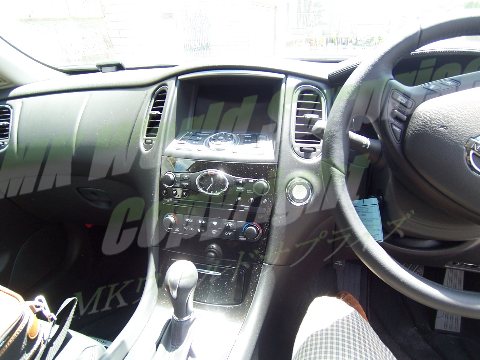

スカイラインクロスオーバーへのテレビデコーダー装置の取り付けはディスプレイ下のＡＶユニットの裏側ですのでその周りのパネル等の取り外しが主な作業になります。
|
ヘラ等を利用してドライブシフト周りのパネルを外します。
|

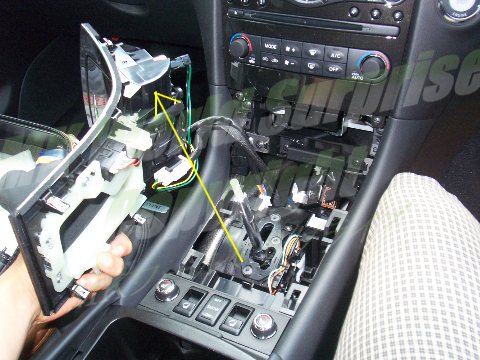

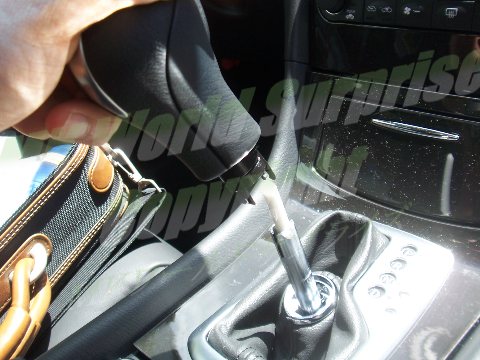

ドライブシフトノブを固定しているピンを外してノブを外します。
|

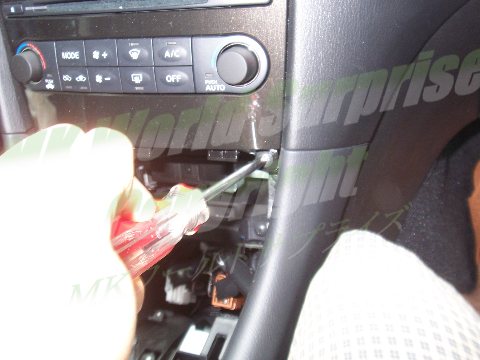

下側のスイッチパネルのネジを外します。
|
パネル裏の配線は外さなくても作業できますが邪魔であれば接続されているカプラーを外します。
|
上のスイッチパネルのネジを外します。
|

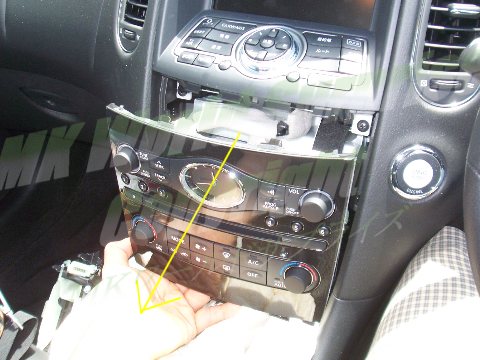

パネルを引き出し接続されている配線カプラーを外してパネルを外します。
|

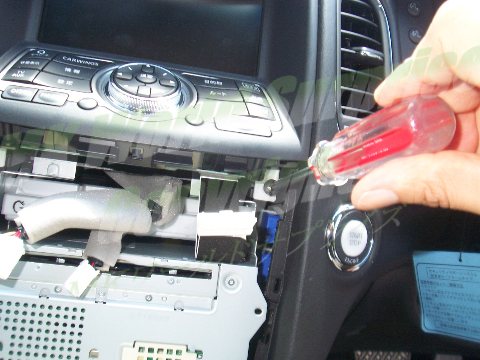

ディスプレイ等を固定しているネジを外します。
|
配線は無いのでそのまま外します。
|

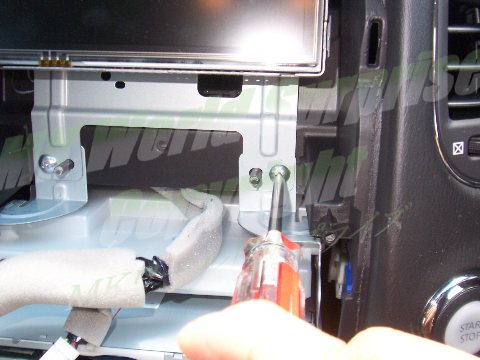

ＡＶユニットを固定しているネジを外してＡＶユニットを引き出します。
|

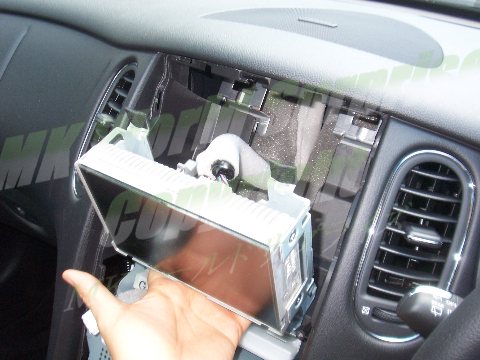

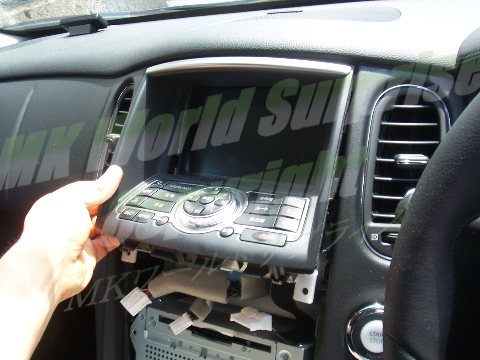

ディスプレイを引き出して裏側の配線を外してディスプレイを外します。
|

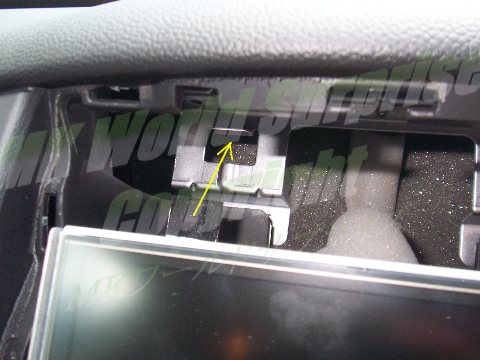

後はある程度元に戻して動作確認して問題なければ全て元に戻して作業完了です、戻す時にディスプレイはステー状の穴にフックさせるように戻さないときちんと元に戻りませんので注意します。
|

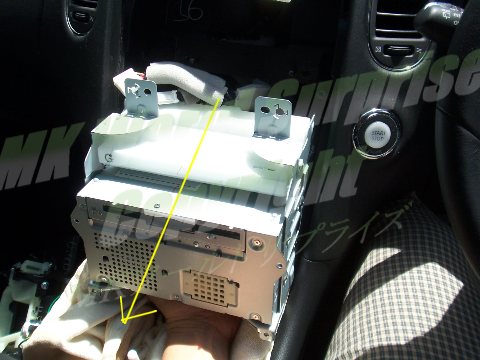

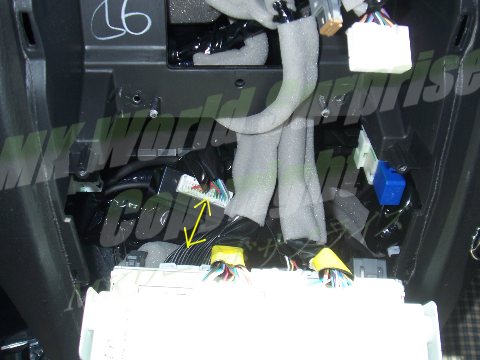

ユニット裏側の配線の内テレビデコーダー装置と同じ形状のカプラーを見つけてそちらにテレビデコーダー装置を取り付けます。
|
