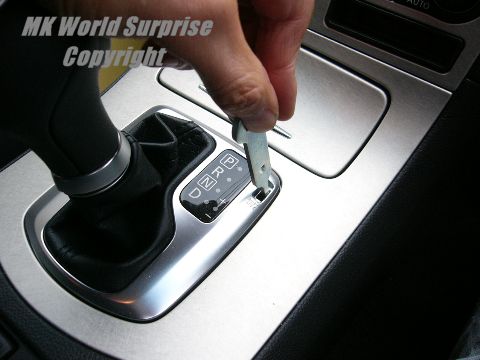

カバーを外したら、そこにスカイラインの搭載工具のドライブシフトロック解除工具を差込んでロックを解除し、ドライブシフトをニュートラルの位置等に移動させます。
|
トランスミッションがオートマチックの場合はドライブシフトのロックを解除する必要がありますが、

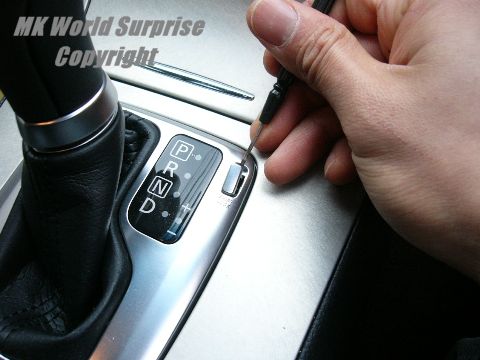

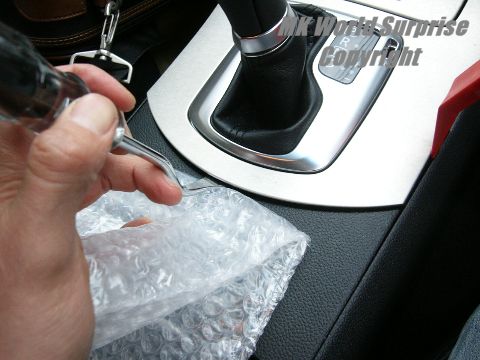

スカイラインの場合は工具を使って解除する必要が有ります。その工具を入れる小さなカバーを精密マイナスドライバー等で外します。
|
パネルの横にヘラ等を差し込んだままパネルの後ろ側に別のヘラを傷をつけないように注意しながら入れてこじってパネルを浮かせます。この段階で全体のパネルのクリップが簡単に外れます。
|

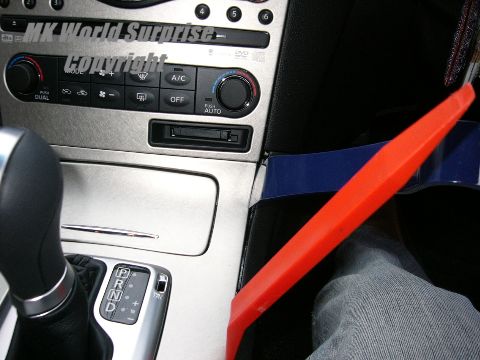

次にドライブシフト周りのパネルを外す為に、ヘラなどを横に差込みパネルを少し浮かせて置きます。
|

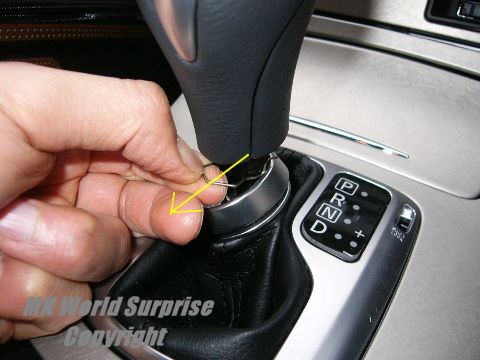

カバーを下に下げるとノブを固定している金属のピンが有りますので、それを手前に引いて外します。
|

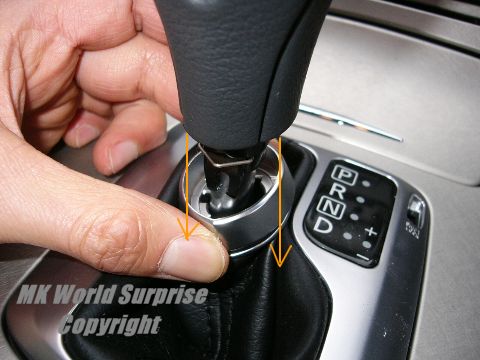

次にドライブシフトのノブ自体を外す為に覆っているカバーを下に下げます。
|

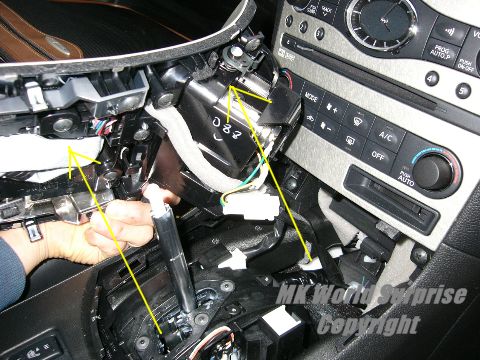

そしてシフトノブ周りのパネルを外します。
|

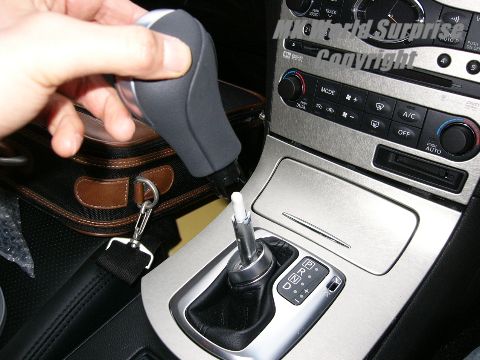

これでシフトノブが外れます。
|

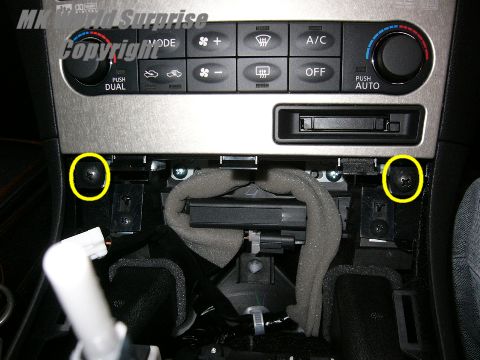

次にオーディオやエアコンコントロールパネルを外します。ネジは下に２つあるだけです。
|

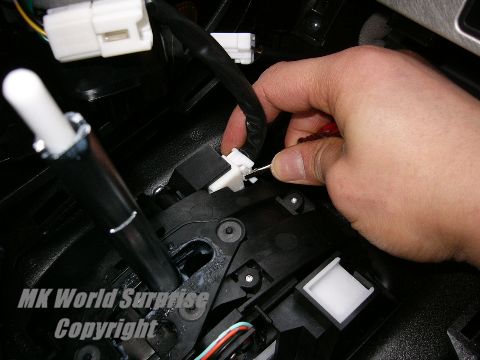

パネル裏側にあるカプラーをマイナスドライバー等で外れ防止ロックを押し込みながら解除して外します。
|

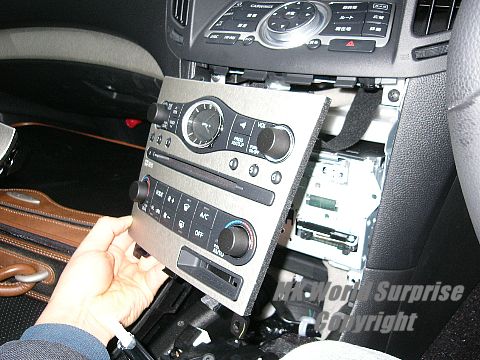

ネジを外してパネルを手前に引いて外します。
|

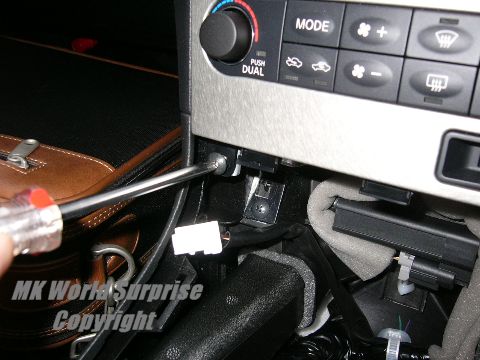

プラスドライバーでネジを落とさないように注意して外します。
|

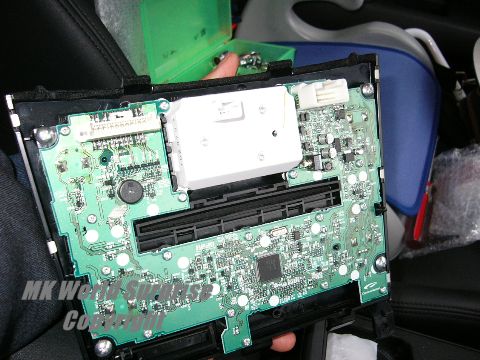

パネルの裏側は基盤になっているので取り扱いに注意します。
|
このパネルの裏側にも配線が接続されていますのでそれらの接続カプラーを外します。外れ防止ロックを解除するのは同じです。
|
ネジを外したら同様に手前に引いてパネルを外します。
|

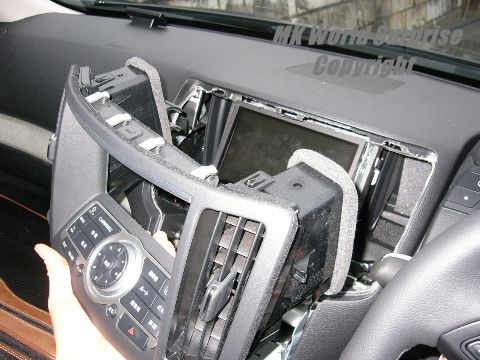

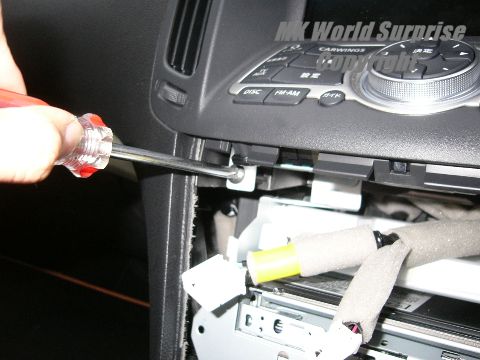

次にディスプレイ周りのパネルを外す為に固定しているネジ二つをプラスドライバーで外します。
|

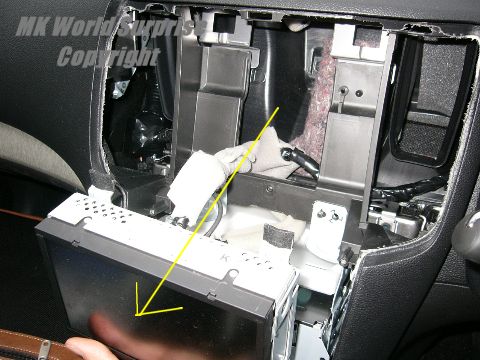

ネジを外したらディスプレイ裏側の配線を外してディスプレイを外します。
|

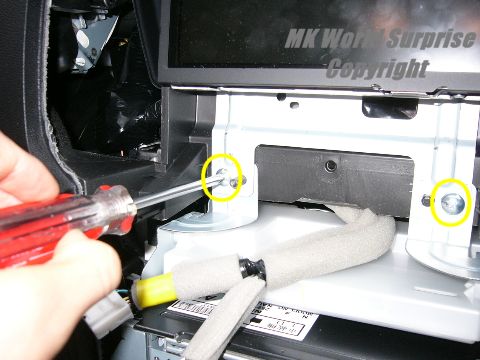

次にディスプレイを外す為に固定しているネジを二つ外します。
|

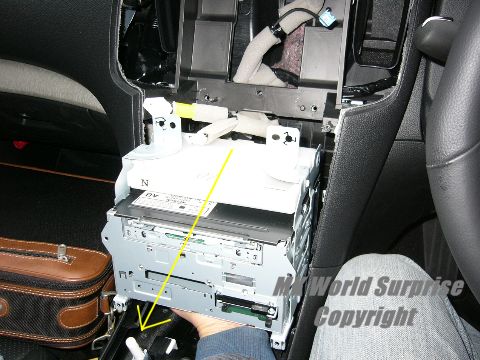

固定しているネジ全てを外したらユニットを慎重に手前に引いて外します。
|

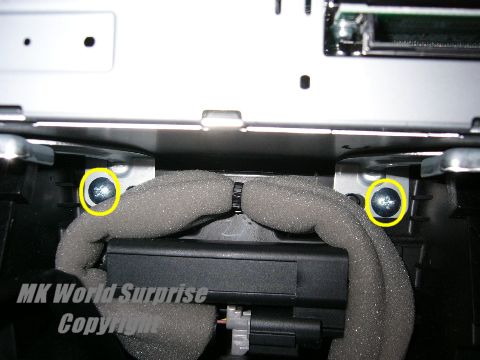

ディスプレイを外したらナビゲーションユニットを外す為に固定しているネジを外します。
|

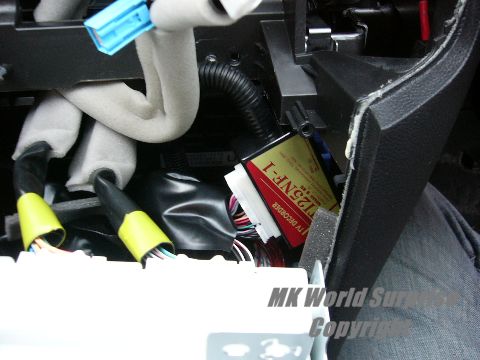

外したカプラーにテレビデコーダー装置を接続して、そのテレビデコーダー装置を脇に空いているスペースに収めて、後は外した順番に戻して終了です。
パネルを戻す時にオーディオ、エアコンパネルはスロット位置に注意しながら若干上向きに押し込むようにして取り付けるとうまくいくでしょう。
|

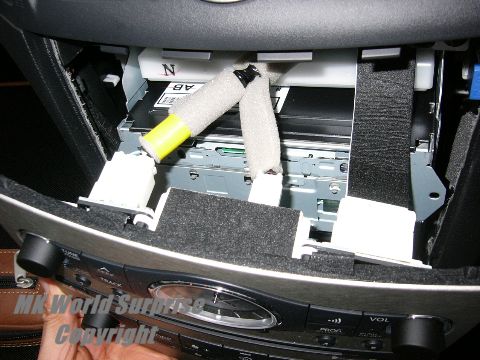

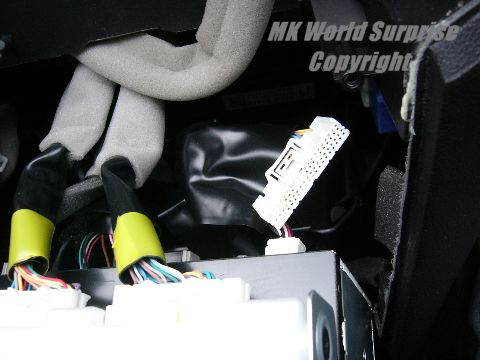

ユニット裏側には沢山の配線が接続されていますので、必要な配線のみを外します。このスカイラインの場合は同じ形状のカプラーが２ヶ所あるので間違いに注意します。テレビデコーダー装置用のカプラーは下側にあるカプラーです。
|
