| オリジナル写真レポート！ メーカー純正カーナビにＴＶデコーダー装置を取り付ける！ |
|
|
このスカイライン用テレビデコーダー装置の取り付け模様は装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。スカイライン装備の純正ナビへのテレビデコーダー装置の取り付けはナビ液晶画面下部のユニットです |

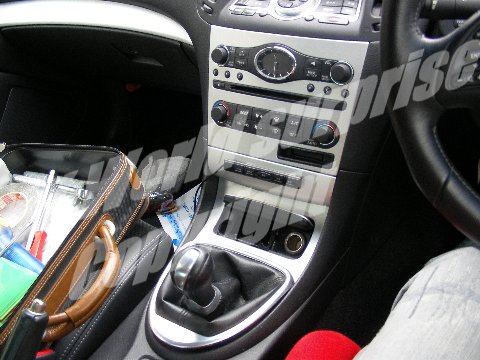

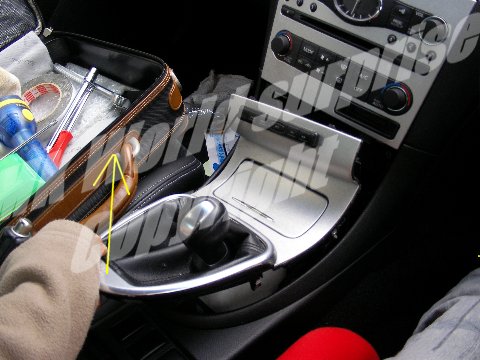

 マニュアルシフト周りのパネルをヘラ等でこじって持ち上げ外しますが、カバーなどを外すのが面倒なのでずらしたままで作業します。 |
 このスカイラインはトランスミッションがマニュアルでシフトレバーがマニュアルなのでオートマチックとは若干作業内容が異なります。 |
||
 パネルを外し、裏側に接続されているカプラーを外します。一部カプラーは接続が弱いので無理やり外さないように注意します。 |

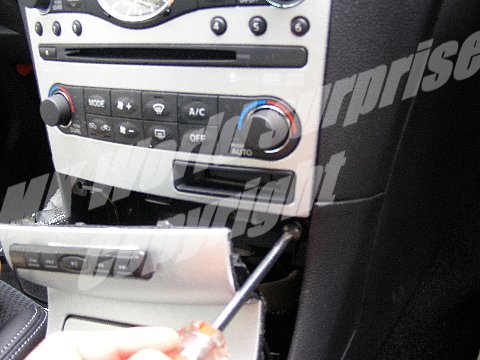

 コントロールパネル固定ネジを外します。 |
||

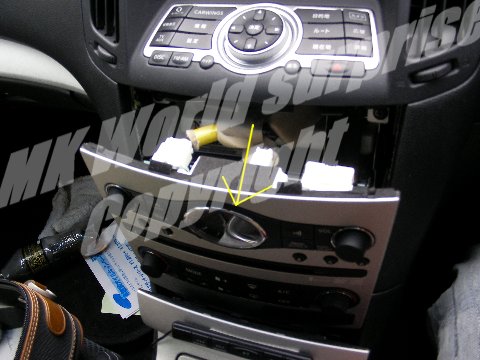

 ネジを外したらパネルを外します。 |

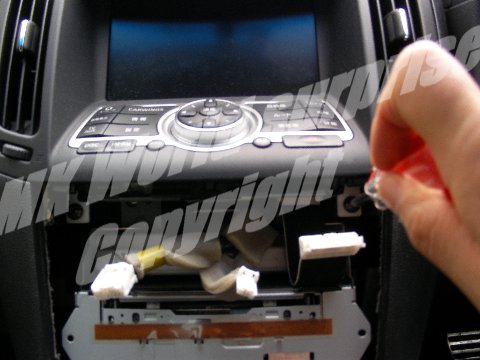

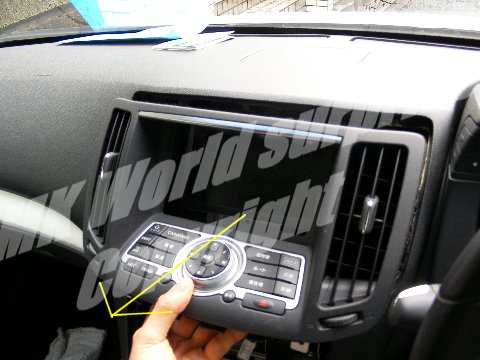

 ディスプレイ周りのパネルの固定ネジを外します。 |
||

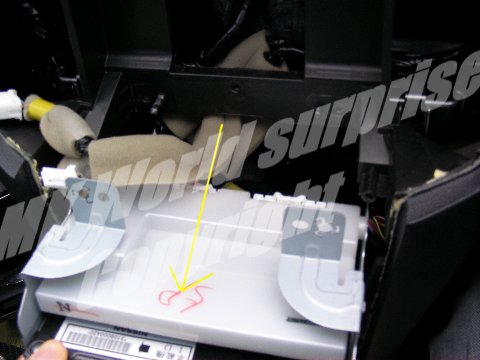

 ディスプレイ下のユニットを固定しているネジを外してユニットを手前に引き出します。保護の為にタオル等を用意しておくといいでしょう。 |
 パネルが外れたらディスプレイを固定しているネジを外してディスプレイも外します。 |
||
後は外した順番の逆で手順でパネル等を元に戻して作業は完了です。完全に戻してしまう前に動作確認をしてからパネル等をもどしましょう。 |

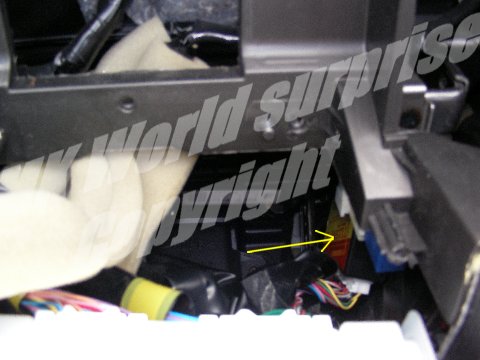

 接続するカプラーを外してそこにテレビデコーダー装置を接続します、接続した後右側にあるスペースにテレビデコーダー装置本体を納めます。 |
