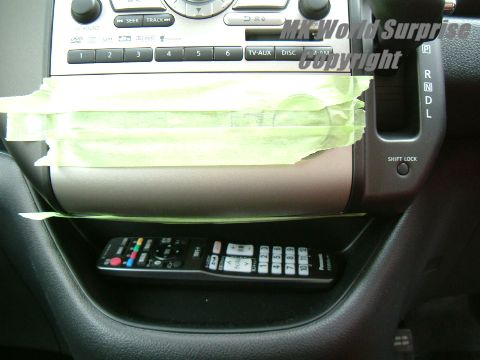

エアコンコントローラの表面とヘラを入れる部分をマスキングテープで養生しました。
|
製品本体は液晶モニター裏側に取り付けるので、その周りパネル外し等が主な作業です。準備した道具：マスキングテープ（養生用）、ドライバーセット、大きい＋ドライバー、ヘラ。
|
添付説明書の通り、早々には壊れないので、おもいっきりやるのがベターでした。
|

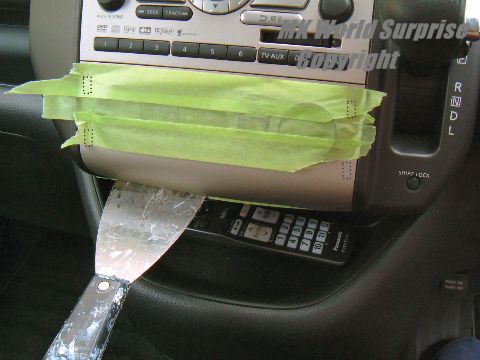

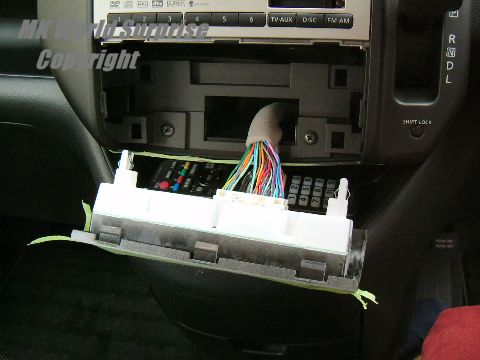

エアコンコントローラの下枠からヘラを入れて、差し込んで、おもいっきり手前引くと４点の留め金具が外れます。
|
ネジを外し、シフトノブを外します。
|

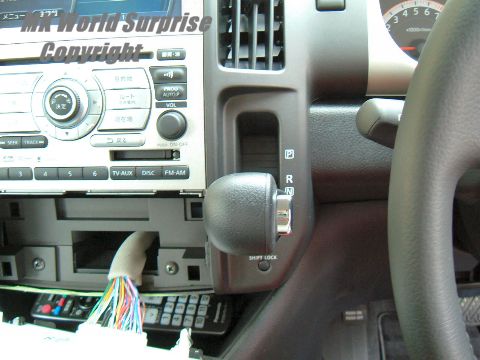

シフトノブを「Ｎ」入れて、シフトノブのネジカバーを外します。
|

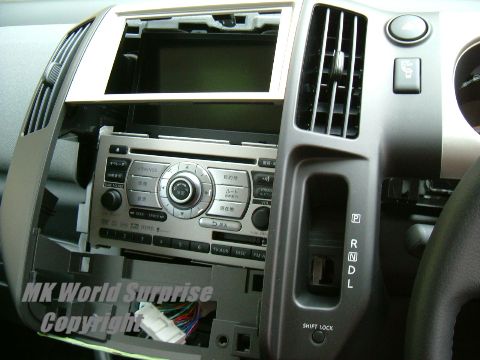

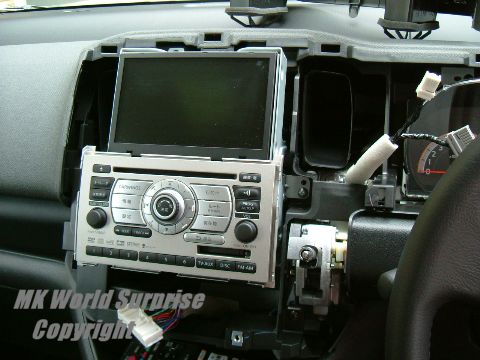

エアコンコントローラを外した後に２本のネジを外し、フロントパネルを外します。以外と簡単に外れます。
|

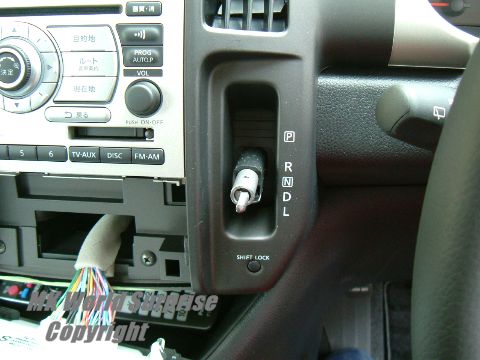

シフトノブが外れました。
|

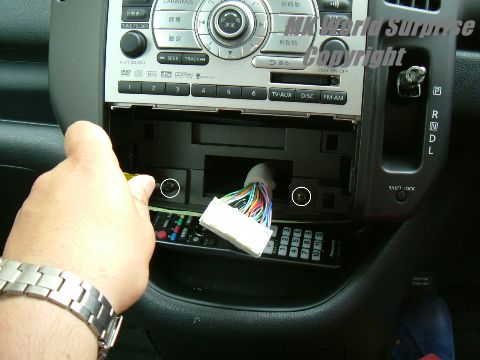

カーナビ本体を止めているネジ４本を外します。
|
フロントパネルに付いているハザードスイッチとサイドブライドカメラスイッチのハーネスが邪魔でしたのでコネクタから外しました。
|

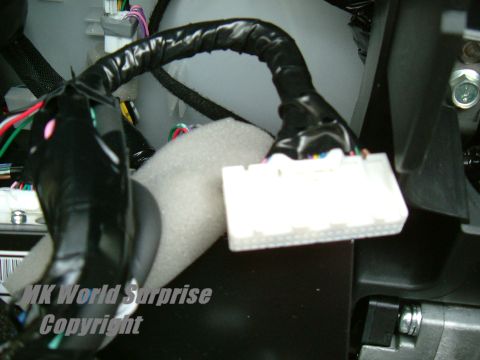

外れたハーネスです。
|
ハーネスを止めているダボを外し、作業をしやすくします。
|

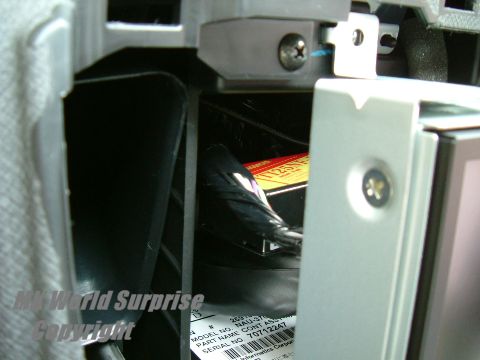

モニターの裏に余裕があり装着した見た目も良いです。
|

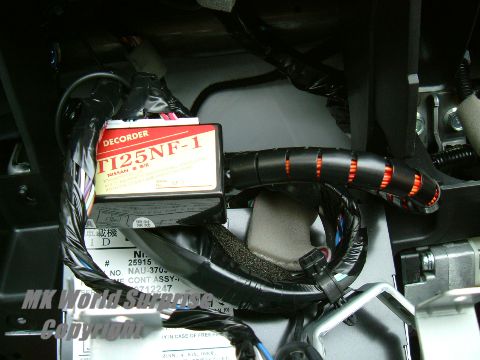

モニター裏に製品本体を置き、ハーネスを止めているダボを取り付けさっきの逆の手順で取り付けを行います。
|
取り付けの際の注意しとし、フロントパネルに付いているシフトノブのジャバラが
以外とちゃちなので、注意しないとジャバラが外れます。
エアコンコントローラの取り付けの際は、上側を合わしてから止め金具に入れない
と勘合が合わないのでご注意！
|

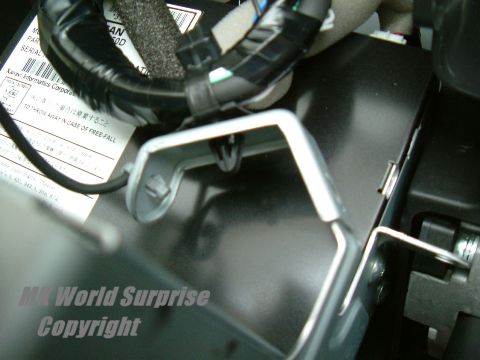

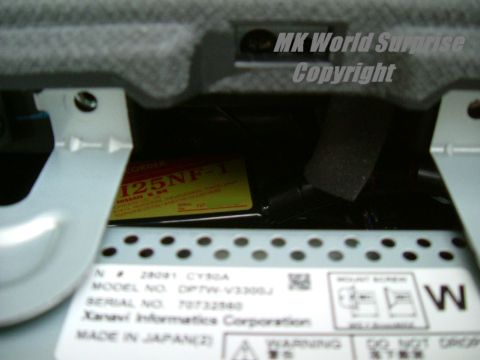

取付後のモニター裏の状態です。
|
