オリジナル写真レポート! メーカー純正カーナビにTVデコーダー装置を取り付ける!




トヨタ純正ナビゲーション プリウス編

プリウス

このプリウス用テレビデコーダー装置の取り付け模様は装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。プリウス装備の純正ナビへのテレビデコーダー装置の取り付けはナビ液晶画面ユニットの裏側です。


2


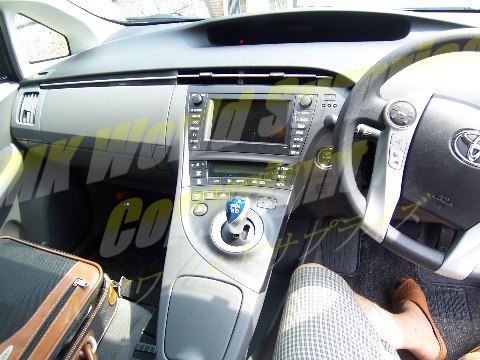

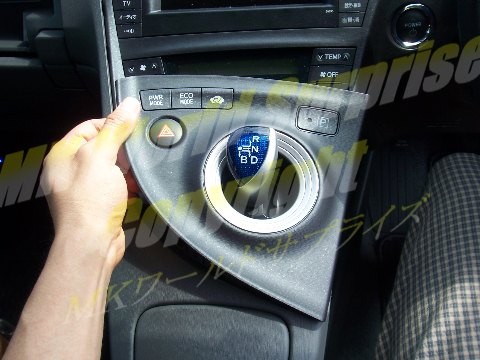

シフトレバー周りのパネルを外し接続されている配線は外さず、外れたら脇にぶら下げておきます。

1


テレビデコーダー装置の取り付けは液晶ディスプレイ本体ユニット裏側なので、主な作業はその周りのパネルの取り外しなどです。

4


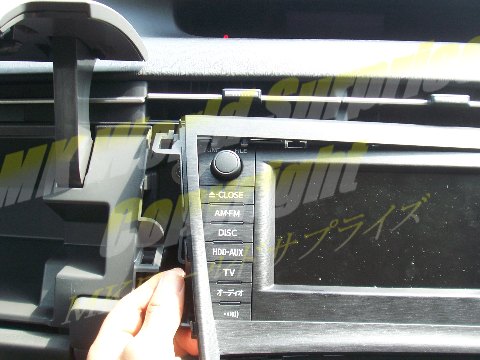

ディスプレイユニット周りのパネルを外し接続されている配線を外します。

3


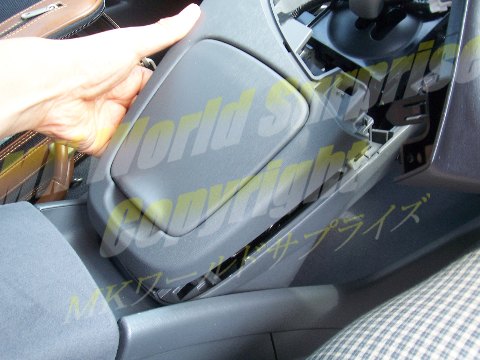

小物入れ一体のパネルを外します、長いパネルなので徐々に外していきます。

6


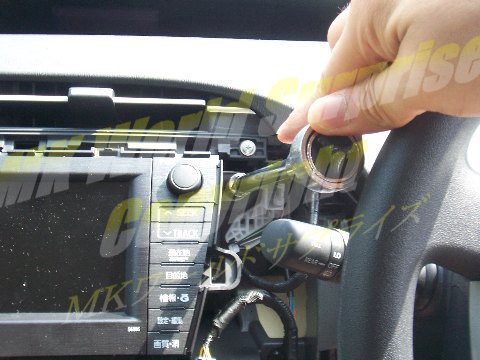

ディスプレイユニットを固定しているボルトをソケットレンチ等で外します。

5


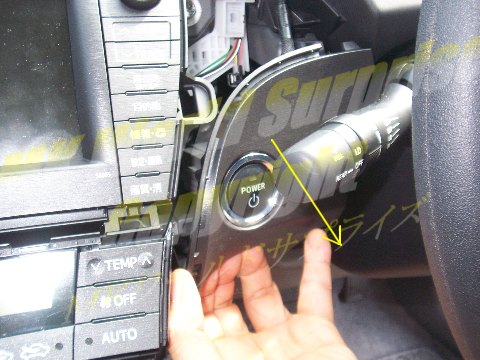

パワースイッチのパネルを外します、完全に外さなくても良いでしょうが邪魔になるなら接続されている配線を外して外します。

8


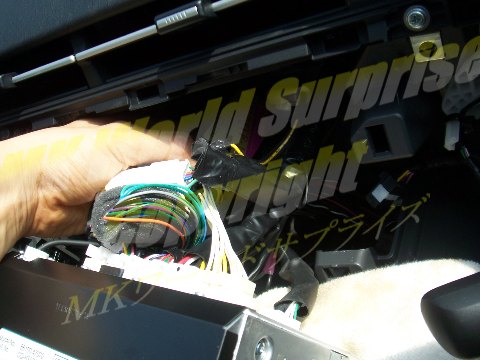

ディスプレイ裏に接続されている配線カプラーの内テレビデコーダー装置と同じカプラーを見つけてそちらにテレビデコーダー装置を接続します。

7

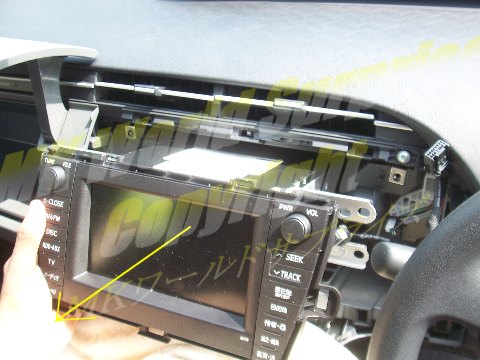

ディスプレイユニットを慎重に引き出します、保護の為タオル等を利用するといいでしょう。

10

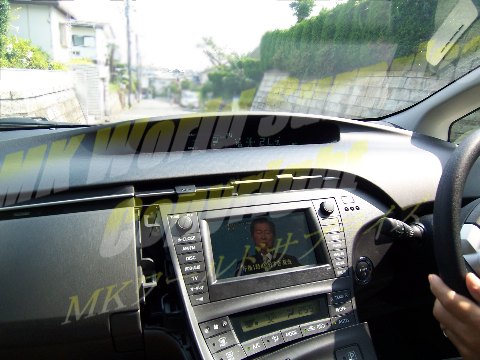

動作確認後問題なければ外したパネルを元に戻せば作業終了です、このモデルのプリウスの作業レベルはそれ程難しくありませんのでどなたでも作業可能でしょう。

9


接続後は外した逆の手順で元に戻して、完全に元に戻す前に動作確認をします。
