| オリジナル写真レポート！ メーカー純正カーナビにＴＶデコーダー装置を取り付ける！ |
|
|
このプリウス用テレビデコーダー装置の取り付け模様は装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。プリウス装備の純正ナビへのテレビデコーダー装置の取り付けは液晶画面ユニット本体裏側です。 |
 ハンドル横のパネルの端をヘラ等で浮かせて手前に引いて外します、クリップのみで留まっています。 |
 テレビデコーダー装置の取り付けは液晶ディスプレイ本体ユニット裏側なので、主な作業はその周りのパネルの取り外しなどです。 |
||

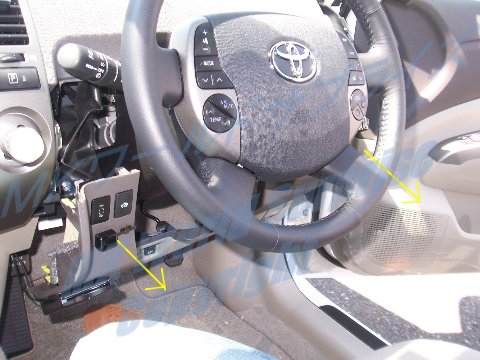

 ハンドル下のパネルを外します。 |

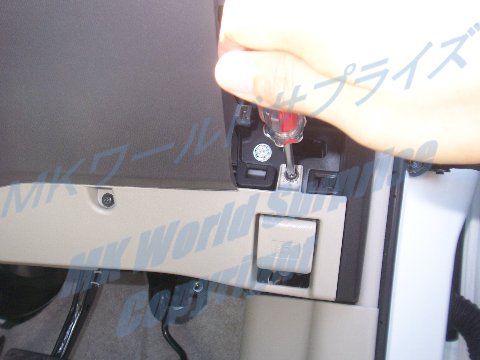

 パネルを固定しているネジをドライバーで外します。 |
||

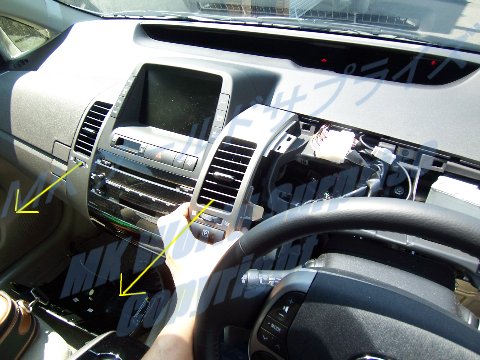

 ディスプレイユニット横の左右のエアコン吹き出し口を外します。 |

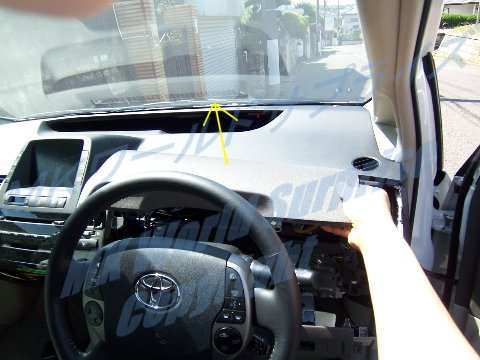

 ハンドル上部のクリップで取り付けられたパネルも外します。 |
||

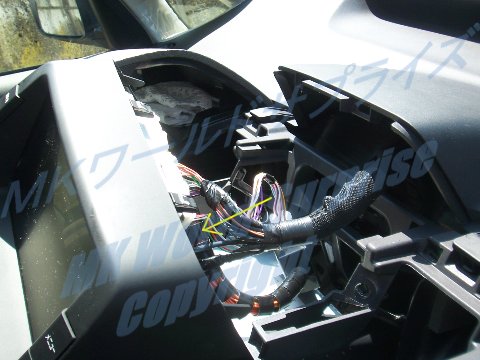

 ディスプレイユニット裏に接続されている配線の内でテレビデコーダー装置の接続カプラーと同じ形状のものを見つけてそちらにテレビデコーダー装置を取り付けます。 |

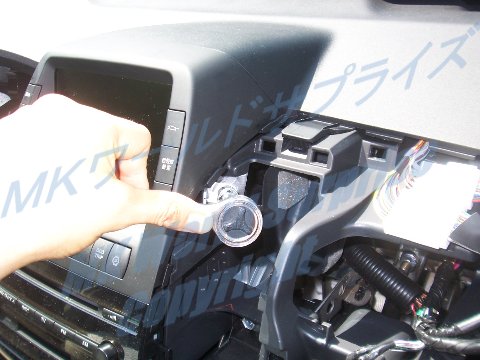

 ディスプレイを固定しているボルトをソケットレンチで外します。 |
||

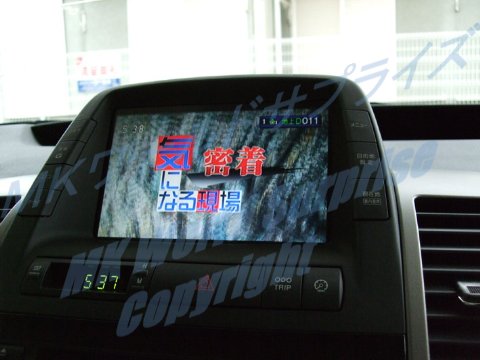

 全てを元に戻す前に動作テストして、問題ないようであれば外した逆の手順で元に戻して作業終了です。 |
 取り外すカプラーは小さなドライバー等を利用すると外れやすいです。 |
