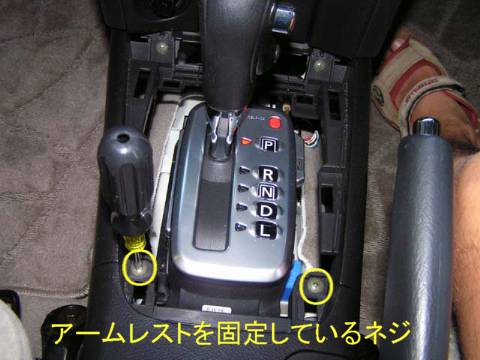

次にアームレストを外す為に固定しているネジを外します。外したパネルの下にネジが確認できます。
|
このモデルのプリメーラーへのテレビデコーダー装置の取り付けはナビユニットの裏側です。ですので主な作業は周りのパネル及びユニット等の取り外しです。作業時間は50分位です。まず始めにシフトレバー周りのパネルを外します。
|
ネジが全て外れたらアームレストを手前から持ち上げて外します。
|

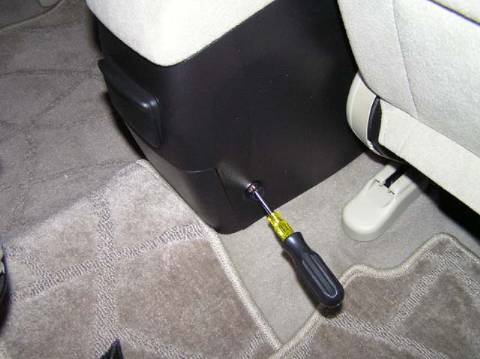

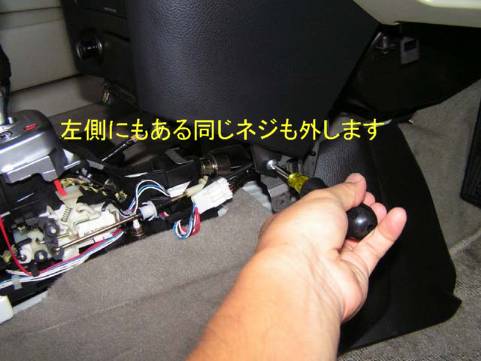

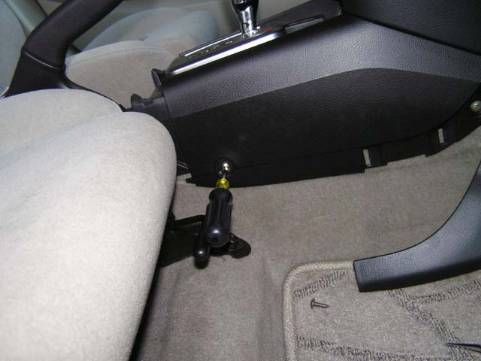

アームレストを固定している後ろ側にある左右のネジも外します。
|

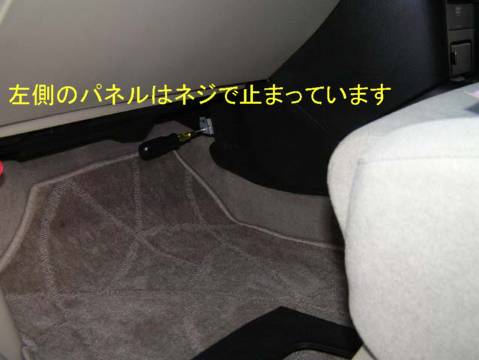

左側のカバーはネジが付いているのでネジを外した後にカバーを外します。
|

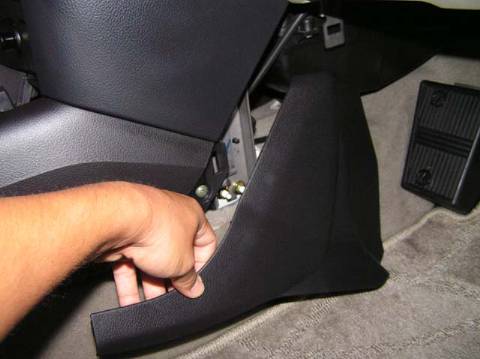

次にシフトレバー周りのカバーを外します。右側はクリップで留まっているだけなので手で外せます。
|
同様にカバーの周りを固定している左右のネジ全てを外します。
|

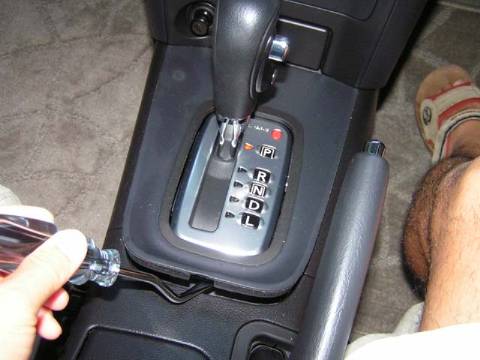

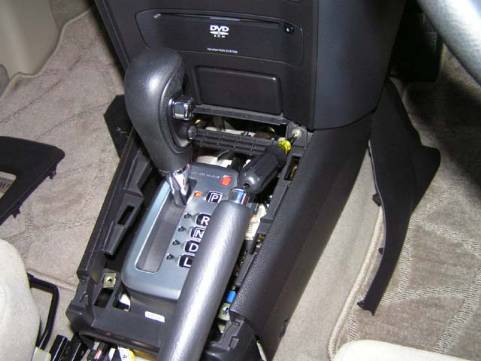

次にシフトレバー近くの固定している左右のネジを確認し外します。
|

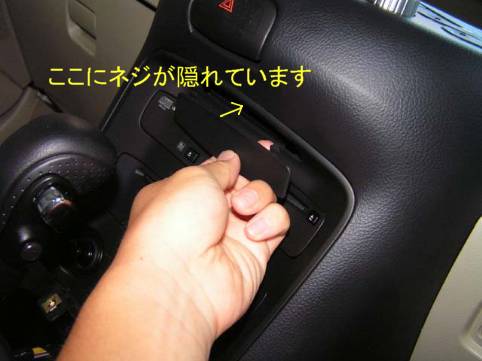

次にユニット上にある小さなカバーを外して、中に隠れているネジを外します。
|

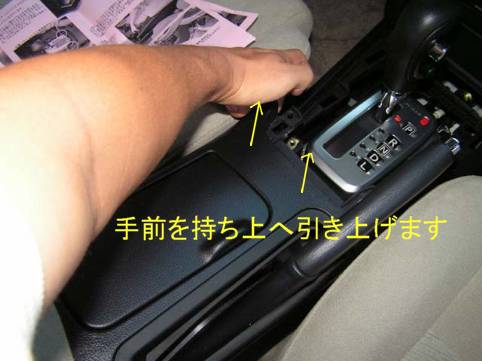

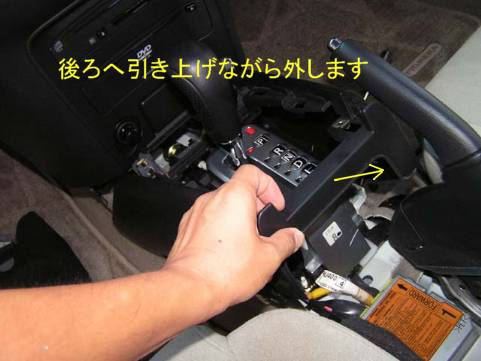

ネジが全て外れたらカバーを後ろから持ち上げて外します。
|

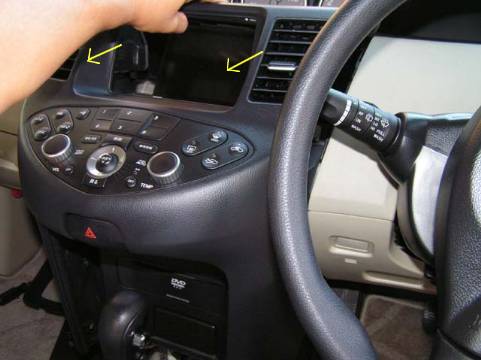

ネジを外したらセンターパネルを手前に引いて外します。このパネルは多少硬めですからしっかり掴んで外します。作業されたお客さんによれば一番の難所です。パネルが外れると裏についている配線も確認できるので、そのカプラーも外して完全に外します。
|
ナビユニット周りの大きなセンターインストロメントパネルを固定している左右にネジを同様に外します。
|

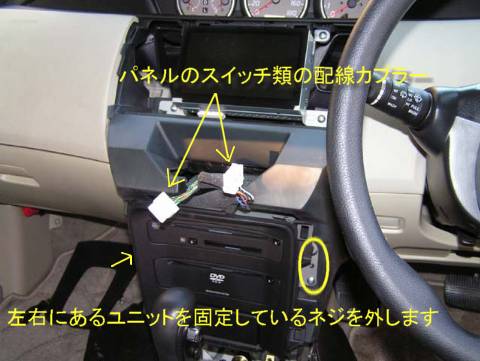

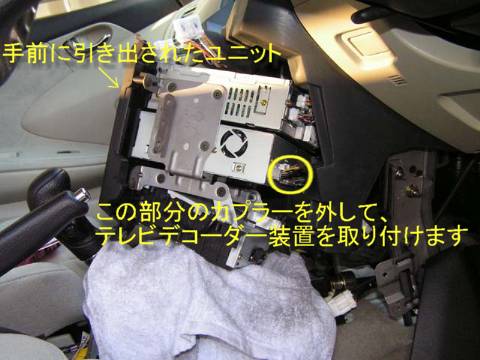

ネジを外したらユニット全体を手前に引き出して裏側にある配線コネクター(カプラー)を確認して、テレビデコーダー装置を取り付けるところだけを外して、そこにテレビデコーダー装置を取付け作業は完了です。
|
センターインストロメントパネルを外すとナビユニットを固定してるネジが確認できますので、それらを外します。
|
