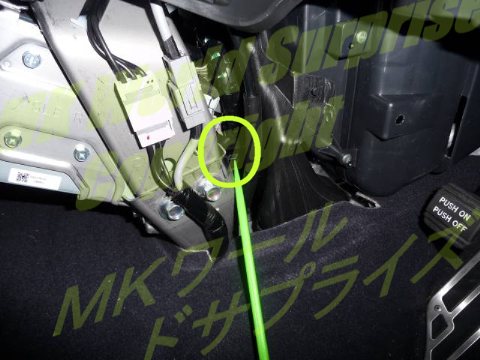

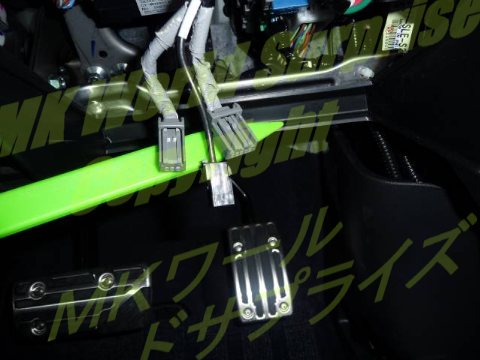

ロアカバー裏側に取り付けられている配線カプラーです。
|

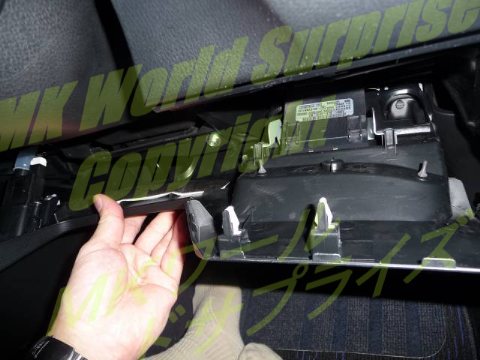

このオデッセイに装備されるメーカー純正のナビゲーションに対応するテレビデコーダー装置はＡＶユニット裏側に取り付けるので、主な作業はその為のパネル等の取り外しになります。まずハンドル下の小物入れ内部のネジを外し、ロアカバーを外します。
|

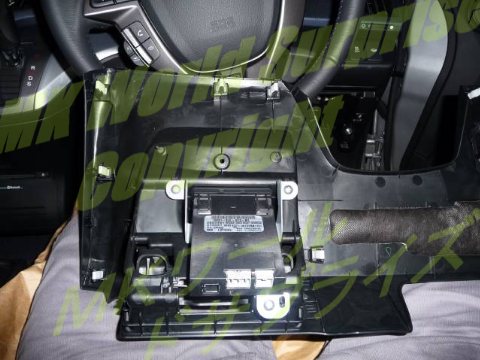

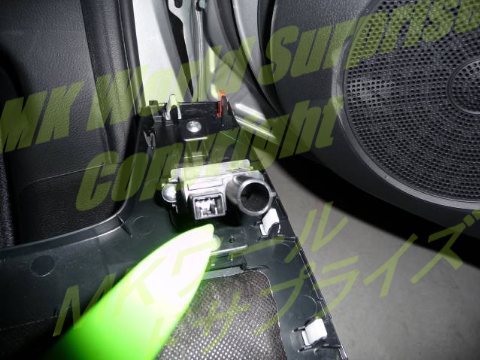

ロアカバー裏側に取り付けられているＥＴＣユニットです。
|

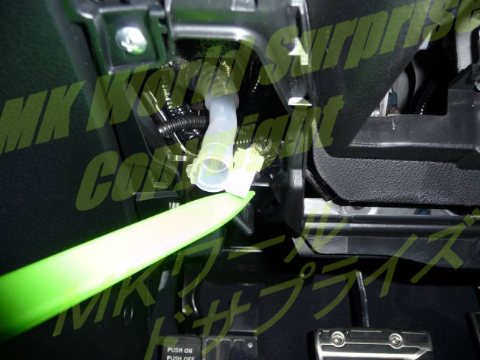

ロアカバー内側に取り付けられているエアコンセンサーホースです、戻す時に取付け忘れに注意します。
|

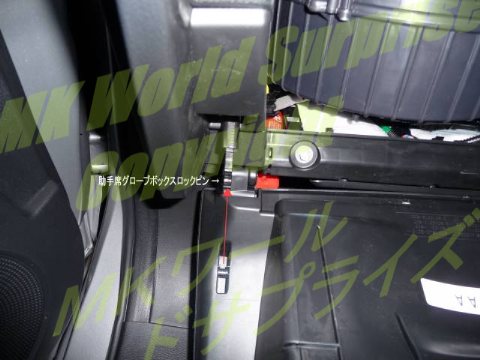

次にグローブボックスの取り外しです、まずロックピンを外します。
|

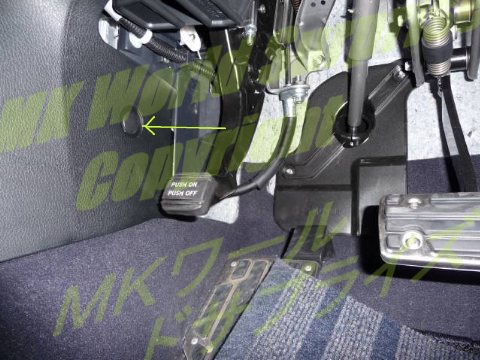

ロアカバー側のエアコンセンサーホースの取り付け口です。
|

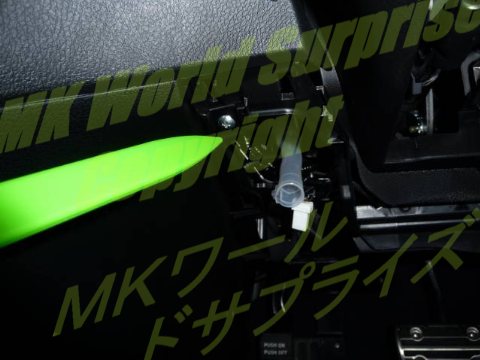

次にセンターロアカバーの取り外しです、エアコンセンサーホース側の固定ネジを外します。
|

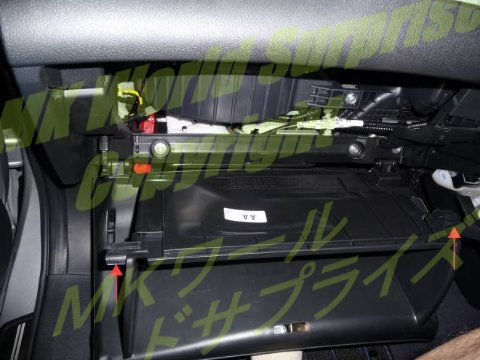

次にグローブボックス両サイドのロックピンを挟み込むようにして外してグローブボックスを外して下に降ろします。
|
センターロアカバーを手前に水平に引いて外します。
|

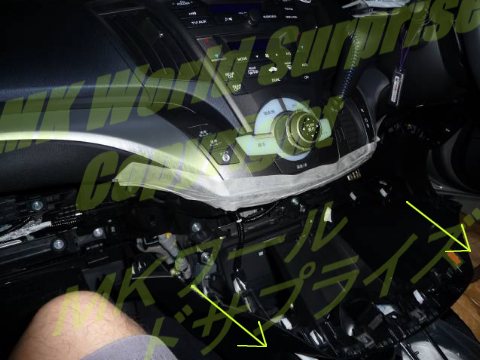

センターロアカバー両脇のプラスチックフックを取り外します。
|

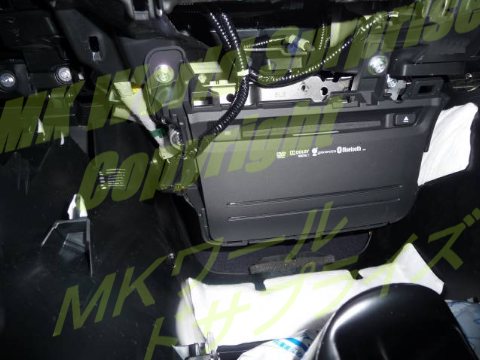

次にＡＶユニットを固定しているボルトを全て外します。
|

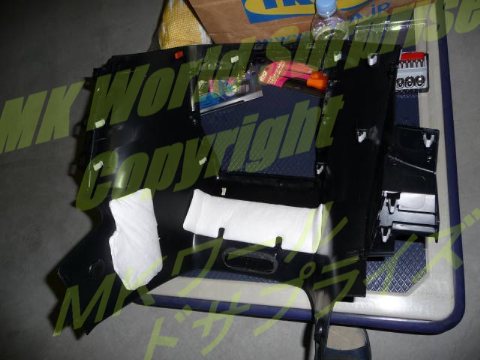

取り外したセンターロアカバーの裏側です。
|

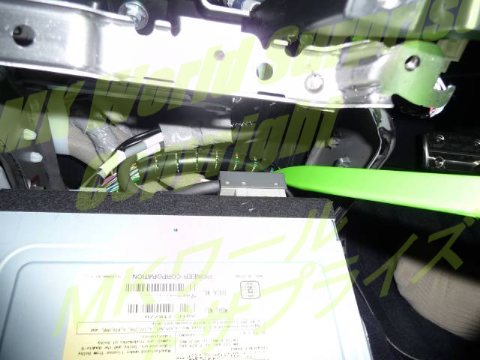

ＡＶユニット裏側に接続されている配線で、テレビデコーダー装置取り付けに必要な配線を外してテレビデコーダー装置を取り付けます。
|

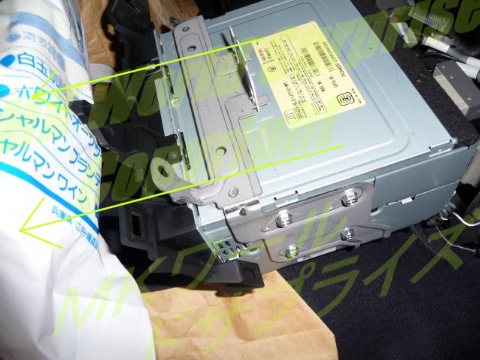

ＡＶユニットを手前に引いてきます。
|
|
後は取り外した順番にパネル等を元に戻して作業完了す。
作業工程は多少ありますが、一つ一つはそれ程難しいものではないと思いますので、初心者でも出来るレベルだと思います。
|
ＡＶユニットの裏側は狭いので配置を工夫してＡＶユニットを元に戻します。
|
