オリジナル写真レポート！　メーカー純正カーナビへＴＶデコーダー装置を取り付ける！

ホンダメーカーオプションナビ　オデッセイ編

このオデッセイ純正ナビへのテレビデコーダー装置取り付け及び撮影は御協力くださったお客さんによるものです。細かい作業手順の写真と取り付けの時と取り付け後ののコメントを頂き大変助かりました。御協力どうも有難う御座いました。この方が教えて下さった追加的な情報ですが、通常CDやMP3の再生時、停車時（サイドブレーキはかけなくても）は曲名リストが出るのですが、走り出すとリストが消えてしまいます。（再生中の曲名だけはそのまま表示されます）これもテレビデコーダー装置を取り付ける事で結果的に走行中でも表示できる様になります。

テレビデコーダーを取り付けた後は以前に設定してあったTVチャンネルのプリセットは再度設定する必要がある様です。デコーダー取付直後、ハンドルに付いているチャンネルスイッチを操作すると変なチャンネルが表示されますが、再度設定し直せば、問題なく使える様になります。

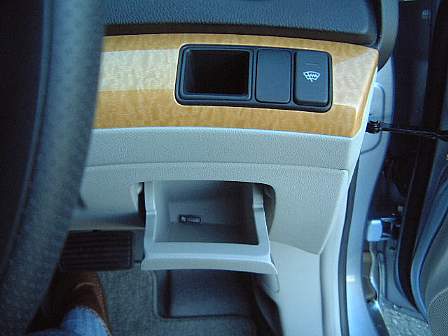

まずは内装パネルの取り外しからはじめます。運転席側にある小物入れを取り外します。写真は小物入れを開いた所です。

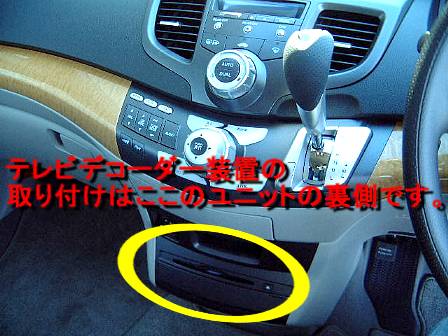

テレビデコーダー装置はナビユニット本体裏側に取り付けるので、ナビユニットとその周りの内装パネルの取り外しが主な作業です。ナビユニットは写真中央下の黒い所です。

必要なネジや内装パネルをドライバーや専門工具等を使って外します。専門工具があれば作業が簡単になるだけなので、ドライバーとソケットレンチがあれば作業は出来ます。

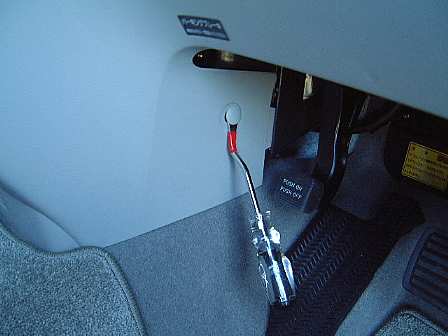

ホームセンターや百円ショップ等でも使える工具は手に入ります。写真は運転席側センターパネルを止めているクリップをこじって外しています。同じ物が助手席側にもあります。

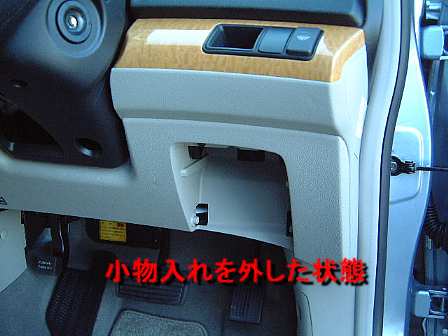

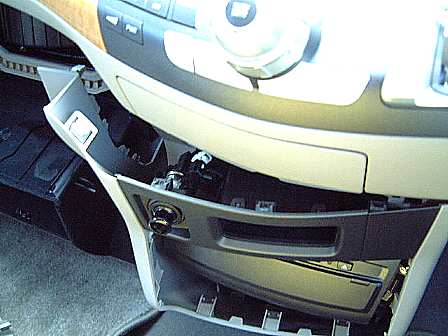

このも入れを取り外すとこのようになります。テレビデコーダー装置には写真入の詳しい取り付け解説書が付いてくるので、それを参考に作業を進めれば、特に迷う事無く作業できます。

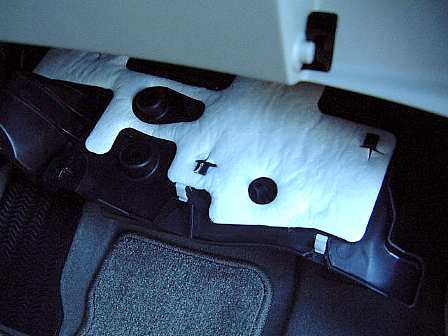

取り付け解説書ではこの運転席側の内装パネルに取り付けられているロアカバーは取り外さないで作業していますが、この撮影にご協力してくださった方の独自の判断で、ホンダのサービスマニュアルを参考にマニュアルにある通りの方法でロアカバーを先にとり外しました。

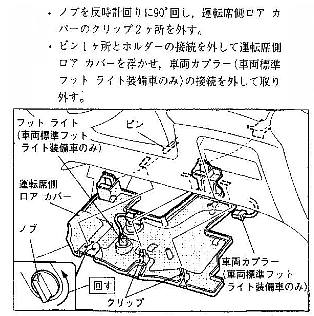

７番目の作業のイラストがそのマニュアルです。ディーラー等でもらえると思います。元に戻す時はピンに通す場所があるのでそこを通すように注意して取り付けましょう。

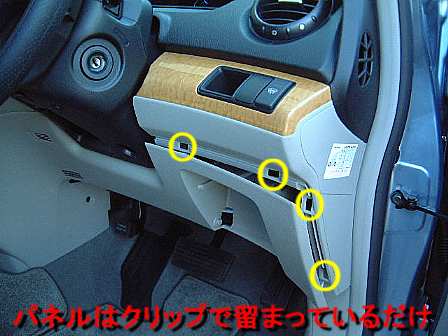

小物入れのネジとセンターパネルのクリップを外すと後はパネル自体のクリップで取り付けられているのでヘラ等の平たいしっかりした物を使って徐々に取り外します。

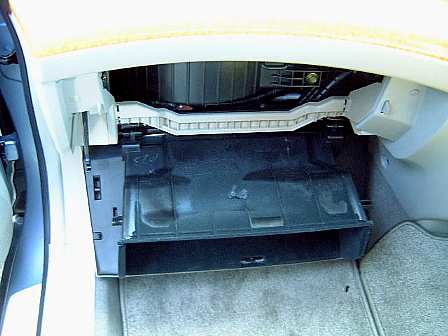

次に助手席側のグローブボックスを開き下まで下げて内装パネルを取り外せる様な状態にします。これは工具を使わず簡単に出来ます。

６番の写真にあるロアカバーを外す時のマニュアルです。外さなくても作業は出来ます。

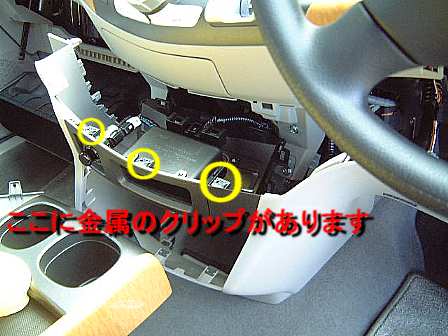

センターパネルの中央部分を外している所です。ここは金属クリップで留められていて少し他よりも硬いです。外す時に金属クリップが外れてしまい下に落ちてしまう事もある様ですが、大抵は回収可能です。もし見つからなくても、非常に安くディーラー等で手に入ります。

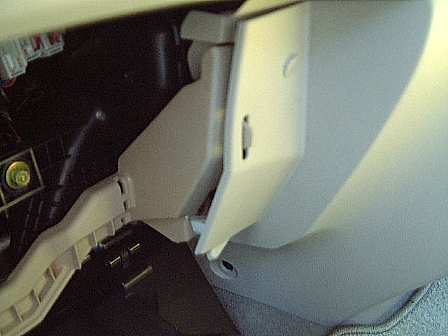

助手席側から見たグローブボックス横のセンターパネルが取り付けられている状態を至近距離から見たところです。ネジ等は使われていません。

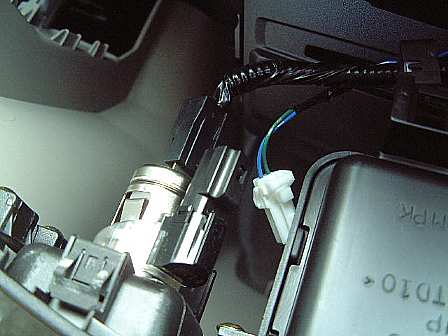

写真は内装パネルを手前にずらした時に見えるシガーライターの配線が取り付けられている所を上から至近距離で見た所です。

ナビ周りの内装パネル全体のクリップが完全に外れたところです。内装パネルを外して手前にずらすと取り付けられているシガーライターのコネクター（カプラー）や室内温度センサーのチューブやコネクターを取り外して内装パネルを完全に取り外します。

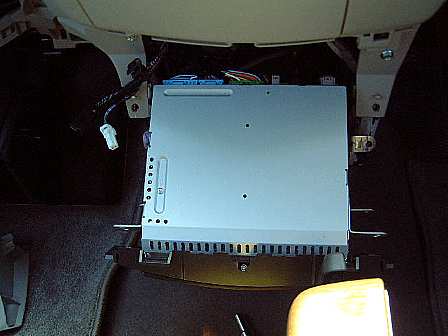

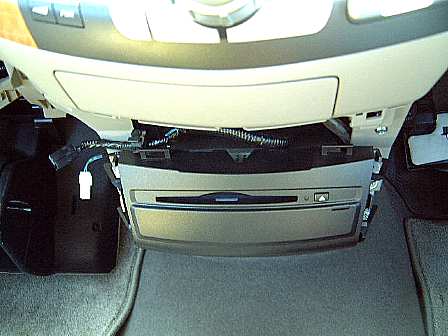

ナビユニットを固定しているネジを外してナビユニット本体裏側にあるカプラー（コネクター）が見える所まで手前に引き出します。外す必要のあるカプラーは左端のカプラーだけです。

内装パネルを取り外し中央にあるナビユニットを上から見た所です。内装パネルで隠れていた所に、ナビユニットを固定しているネジが４つありますのでそれをプラスドライバーかソケットレンチを使って取り外します。

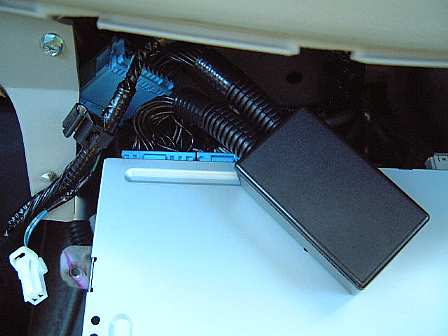

テレビデコーダー装置を取り付けたところです。取り付ける時はロックがしっかりとはまるまで（カチッと音がするまで）しっかりと差し込んでテレビデコーダー装置はナビユニット下側にもって行きユニットを元に戻します。

後は外した手順のを逆に取り付けるだけです。オデッセイの場合はナビユニット裏側にたどり着くまで少し工程がありますが、取り付けと言ってもどれも特に難しい作業ではありませんので、チャレンジしてみてはいかがでしょう？

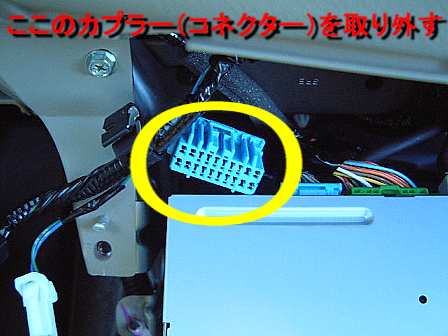

外したカプラーを上から至近距離から見た所です。このカプラーをテレビデコーダー装置の一方に取り付ける訳です。カプラーを取り外す時は外れ防止ロックを押し込みながら外します。ただ引っ張っても外れません。
