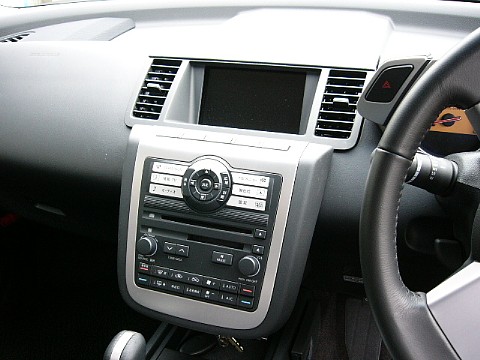

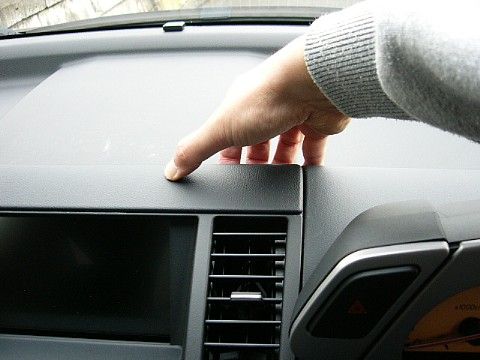

まずディスプレイ（液晶モニター）周りのエアコン吹き出し口一体パネルの端に指を掛けて、手前に引く様にしてとにかく一箇所浮かせます。
|
日産ムラーノ装備の純正ナビＴＶ／ナビゲーションシステム用テレビデコーダー装置の取り付け場所はセンターコンソール奥のディスプレイコントロールユニットですので、その周りのパネルを外すのが主な作業です。
|

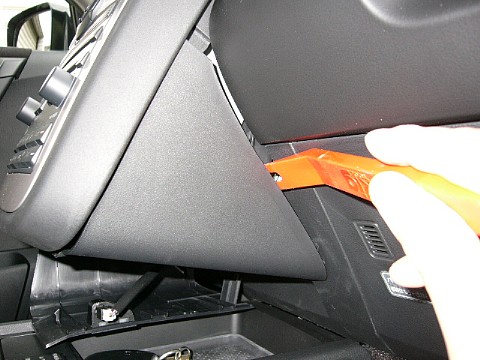

次にオーディオ類操作パネル下の分割式パネルをヘラ等を使い斜め下方向に外します。ここもクリップだけなのでヘラは必要ないかもしれません。
|

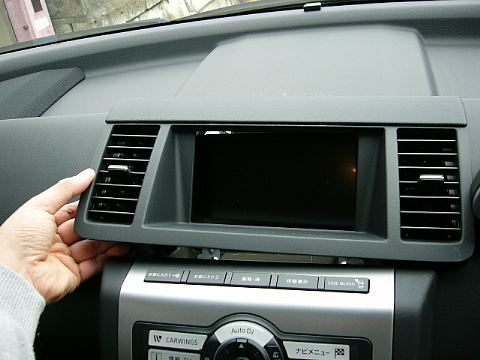

このパネルはクリップのみで留まっていますので浮いた所から徐々に他も浮かせていくと、上半分が全部外れますので、その後両端の真ん中辺りを掴んで手前に平行に引くと外れてきます。上だけ掴んで手前に引いても下側は外れにくいです。
|

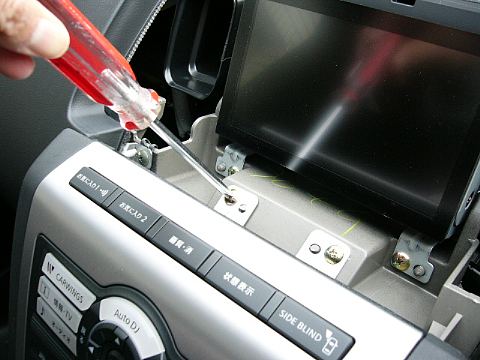

次にオーディオ類の操作スイッチパネルを外します。上に２つのネジがありますので、プラスドライバーで外します。
|

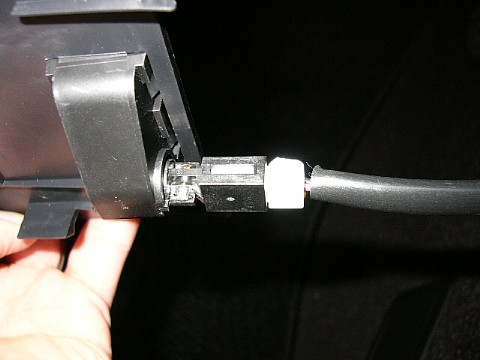

分割式パネルの左側には照明用の配線が繋がっていますので、接続されているカプラーを外します。
|

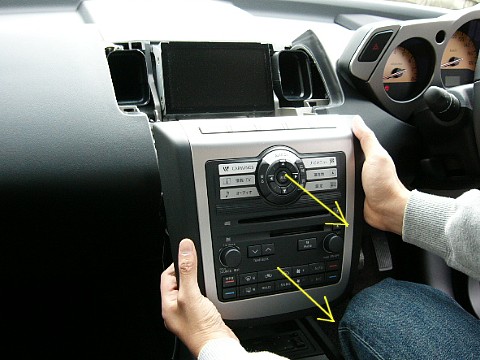

ネジが外れたらパネルを手前に水平方向に引いて外します。
|

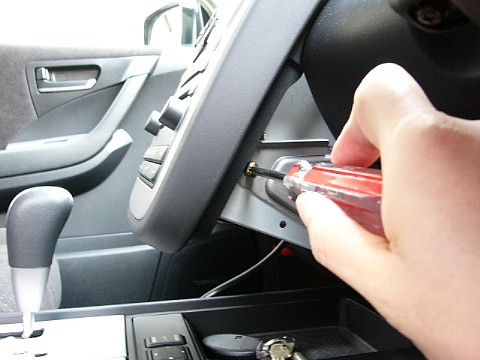

次に左右にあるネジを同じ様にプラスドライバーで外します。
|

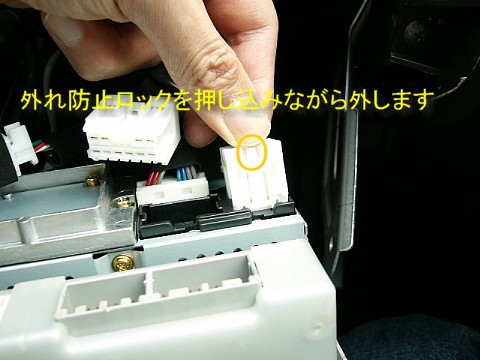

外す場合は一つ一つ外れ防止ロックを押し込みながら外します。接続カプラーの形状は全て違いますので外しても間違った所に入ることはありませんので心配要りません。
|

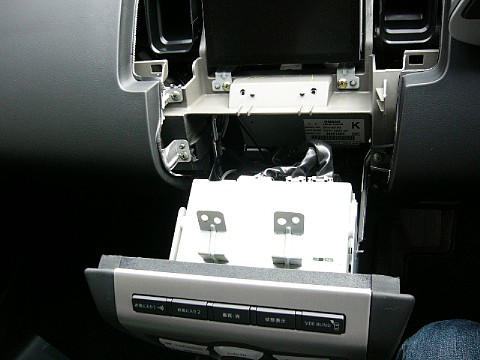

引き出すと操作パネルのスイッチ類に接続されている配線がありますので、接続されているカプラーを外します。ただ狭くて作業はしにくいですが、外さなくても作業は出来るかもしれません。
|

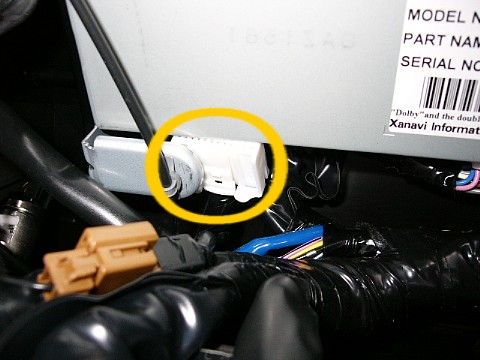

ディスプレイコントロールユニット左下に接続されているカプラーを外します。手前側に外れ防止ロックがありますので、指でやりにくい場合は小さなマイナスドライバー等で押し込みながら外します。
|

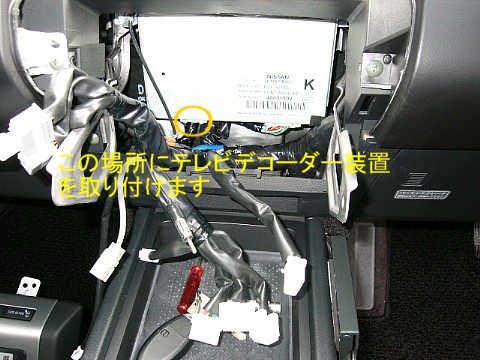

全ての接続されていた配線を外した所です。するとディスプレイの下にコントロールユニットが確認できます。
|

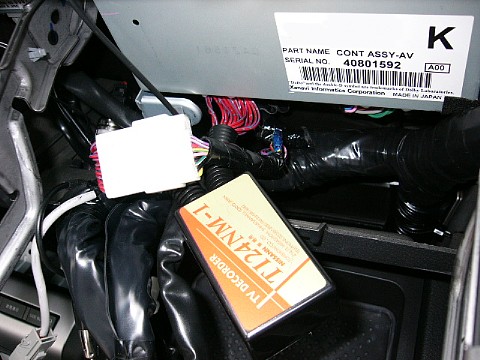

後はテレビデコーダー装置の配線等の整え空いている隙間に配置して先程外した操作スイッチパネルを元に戻して、外した順にパネル類を元に戻して作業は完了です。
ムラーノ用のテレビデコーダー装置の取り付けはそれ程難しくありませんのでチャレンジしてみては如何でしょうか？
|
外したカプラーをテレビデコーダー装置の一方に接続し、テレビデコーダー装置のもう一つのカプラーをディスプレイユニットに接続すれば取り付けは完了です。
|
