| オリジナル写真レポート！ メーカー純正カーナビにＴＶデコーダー装置を取り付ける！ |
|
|

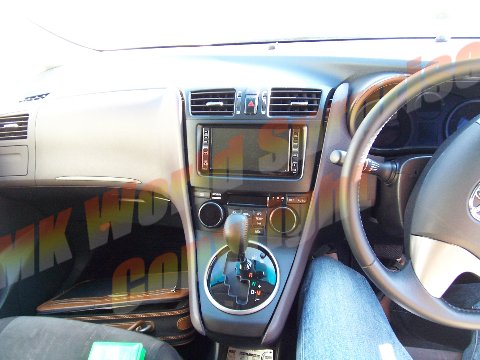

このトヨタマークＸジオ用テレビデコーダー装置の取り付け模様は装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。マークＸジオ装備の純正ナビへのテレビデコーダー装置の取り付けはナビ液晶画面ユニット裏側です |

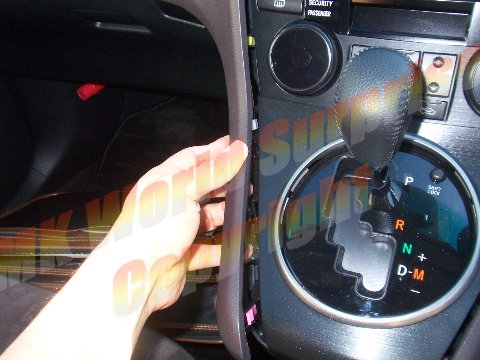

 側面のパネルを外します、クリップのみなので手でも簡単に外れます。 |
 テレビデコーダー装置は液晶ディスプレイユニット裏側へ取り付けるので主な作業はその周りのパネル等の取り外しです。 |
||

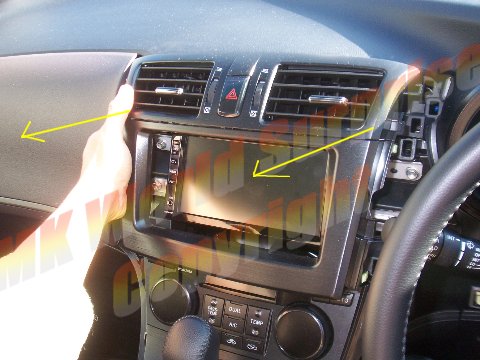

 次にエアコン吹き出し口のパネルを外します、今回はディスプレイユニット周りのパネルも一緒に外しました、それぞれは分割式です。 |

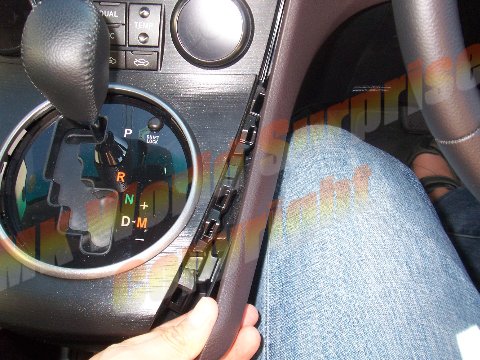

 逆のパネルも同様に外します。 |
||

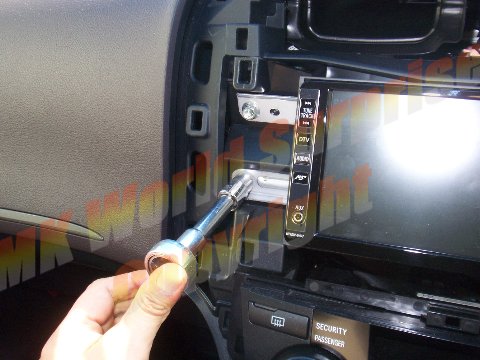

 次にディスプレイユニットを固定しているボルト４本をソケットレンチ等で外します。 |

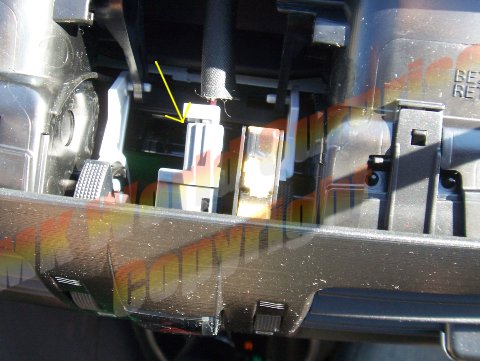

 エアコン吹き出し口裏側に接続されている配線のカプラーを外れ防止ロックを解除しながら外します。 |
||

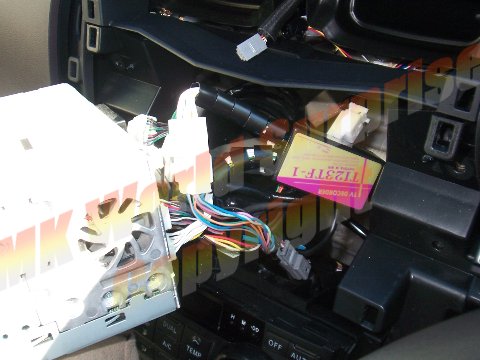

 ディスプレイユニット裏側に接続されている配線の内テレビデコーダー装置と同じ形状のものを見つけてそちらにテレビデコーダー装置を接続して取り付け完了です。 後は外した手順の逆にパネル等を戻して作業完了です。 |

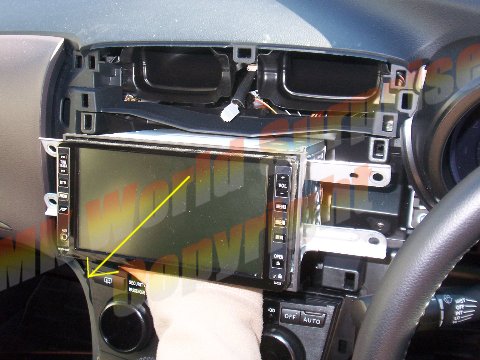

 ボルトが外れたら周りに気をつけて裏側の配線が確認できるぐらいに手前に引き出します。 |
