シフトノブを外したらセンターコンソールを手前から少々強引に斜め上に持ち上げた状態にして内部が見えるようにします。

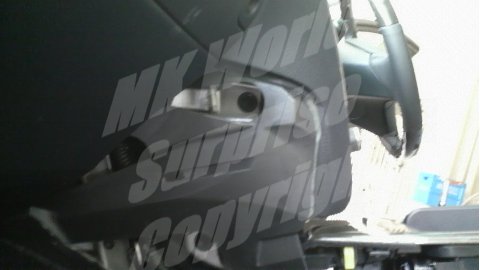

サイドパネルを固定しているねじがありますのでセンターコンソール手前を持ち上げた状態でネジを外しサイドパネルを外すとセンターコンソールが外れます。
|

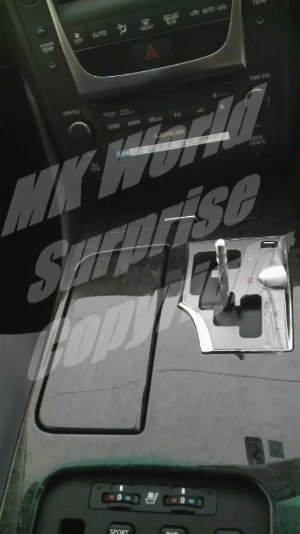

まず、シフトノブを外します。
|

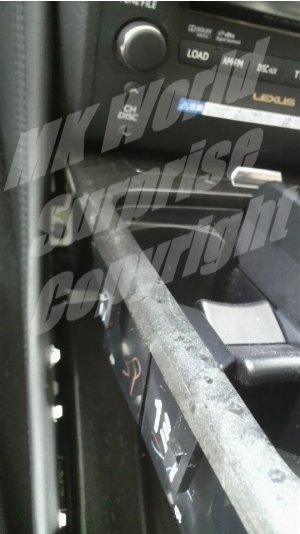

次にDVDユニット下のプラスチックべゼルが爪で固定されていますのでそれを外します。
|
接続されている配線コネクタを外し完全にはずします。戻す時にこの配線コネクタを戻し忘れるとナビの電源が切れず又ドアロックがききません。 動作確認する場合はセンターコンソールのコネクタを付けた状態で確認します。
|

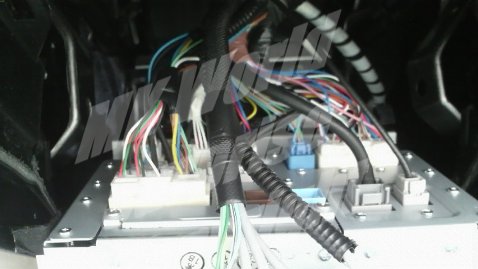

ナビの背面が見れるようになればコネクタがナビユニットについていますのでその中の下の大きなコネクタを外します。
|

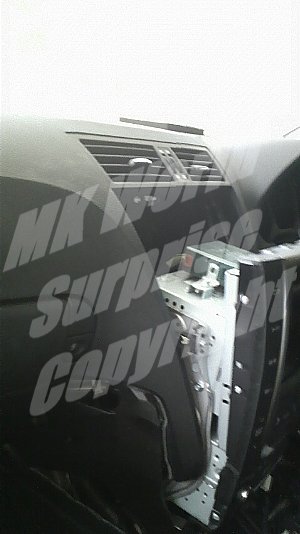

ナビを止めている両サイドの4本のボルトを外し、ナビを少し持ち上げてから手前に引っ張ればナビが少し出ます。
|
電源を入れるとナビユニットがリセットされる為電源が入ったあと、設定を再読み込みするのに少し時間がかかります、その後正常に動作を始めます。
作業は約４0分程で完了しました。ネジはサイドパネルを固定している2本とナビ本体を固定している4本のボルトだけなので作業は簡単でした。
|

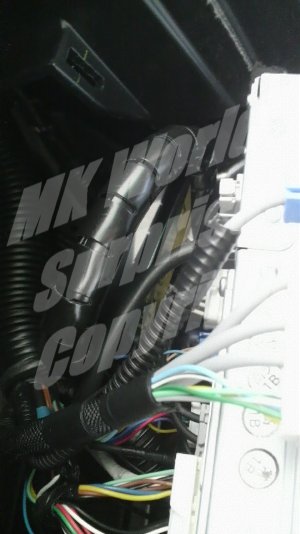

外したコネクター部分へデコーダを取り付けます。デコーダをナビユニット背面に接するようにうまくコードを丸めそのままユニットを戻し再度パネルセンターコンソールをもとに戻します。
|
