| オリジナル写真レポート！ メーカー純正カーナビにＴＶデコーダー装置を取り付ける！ |
|
|
このレジェンド用テレビデコーダー装置の取り付け模様は装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。レジェンド装備の純正ナビへのテレビデコーダー装置の取り付けはトランクルーム内のユニットになります。 納車になって最初の休み、即、取り付けました。取り付けは至って簡単で１０分ほどで完了しました。 アダプターに付属の説明書が大変細やかに解説されており、作業を始めるまで不安だったのがなんだったのだろうと思うばかりです。 ◆使った道具はマイナスドライバー１本使う場所はチューナーユニットに接続されているカプラを外すところだけです。 説明書での解説は、カプラのロックを押し込むために使うようになっておりますが実際の作業ではロック部の凹みを利用して簡単に抜くことができました。 |

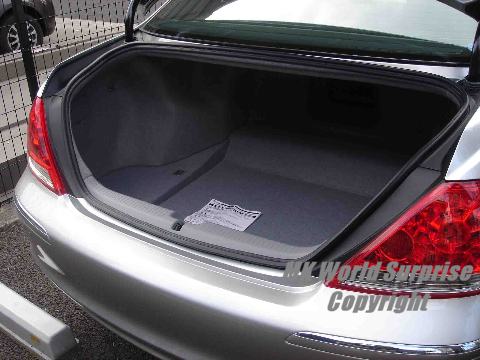

 トランク左側面が作業領域です。 |

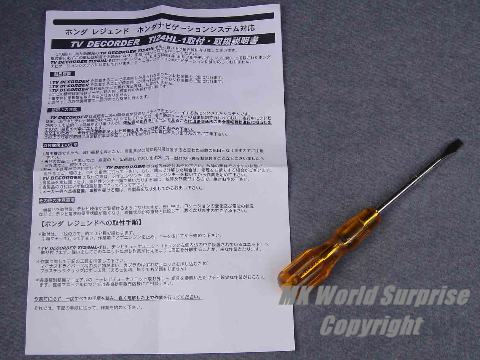

 準備したもの説明書と（大きめの）ドライバーです。 |
||

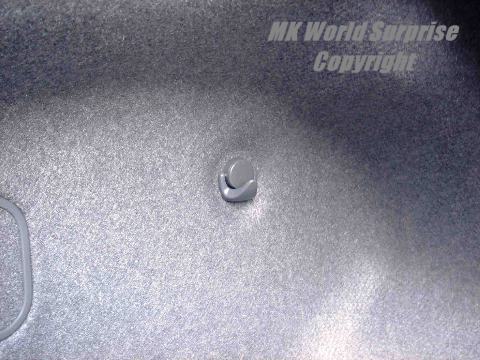

 丸い蓋が押し込まれてロック。 |
 最初に外すフック（爪でセンターの丸い蓋が抜けました）。 |
||

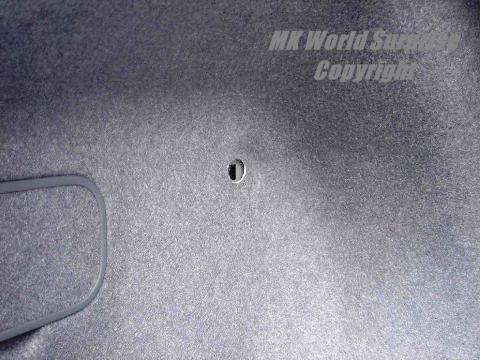

 抜けた後です。 |

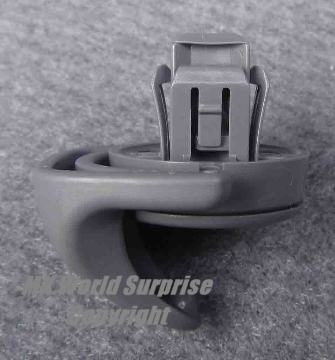

 丸い蓋を爪（ドライバーで）で引くと抜ける。 |
||

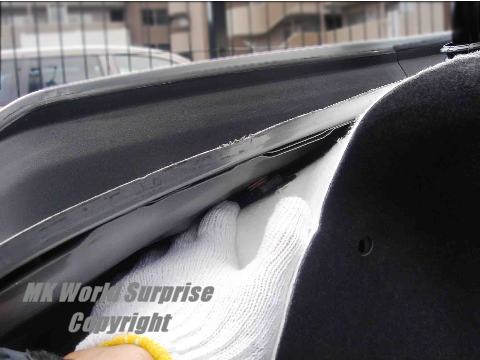

 内張を捲る（ピンを抜かずとも押さえの部品がずれて外れました・２カ所）。 |

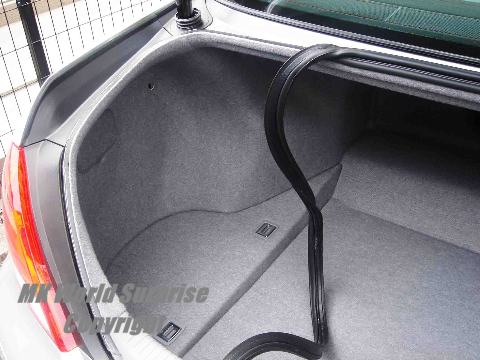

 左側だけパッキンを剥がす（剥がした部分で袖を汚さないよう注意）。 |
||

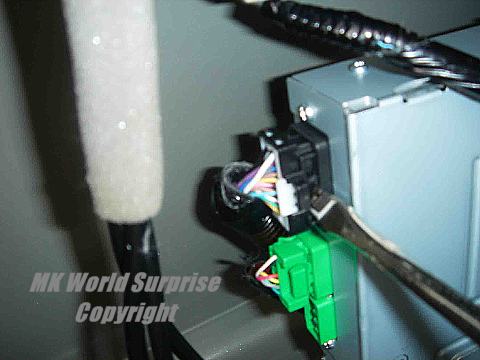

 カプラーの爪部凹みにドライバーを挿し、押しながら捻る（表現が貧弱で申し訳ありません。実際の作業で感じとれます）。 |

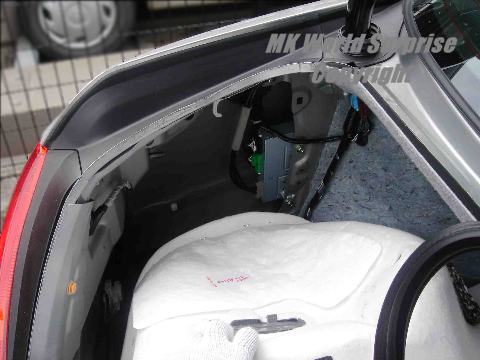

 チューナーユニットがすぐ見える。 |
||
作業中に注意すること：手を切る怪我予防に手袋をすることピンを抜く、内張を剥がす等の作業は、大事な愛車ですから力任せに作業しないこと。 ゴムパッキンを剥がした部分の接着材が袖に付くので汚れても良い作業着で作業するこれくらいですかね・・。 |

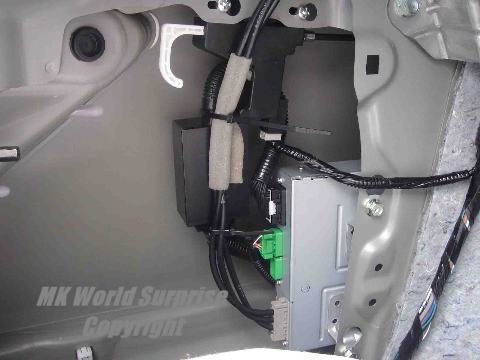

 一応、ビニールバンドで固定。内張を元に戻して作業終了。（２カ所のピンも外した逆の作業で元どおり） テレビもＤＶＤも映りました。同乗する家族が喜んでおります。 |
