オリジナル写真レポート!
メーカー純正カーナビへTVデコーダー装置を取り付ける!
トヨタディーラーオプションナビ ランドクルーザープラド編
このランドクルーザープラドのディーラーオプションナビには、テレビデコーダー装置をご購入頂いたお客様が何方かの参考になればとテレビデコーダー装置の取り付けの時に撮影したものを送って下さいました。その取り付けの時に参考にした販売ディーラーでもらったマニュアルのコピーも載せていますので参考にしてください。御協力頂きどうも有り難う御座いました。ランドクルーザーの場合、どのナビでも取り付けは液晶画面ユニットの裏側です。
2

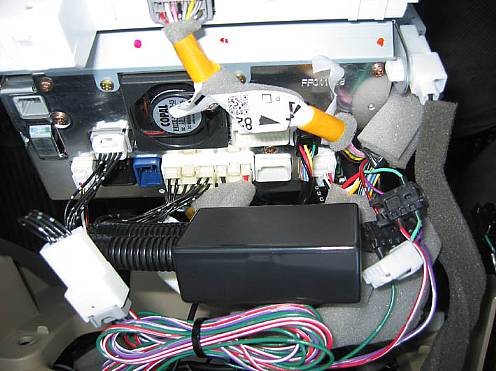

周りのパネル類を全て外しナビユニットを固定しているネジを外し、ナビユニットを手前に引き出して、テレビデコーダー装置をユニット裏側に取り付けた所を撮影されています。
取り付け解説書等を参考にされれば、特に難しくは無いと思います。カプラーの取り付け場所もテレビデコーダー装置本体のカプラーの形を参考にすれば直ぐに分かります。
1

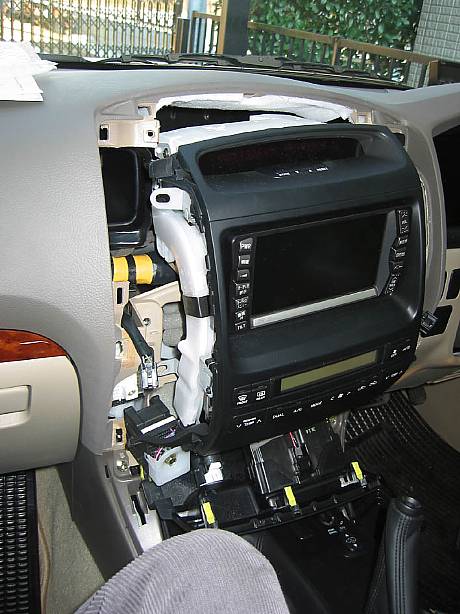

既に幾つかのナビの周りのパネル等は外された所を撮影されています。パネル類は全てクリップで留まっているだけなので、ヘラ等たいらで力が入る物を使用し、こじれば外れます。
4
3

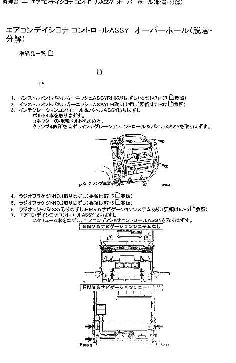

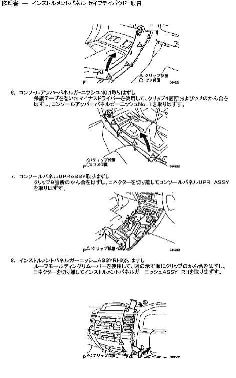

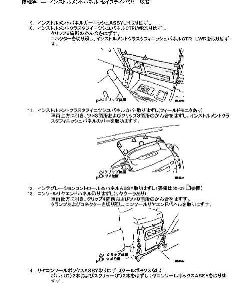

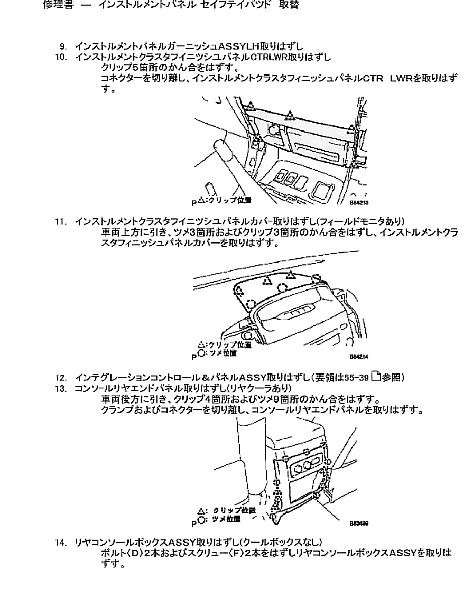

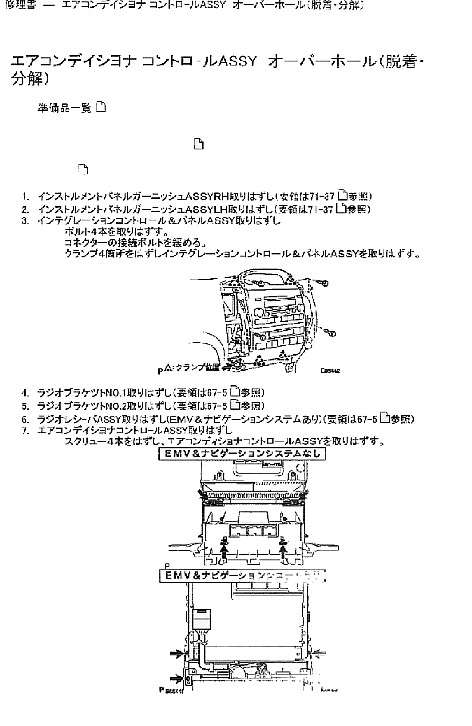

このお客さんは販売ディーラーから頂いたサービスマニュアルのコピーを参考にされて作業をされて、そのマニュアルも送って頂いたので、そのマニュアルも参考までにここに掲載しておきます。
販売ディーラーにご相談されれば同じ物が無料でいただけると思いますので、ご希望の場合は問い合わせてみて下さい。
6
5
