オリジナル写真レポート! メーカー純正カーナビにTVデコーダー装置を取り付ける!




日産純正ナビゲーション ジューク編

ジューク

このジューク用テレビデコーダー装置の取り付け模様は装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。


2


スイッチパネルを外しますが、クリップのみですがかなりしっかり取り付けられているので、マイナスドライバー2本を使い左右同時に手前に平行に引いてパネルを外します。

1

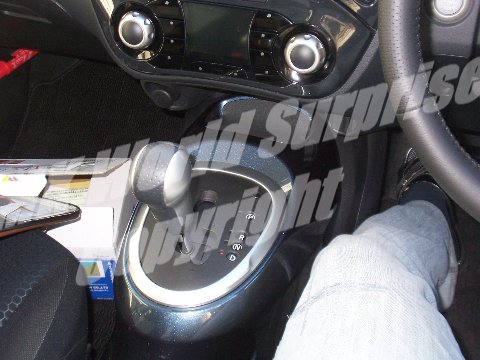

ロックを解除しシフトレバーを一番手前までずらします。

4

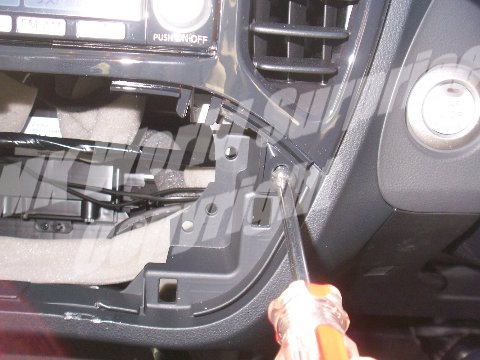

ディスプレイ周りのパネルを固定しているネジを外します。

3

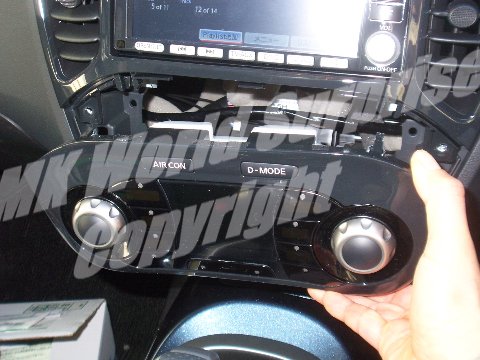

クリップが外れたらパネルを外し、裏側に接続されている配線を外します。

6

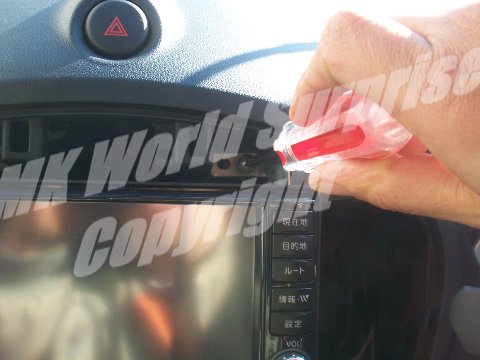

ディスプレイを固定しているネジを外します。

5

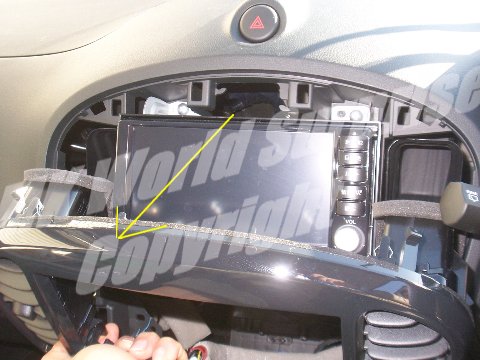

固定ネジが外れたらパネルを外します。

8

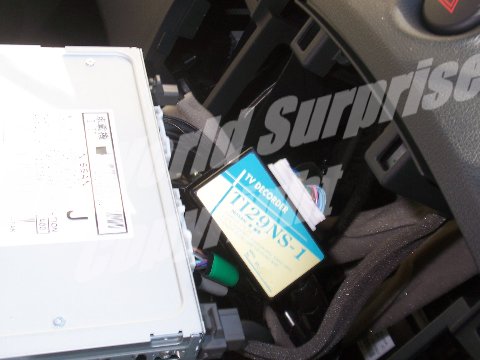

ユニット裏側にテレビデコーダー装置を取り付け、動作確認をして問題なければ外した逆の手順で元に戻して作業終了です。

7

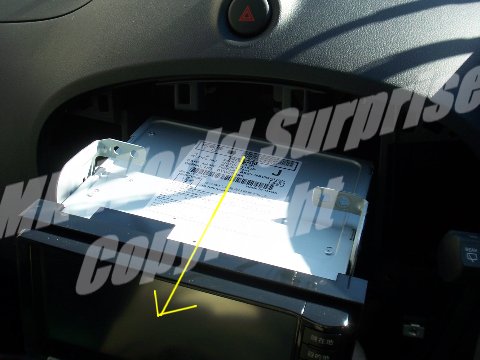

ネジが外れたらディスプレイユニットを手前に引き出します。
