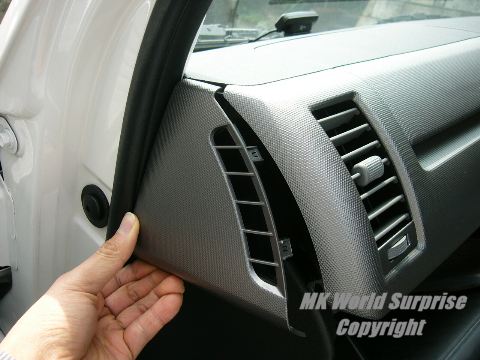

左側のドアを開いて、ダッシュボード横の小さなパネルを外します。
|

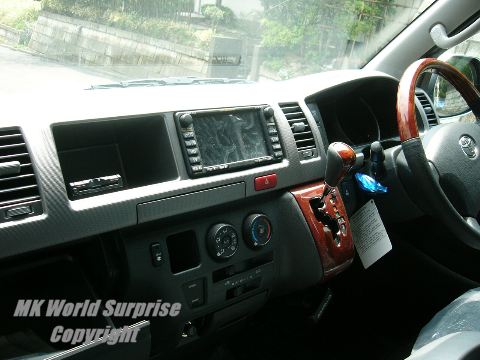

このハイエースの純正ナビへのテレビデコーダー装置の取り付けは純正ナビユニット裏側ですので、その周りのパネルを外すのですが、パネルは横に長いタイプのパネルなので、まずパネルの左端から取り外しにかかります。
|

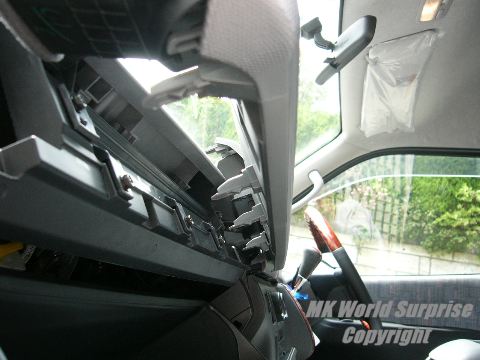

同じパネルを下から見たところです。パネル裏の突起物がパネルを固定しているクリップです。
|

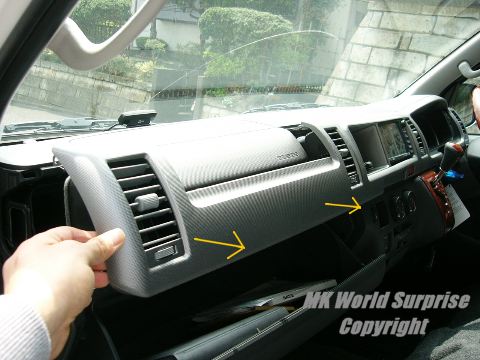

その後、大きな横長のパネルを恥から順番に外していきます。パネルはクリップのみで留まっていますので、手前にこじるように引っ張れば外れてくるでしょう。特別なへら等いらないと思いますが、あれば便利です。
|

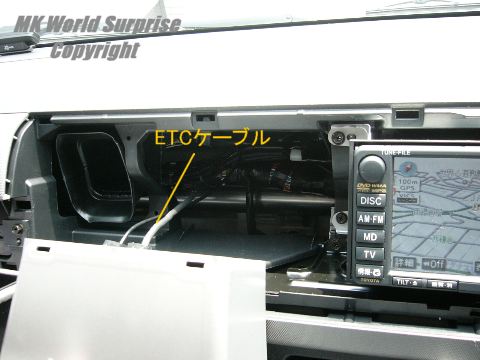

パネルは手前に外すとＥＴＣのケーブルが確認できます。このＥＴＣのケーブルは取り外せなく長さに余裕が余りないので、作業の邪魔にならない所にパネルを移動させます。
|

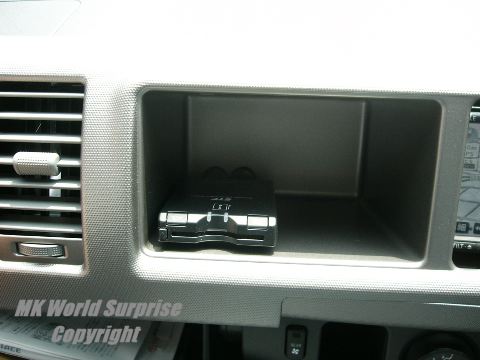

このハイエースにはＥＴＣが装備されていて、パネルに固定されているので、パネルは完全には取り外せないので注意して作業します。
|

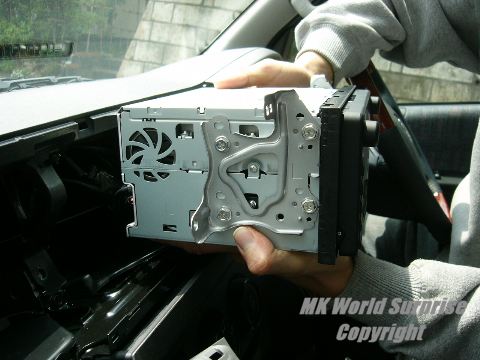

純正ナビユニットを手前に引き出します。
|

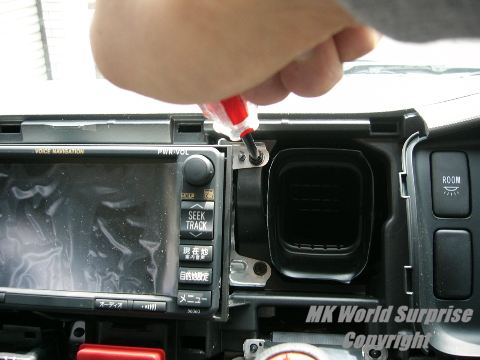

純正ナビユニットを固定しているボルト４つを外します。
|

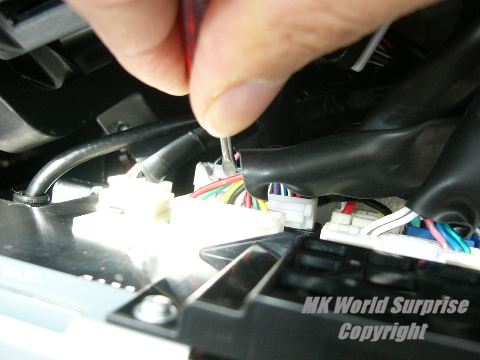

同じカプラーを見つけたら、そのカプラーをはずれ防止ロックを押し込みながら外します。
|

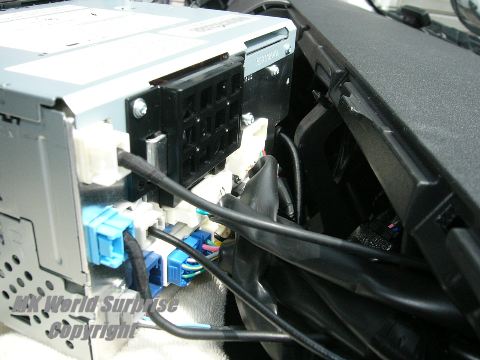

テレビデコーダー装置のカプラー形状を参考に純正ナビユニット裏側の同じカプラーを見つけます。
|
後は取り外した手順と逆の手順で元に戻して作業完了です。簡単ですよね？
|

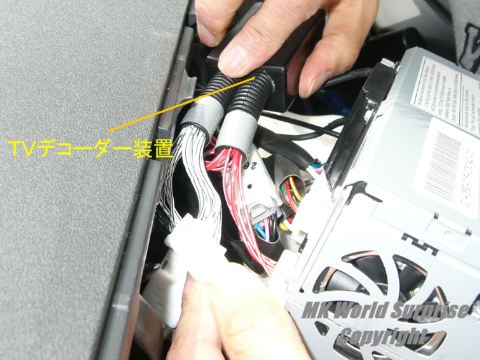

外したカプラーをテレビデコーダー装置に接続し、テレビデコーダー装置のカプラーを純正ナビユニットに接続して取り付け完了です。
|
