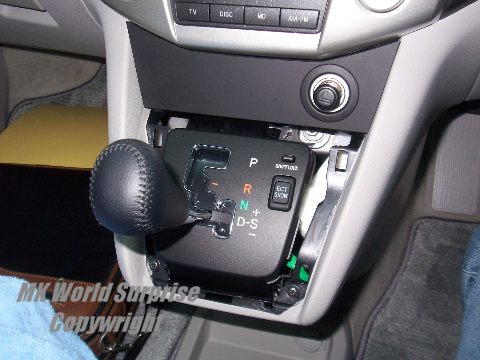

次にシフトレバー上のシガーライターのパネルを外します、クリップのみなので手で引けば外れます。
|

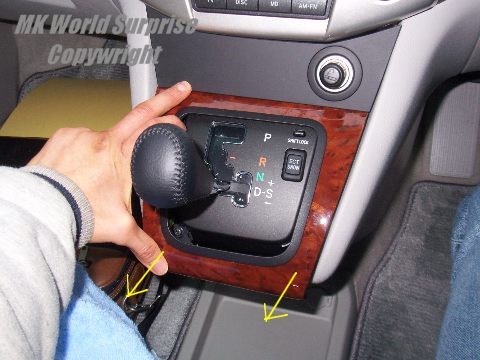

ドライブシフト周りの化粧パネルを外します、特に工具は必要ないでしょう。
|

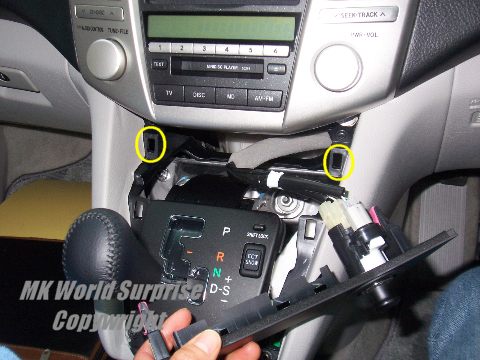

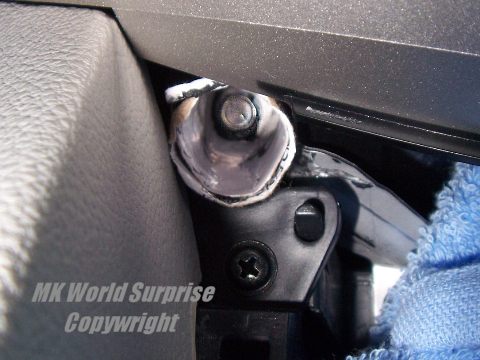

次にオーディオユニットを外します、ボルト4つで固定されています、その内上部２箇所はかなり奥にあり、ボルトを落としやすいのでボール紙等で筒を作りボルトの落下を防ぐようにします。もし落としてしまったらフロアー付近の下側内装パネルの一部を外し、ドライブシフト周りのパネルの一部を外せば見つかるでしょう。
|
外した後は邪魔にならないようにしておくか、配線を外します。
|

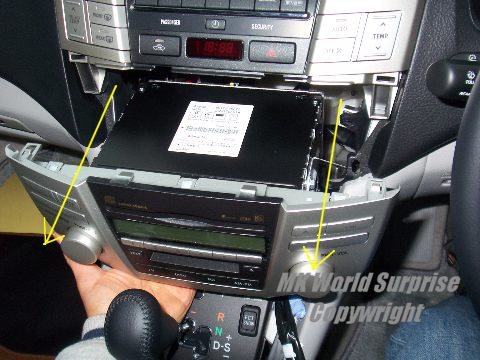

ボルト4つを外したら注意しながらオーディオユニットを手前に引き出します。
|

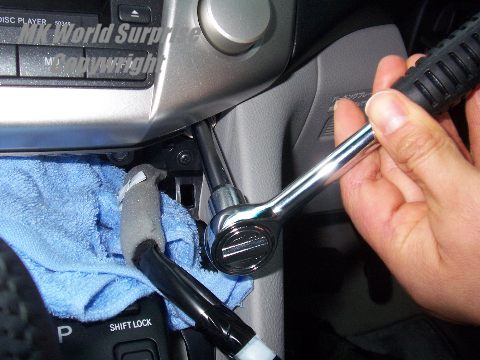

ボルトの落下に注意しながらソケットレンチで外します。
|

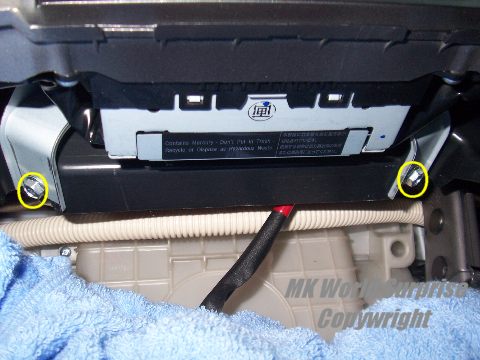

次にディスプレイユニットを外すので、固定している2つのボルトをソケットレンチで外します、同様にボルトを落下させないようにタオルなどを下に敷いておきましょう。
|

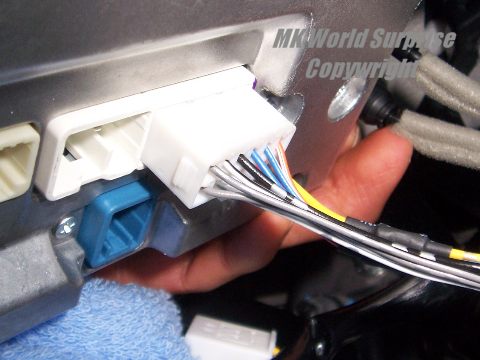

オーディオユニットに接続されている配線を全て外します。カプラーには外れ防止ロックがかかっているのでそのロックを押し込みながら外します。
|

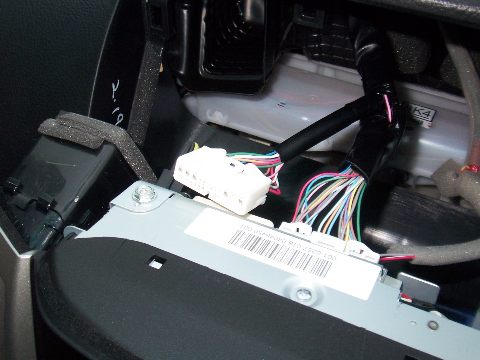

ディスプレイユニット裏側に接続されている配線の接続カプラーの形状を確認して、テレビデコーダー装置のカプラーと同じものを外します。
|

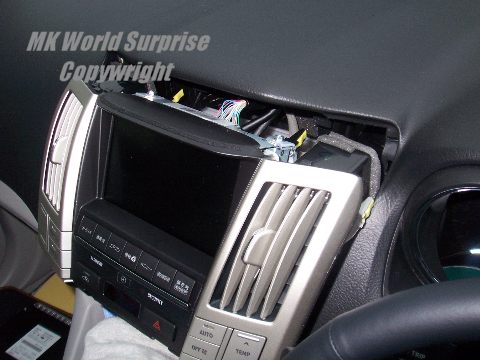

ボルトを外したら注意しながらディスプレイユニットを手前に引いて外します、
|
後は外した逆の手順でユニット等を戻して行けば作業完了です。作業全体はそれ程難しくない部類かと思います、ただネジの落下には注意しましょう。
|

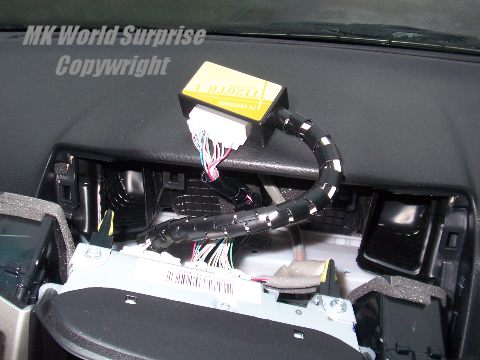

外した配線をテレビデコーダー装置に接続して、テレビデコーダー装置の配線をディスプレイに接続して取付は完了です。
|
