オリジナル写真レポート! メーカー純正カーナビにTVデコーダー装置を取り付ける!




日産純正メーカーオプションナビ グロリア編

グロリア

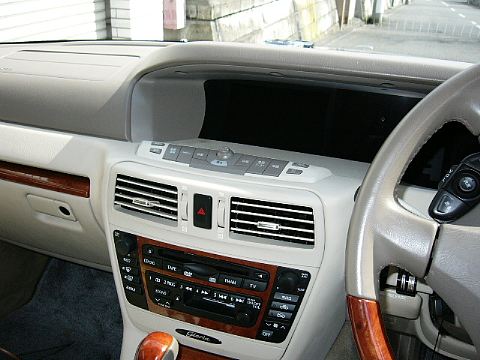

このグロリア用テレビデコーダー装置の取り付け模様は装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。テレビデコーダー装置の取り付け場所はAVユニットの裏側です。


2

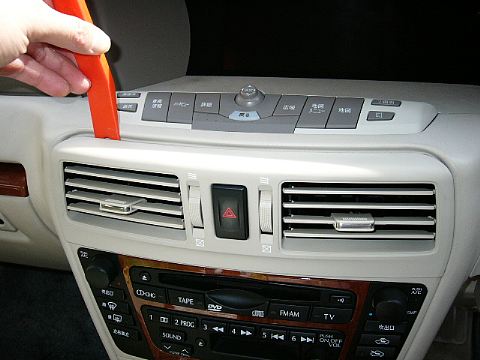

まずエアコン吹き出し口をヘラやマイナスドライバー等平らで力が入る物でこじって外します。

1


グロリアに装備される日産純正メーカーオプションナビへのテレビデコーダー装置の取り付けはAVユニット裏側ですので、主な作業はその周りのパネル等の取り外しになります。

4

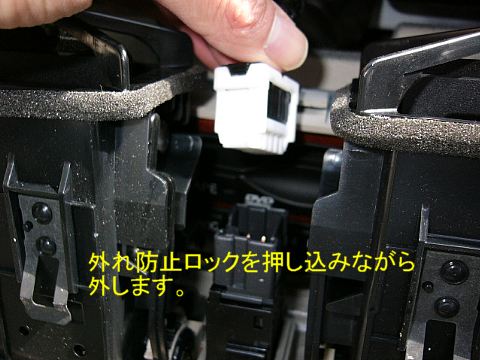

エアコン吹き出し口の裏側にハザードスイッチへ接続されているカプラーがありますので外れ防止ロックを押し込みながら外します。

3

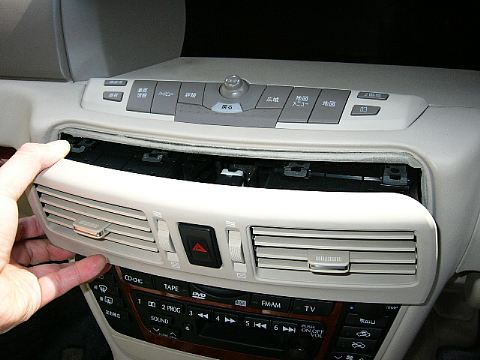

エアコン吹き出し口はクリップのみで留まっていますので、浮いたら手前に引いて外します。

6


この化粧パネルもクリップのみで留められていますので浮いた所で手前に平行に外します。

5

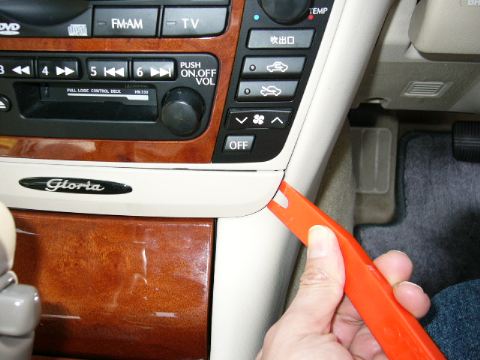

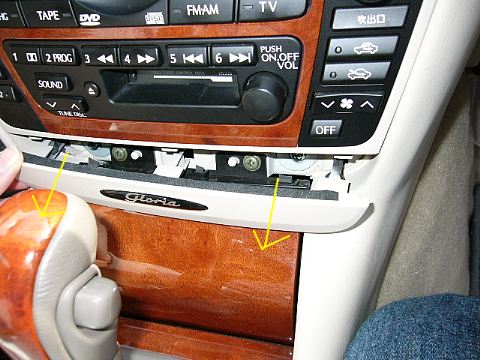

次にAVユニット下の化粧パネルをヘラ等を使い外します。

8

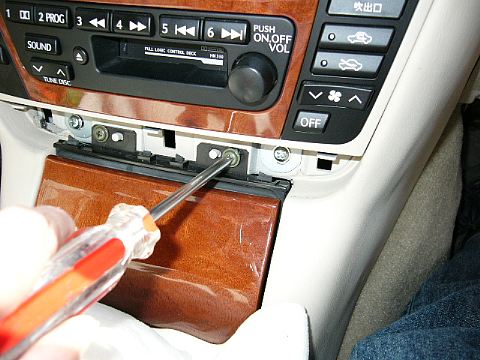

次に灰皿を固定しているネジを外します。

7

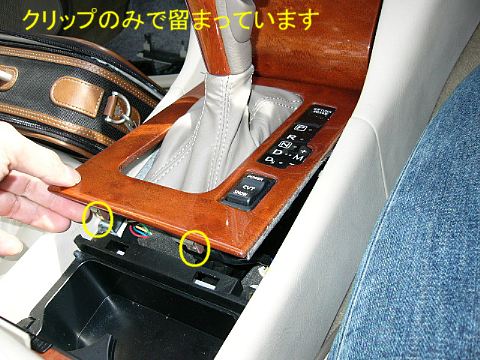

次にシフトレバー周りのパネルを外します。このパネルもクリップのみですので手でも外せます。

10

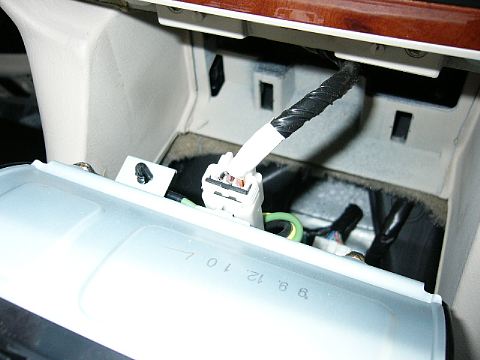

灰皿を外すと裏側に接続されているカプラーが確認できますので外れ防止ロックを押し込みながら外します。

9

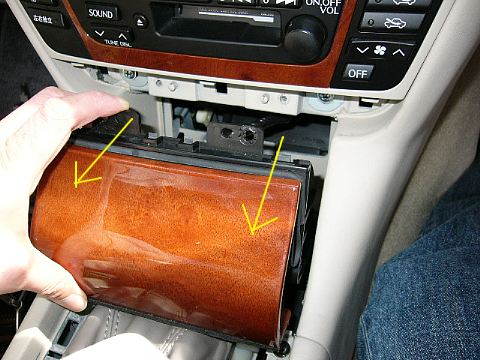

ネジを外した後に少し持ち上げるようにして手前に引いて外します。

12

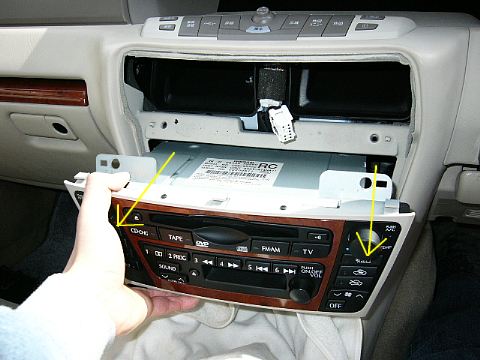

ネジを外した後AVユニットを注意しながら手前に引き出します。金属部分で傷をつけてしまわないようにタオルなどを下に引いておきます。

11

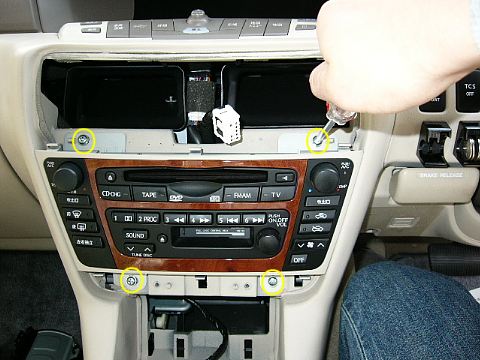

次にAVユニットを固定しているネジ4つを外します。

14

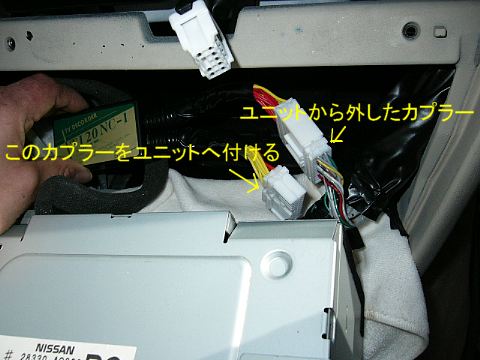

ユニットから取り外したカプラーをテレビデコーダー装置へ取り付け、テレビデコーダー装置のカプラーをAVユニットに取り付けます。

13

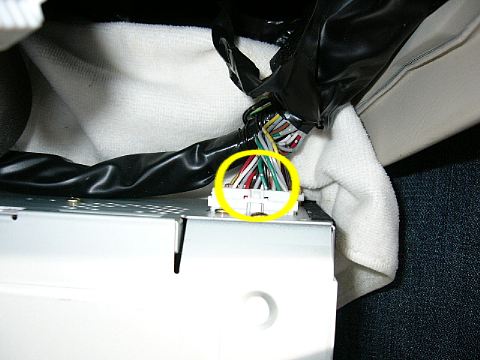

AVユニットの裏側にある接続されているカプラーがありますのでそれを外します。

16


AVユニットを戻した後は取り外したパネルを順番に元に戻して作業は終了です。

特に難しい作業はありませんので、一つ一つ順番に作業をすれば何方でも問題なく取り付けられると思います。

15

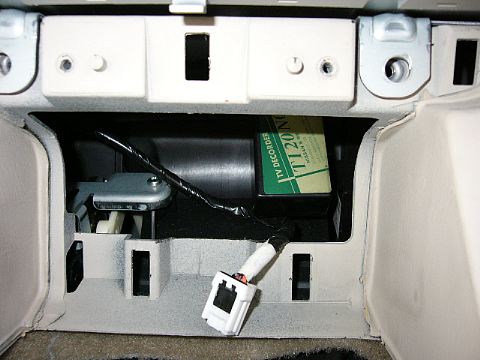

接続したテレビデコーダー装置をAVユニットの下側から手を入れて配置を調整しながらAVユニットを元に戻します。
