オリジナル写真レポート!
メーカー純正カーナビにTVデコーダー装置を取り付ける!
ホンダ純正HDDナビゲーション フィット編
このフィット用テレビデコーダー装置の取り付け模様は装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。フィット装備の純正ナビへのテレビデコーダー装置の取り付けはナビ液晶画面裏側のユニットです
2

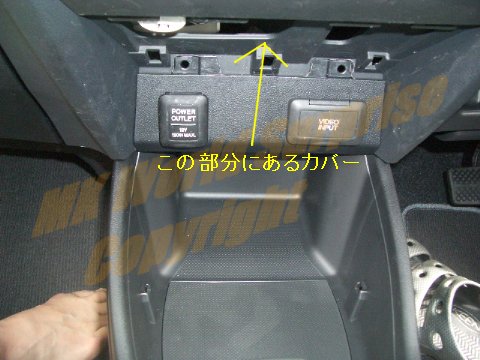

まず、ナビ下のセンターロアカバーを外します。ここはねじ止めされていないので、こじる等して外します。写真は外れた状態です。
1

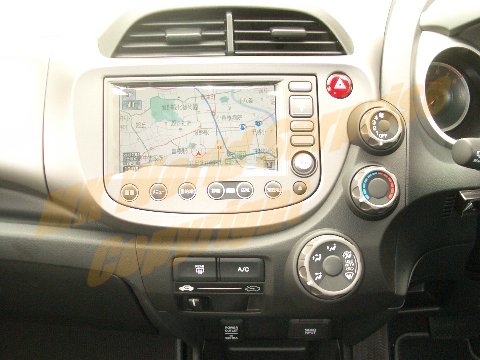

取り付け前の状態
4

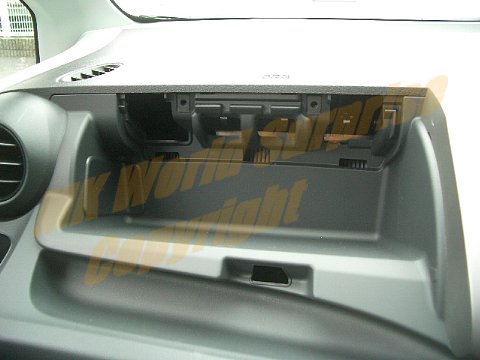

アシスタントアッパートレイの上蓋を外します、蓋の奥のネジ二つを外して外します、写真は蓋を外した後です。
3

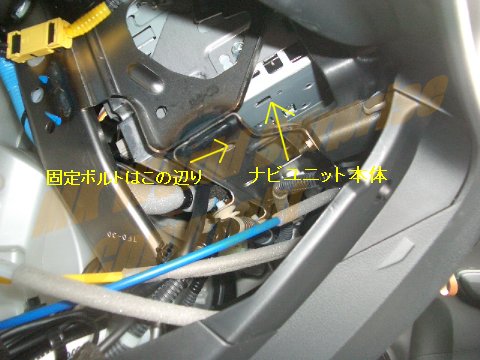

センターロアカバーを外しただけではナビユニットを固定しているボルトの確認、取り外しが難しい場合はグローブボックスを外すとやり易いです。写真はグローブボックスを外して横からナビユニットを覗き込んでいる状態です。
6

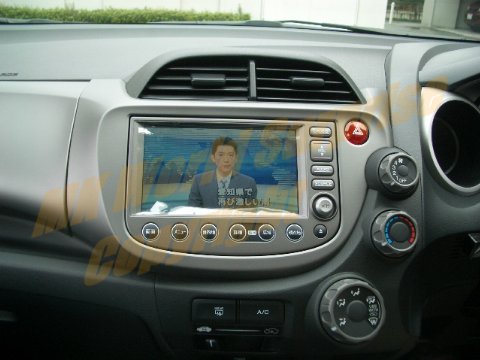

取付後に映像を確認している所です、無事に映像が映っています。
5

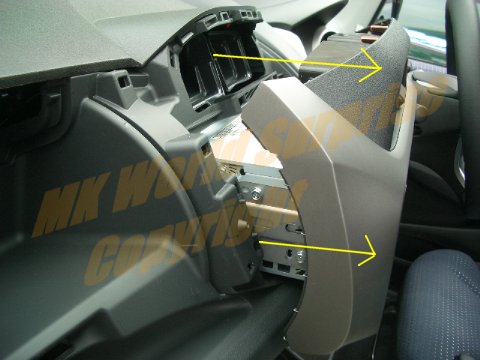

ナビユニットを固定しているボルトを外した後はセンターパネルはピンで留まっているだけなのでマイナスドライバー等で浮かしながら手前に引いて外し、パネル裏の配線も外します、そしてナビユニット裏側にテレビデコーダー装置を取り付けたら作業完了です。写真はセンターパネルを外している所です。
