オリジナル写真レポート! メーカー純正カーナビにTVデコーダー装置を取り付ける!




トヨタ純正ナビゲーション エスティマ編

エスティマ

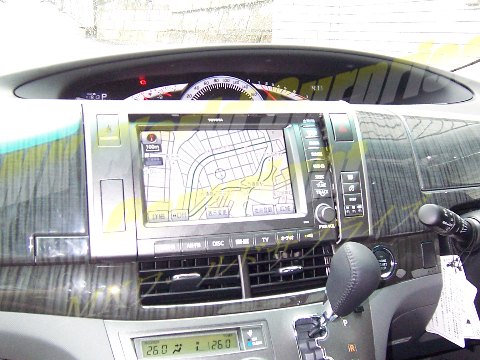

このエスティマ用テレビデコーダー装置の取り付け模様は装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。エスティマ装備の純正ナビへのテレビデコーダー装置の取り付けはナビ液晶画面ユニットの裏側です。


2

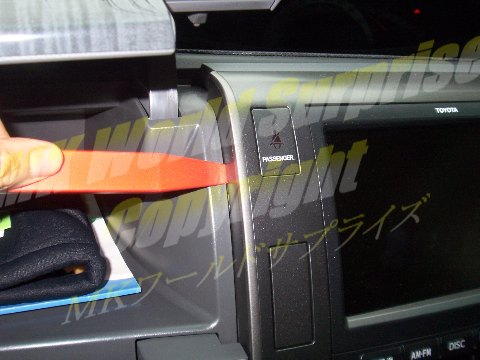

ディスプレイ周りのパネルを専用ツール等を利用して外します、マイナスドライバーでも可能です。(傷に注意)

1

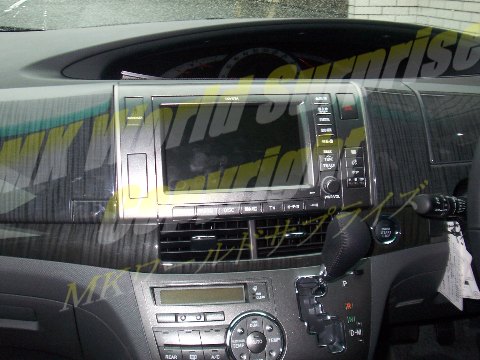

テレビデコーダー装置の取り付けは液晶ディスプレイ本体ユニット裏側なので、主な作業はその周りのパネルの取り外しなどです。

4

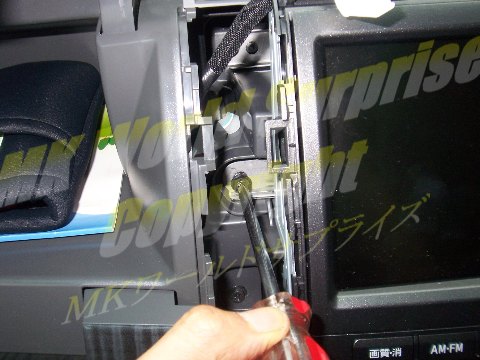

ディスプレイユニットを固定しているネジをドライバーで外します。

3

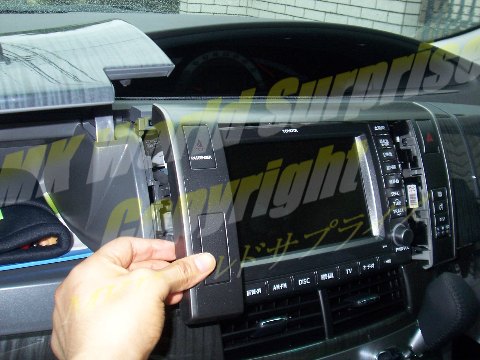

パネルが浮いたら手前に引いてパネル裏の配線を外して完全に外します。

6

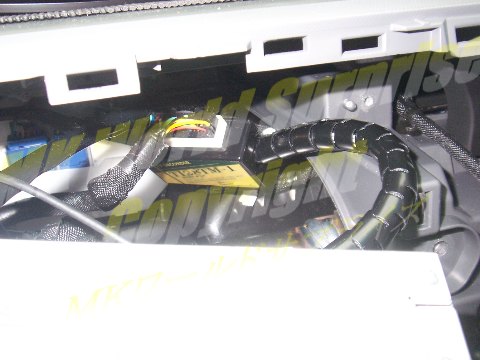

ディスプレイユニット裏側に接続されているカプラーの内、テレビデコーダー装置と同じ物を見つけてそちらにテレビデコーダー装置を取り付けます。

5

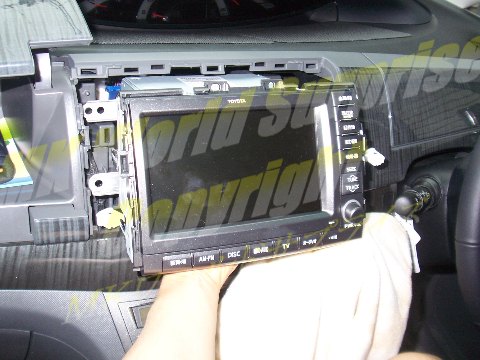

ネジが外れたらディスプレイユニットを慎重に手前に引き出します。

8




動作確認後問題なければ外したパネルを元に戻せば作業終了です、このモデルのエスティマの作業レベルはそれ程難しくありませんのでどなたでも作業可能でしょう。

7


接続後は外した逆の手順で元に戻して、完全に元に戻す前に動作確認をします。
