オリジナル写真レポート! メーカー純正カーナビへTVデコーダー装置を取り付ける!



トヨタディーラーオプションナビ エスティマ編1

エスティマ

このエスティマのディーラーオプションナビにはボク自身でテレビデコーダー装置を取り付けていますが、ご購入頂いたお客様に御協力頂き作 業手順を撮影させていただきました。御協力頂きどうも有り難う御座いました。エスティマの場合、どのナビでも取り付けはナビの裏側です。

2

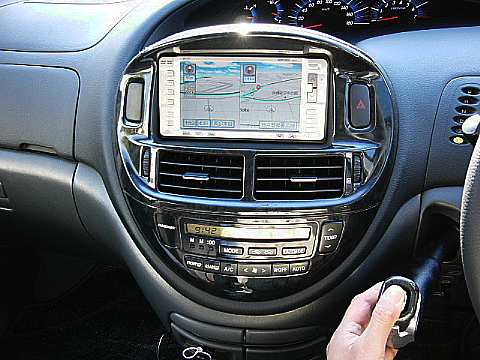

ナビ本体の裏側に取り付ける為、その周りの化粧パネル をまず外す為にじゃまになるドライブシフトレバーを一番下 まで下げておきます。じゃまでなければ必要ありません。

1

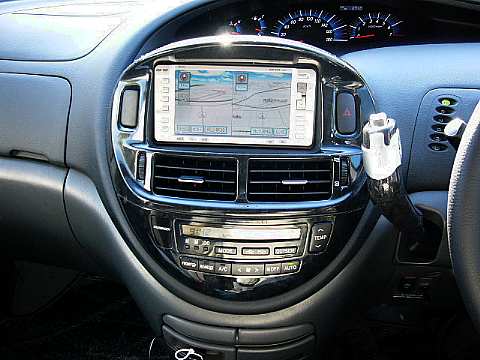

エスティマへのテレビデコーダー装置の取り付けは液 晶画面(ナビ本体)裏側に取り付けます。これはディー ラーオプションですが作業手順はほぼ同じです。

4

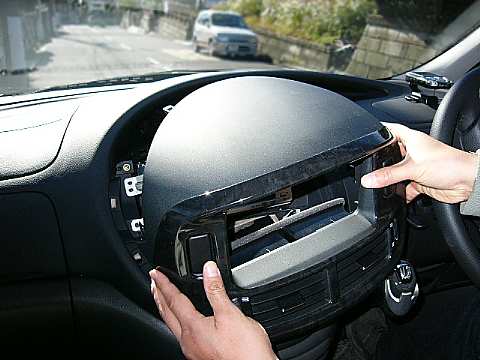

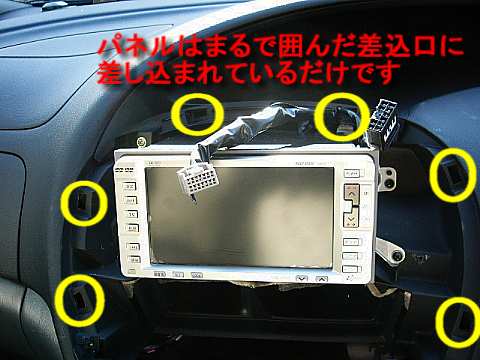

化粧パネルの全てのクリップが外れたら裏側に付い ているハザードランプスイッチ等のカプラーを外して、 化粧パネルを完全に取り外します。(カプラーを外す時 は外れ防止ロックを押し込みながら外します。ただ引っ 張っても外れませんのでご注意下さい)


3

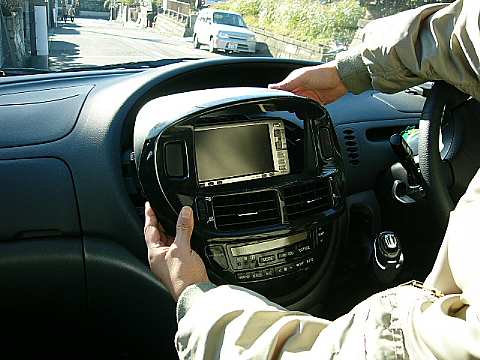

ダッシュボードと化粧パネルの間にヘラ等を使い少し 浮かせて、そこに指を挟みこみ徐々にずらして手前に 引くと外せます。化粧パネルはクリップで留まっている だけなので簡単に取り外せます。ガムテープ等を均等 に貼り付け引っ張ると言う手もあります。

6


ネジを外す時は下に落ちてしまわないように下に何か タオルのような物を敷いて作業しましょう。ナビユニット や他のパネルを傷つけないようにする意味もあります。


5

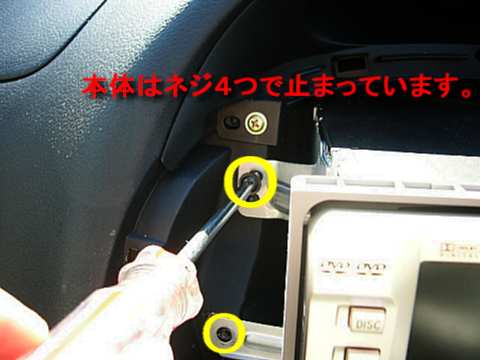

化粧パネルを取り外すとナビユニット本体を止めている ネジ4つが確認できます。このネジはプラスのネジなの で、プラスドライバーで外します。時計と反対周りにまわ して緩めます。

8

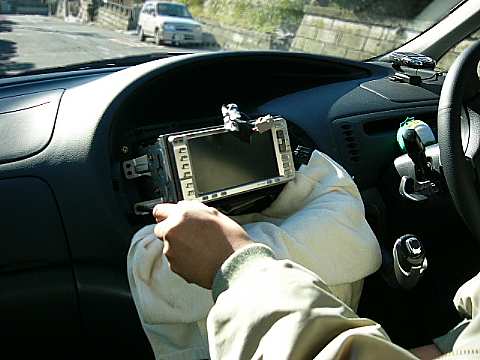

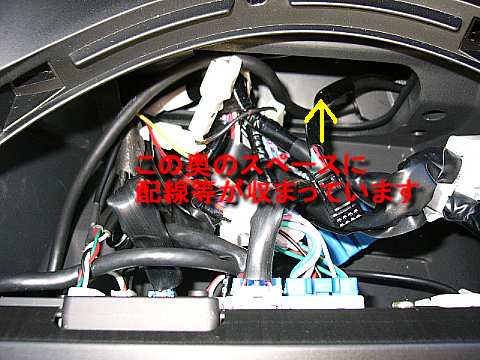

ネジ4つを外してナビユニット本体を少しずらして裏側を 見た所です。色々な配線は奥に見える空洞部分に収 まっています。


7


近くで見るとこのネジはダッシュボード本体のプラス チックへ直接取り付けられています。外す時は落下と 取り付ける時は強くねじ込み過ぎないように注意しま しょう。簡単にねじ山をねじ切ってしまいます。

10


テレビデコーダー装置のカプラーの一方をユニットに取り 付けます。良く見ると分かりますが、それぞれ取り付け口 の形状が違うので間違った所には入りません。そしてユ ニット本体には元々使われていない予備の取り付け場所 もあるので、もし配線を全部外してしまうなら予めどの様 に取り付けられていたか確認しましょう。


9

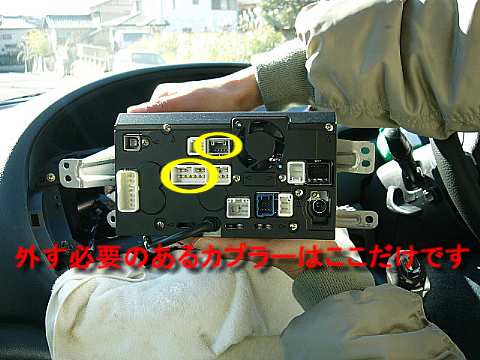

本来は全ての配線を取り外す必要はありませんが、 見えやすいように全ての配線を取り外したユニット裏 側部分です。テレビデコーダー装置取り付けの為に 取り外すカプラーは2箇所のみです。

12



トヨタエスティマへのテレビデコーダー装置取り付け は作業手順も少ないので、何方でも問題なく取り付け 作業は出来ると思います。

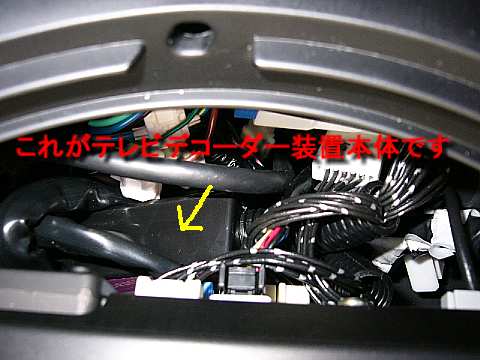

外す必要のあるカプラーを探す時はテレビデコーダー 装置のカプラーと形状は同じですから、それらを参考に ナビユニットを少しずらした状態で見つければ他のカプ ラーを外して訳が分からなくなってしまうという事は無い と思います。

どうですか?簡単そうですか?配線を見るとややこしい 感じがしますが、取り外しても間違った方向や場所には 入らないので一つ一つ試せば分かりますよ。


11

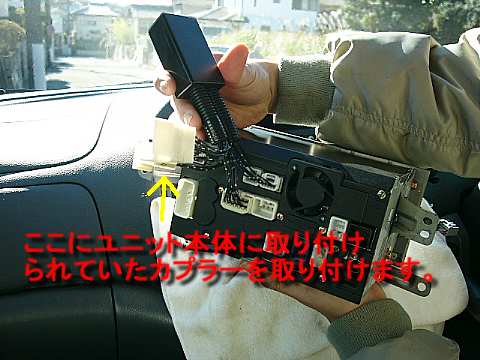

電気信号がテレビデコーダー装置を通るように元々 取り付けられていたカプラーをテレビデコーダー装置 へ取り付け、外したカプラーを元に戻して奥の空洞へ 配線と共に収納して、ナビユニットを戻します。後は 先程と逆の手順で戻すだけです。
