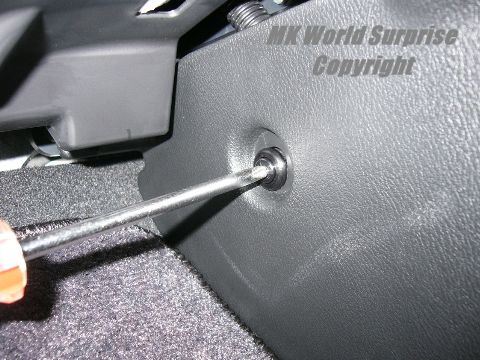

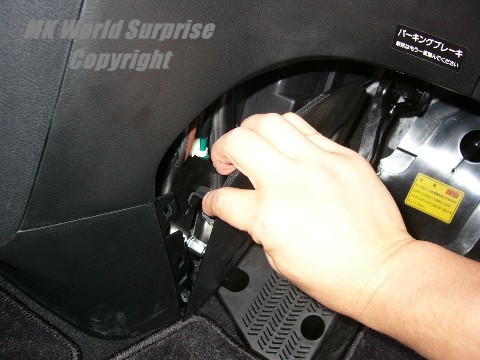

プラスチックのネジをドライバーで外します。
|

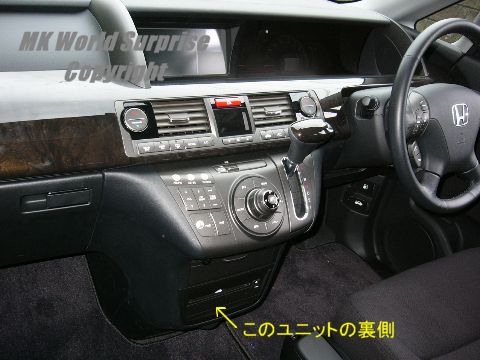

エリシオン純正ナビへのテレビデコーダー装置の取り付けはセンターコンソールのドライブユニット裏側ですので、その周りのパネルの取り外し等が主な作業です。
|

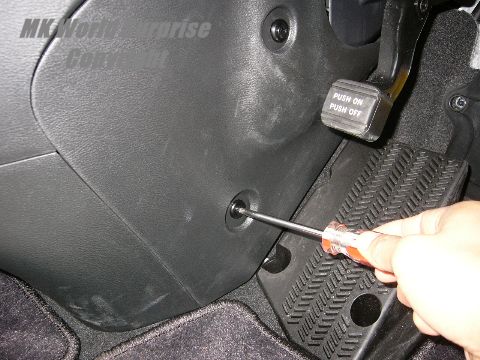

運転席側も同様にネジを外します。
|

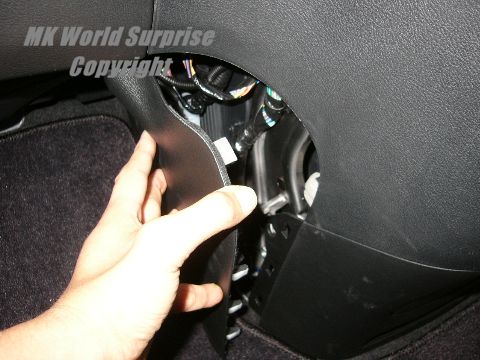

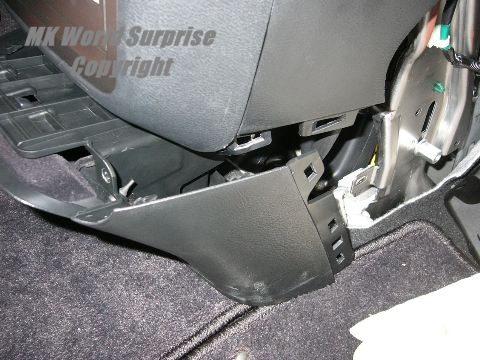

ネジを外したらカバーを外します。
|

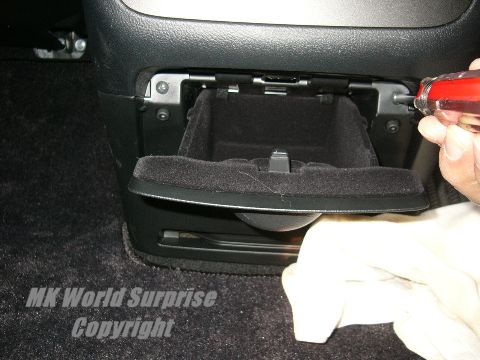

小物入れを開いて中央のカバーを固定しているネジ２つを外します。
|
ネジが外れたら同じようにカバーを外します。
|

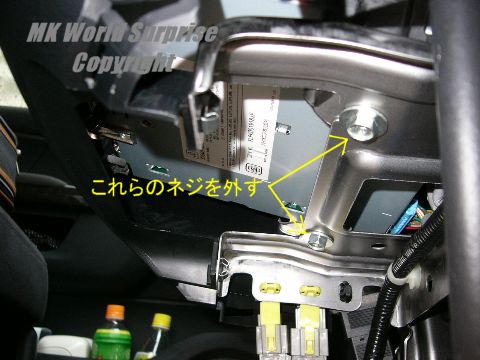

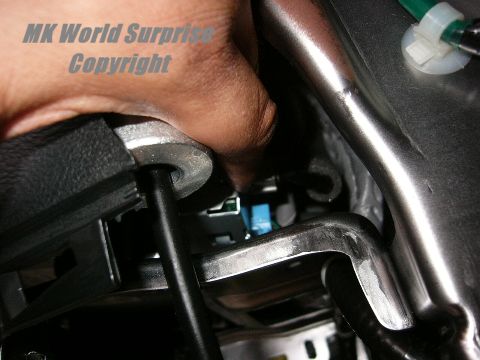

ユニットの下を見ると固定しているボルトが確認できますので、それをソケットレンチ等で外します。
|
ネジが外れたらカバーを手前に引いて外します。
|

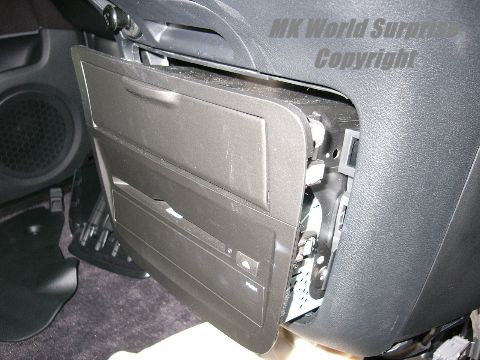

ユニット全体がコンソールから外れました、固定しているクリップが確認できます。
|
ボルトを外したらユニットを固定しているのはクリップだけなので、ユニット裏側等に手を入れて外します。結構しっかりクリップで固定されているので少し力を入れて外します。
|

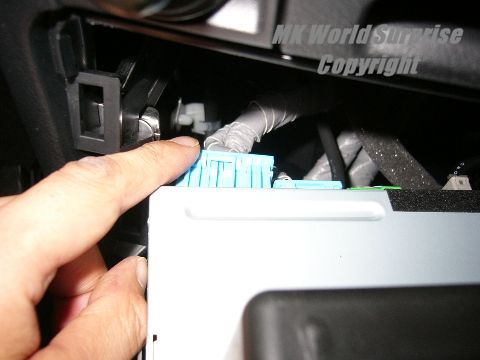

引き出したユニット裏側にある取り外すカプラーを確認し取り外します。
|

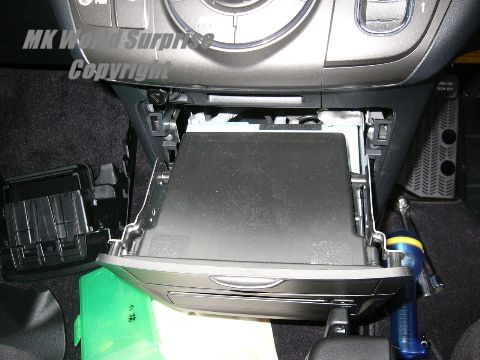

傷などがつかないように注意して手前に引き出します。
|
取付後に動作確認し、後は外した手順と逆に、ユニット等を戻して作業は終了です。
|

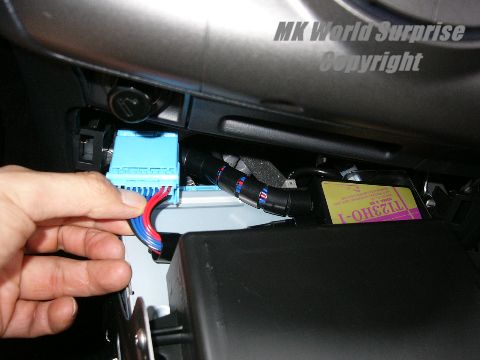

外したカプラーをテレビデコーダー装置に接続し、テレビデコーダー装置をユニット裏に固定します。
|
