| オリジナル写真レポート！ メーカー純正カーナビにＴＶデコーダー装置を取り付ける！ |
|
|

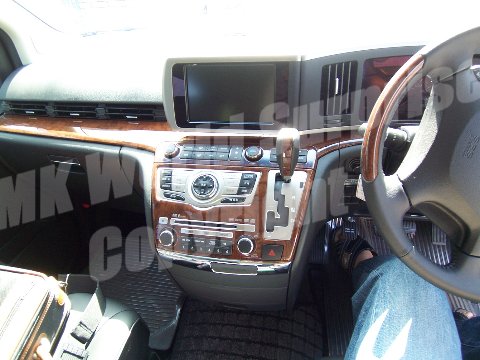

この日産エルグランド用テレビデコーダー装置の取り付け模様は装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。エルグランド装備の純正ナビへのテレビデコーダー装置の取り付けはコントロールユニット裏側です |

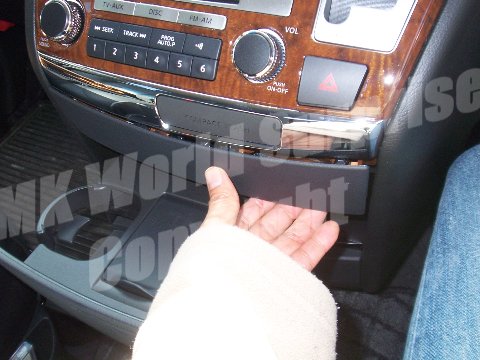

 トレイ上部の化粧パネルを外します。 |
 このモデルのエルグランド用のテレビデコーダー装置の取り付け場所はコントロールユニットの裏側になるので主な作業はその周りのパネル等の取り外しになります。 |
||

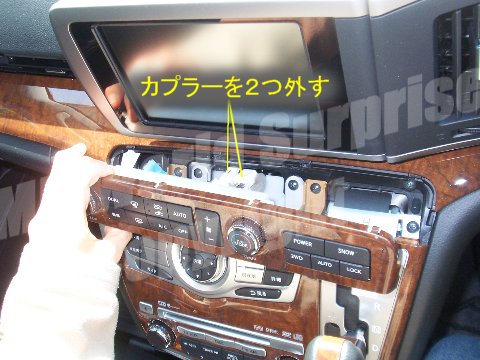

 スイッチパネルの裏に接続されているカプラーを外します。 |

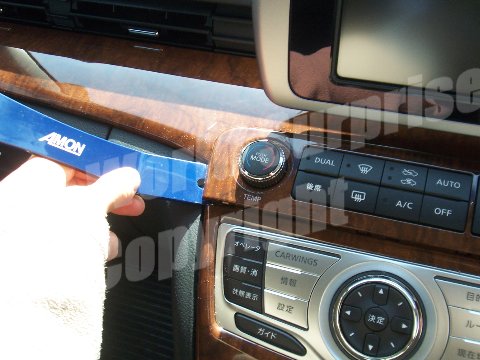

 エアコンスイッチパネルをヘラ等を利用して外します。 |
||
 ネジを外したら持ち上げるようにパネルとユニットを外します。 |

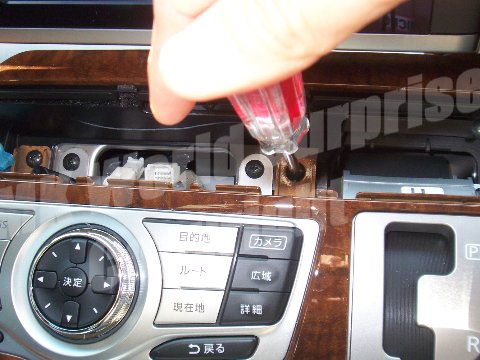

 ユニットとつながっている大きいスイッチパネル等を固定しているネジ上下８つを落下に注意してドライバーで外します。 |
||

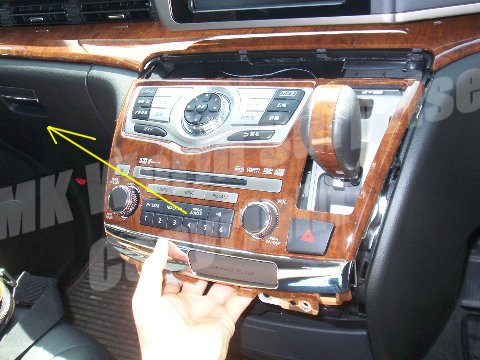

 配線を外したら注意しながら回転させるように上へ持ち上げます。 |

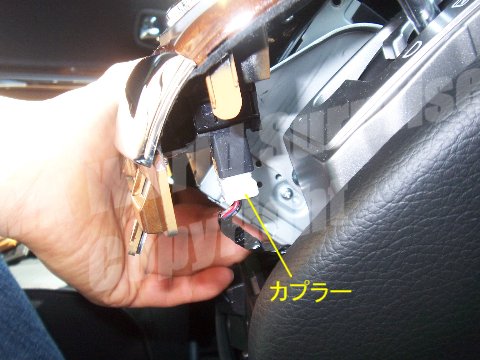

 パネル裏にはハザードスイッチの配線があるのでそのカプラーを外します。 |
||

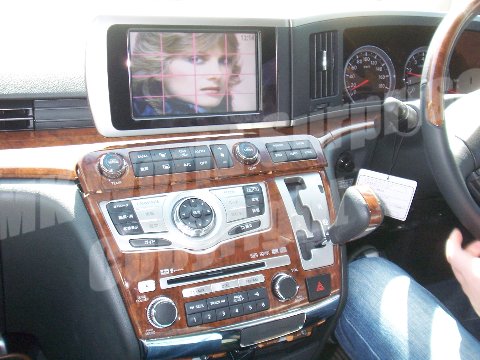

 テレビデコーダー装置を接続したら動作確認してパネル等を元に戻せば作業終了です。 |

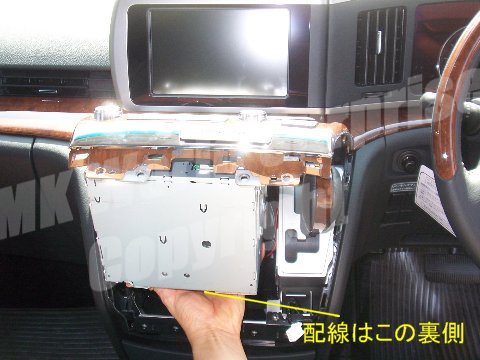

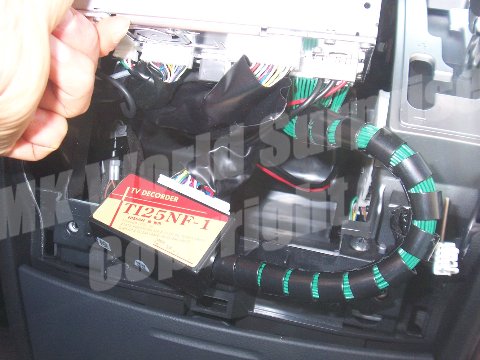

 ユニット裏側に色々配線が接続されている為持ち上げた状態でテレビデコーダー装置を取り付けます、ユニット裏側は狭い為ユニット裏側にある空間をうまく利用しテレビデコーダー装置とその配線を配置します、配置が悪いとうまく元に戻りません。 |
