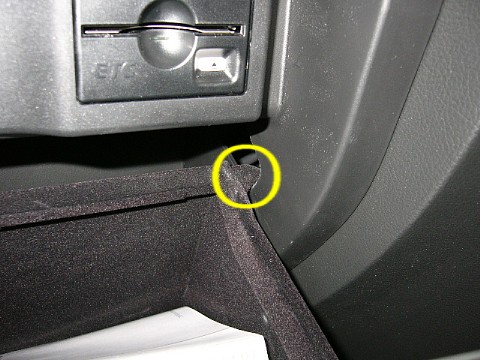

次にグローブボックス横にある溝にはまっている左右の突起物を左右をずらしながら手前に外します。
|

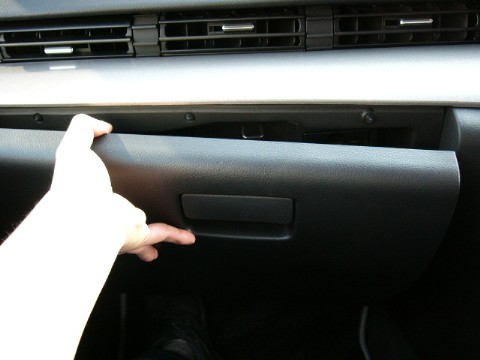

日産エルグランド装備の純正ナビＴＶ／ナビゲーションシステム用テレビデコーダー装置の取り付け場所はグローブボックス奥のＤＶＤユニットですので、グローブボックス等を外すのが主な作業です。グローブボックスを外す場合まず蓋全体を持ち上げるようにすると下側が外れます。
|

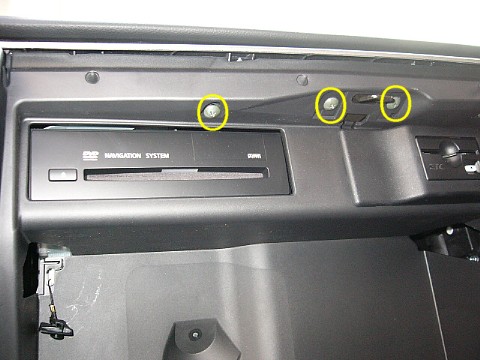

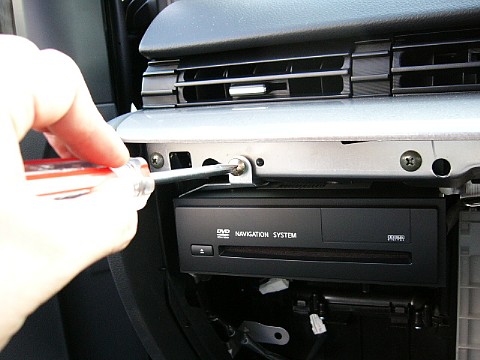

次にその奥のカバーパネルを止めている上下のネジをドライバーで外します。ネジは上に４つあります。
|

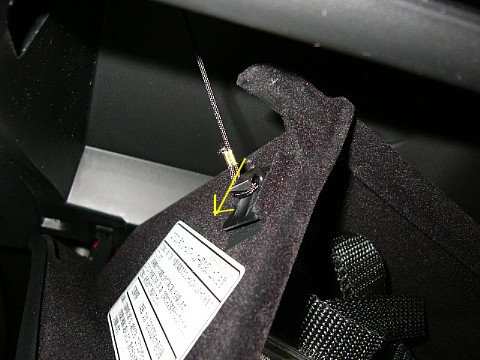

外れた後にグローブボックス左側についているスライドスピードをコントロールしている紐の止め具を手前に引いて外します。すると完全にグローブボックスを外せます。
|

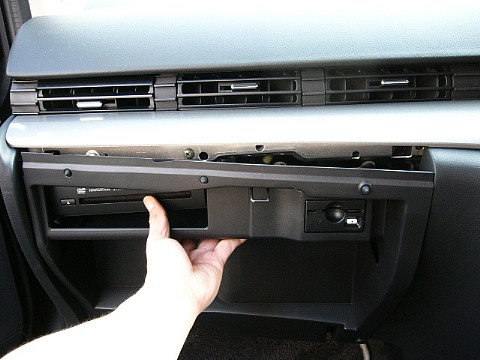

端などから指で浮かして徐々に外して行き、パネル全体を手前に平行に外します。
|

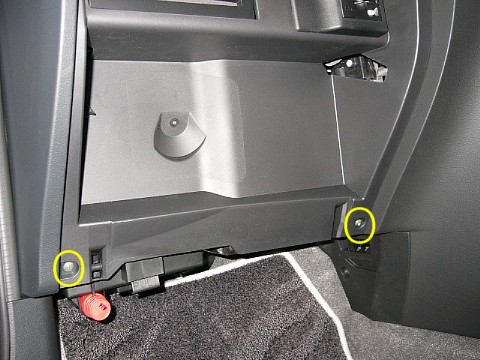

同様に下側にある２つのネジを外します。外した後はクリップのみで留まっているだけです。
|
パネルから外されたＥＴＣ等の部品です。特に邪魔にはならないので配線は外さずにパネル等に傷をつけないように注意してそのままにしておきます。
|
外したパネルの裏側には部品の配線がつながっていますので、（ＥＴＣ有り無しで形は少し異なります、この写真はＥＴＣ付きです）パネルに固定されている部品のステーのネジを外して部品をはずします。短いドライバーがあると便利です。
|

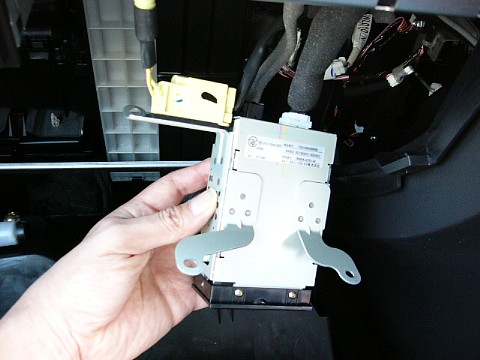

ＤＶＤユニットを固定しているネジを外してＤＶＤユニットを外した所です。
|

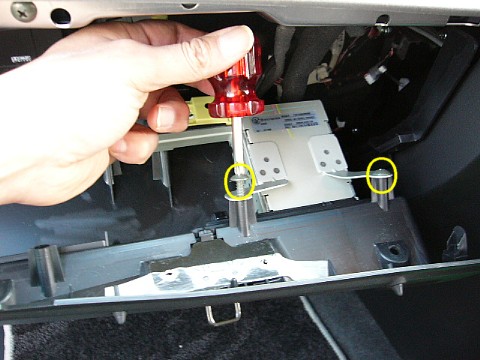

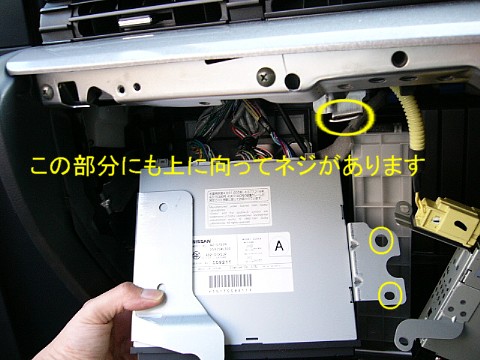

次にＤＶＤユニットを固定している金属ステーのネジ４つをプラスドライバーと１０ミリソケットレンチで外します。
|

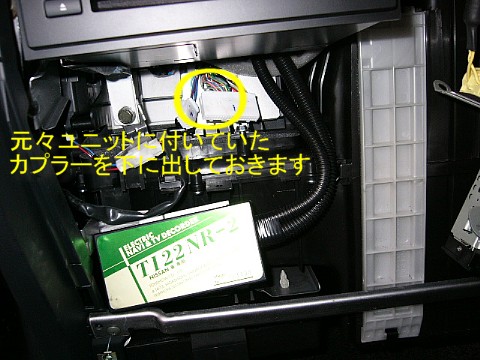

次にＤＶＤユニット裏へテレビデコーダー装置のカプラーを接続して元々つながっていたカプラーを取付けやすい場所に配置して、ＤＶＤユニットを元に戻します。
|

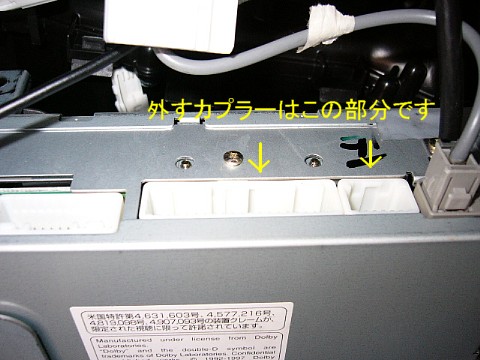

ＤＶＤユニット裏側の接続されていたカプラーを外した所です。カプラーを外す所は２ヶ所のみで、外れ防止ロックを押し込みながら外します。
|
次にテレビデコーダー装置が動いてしまわず、パネルが戻せる場所に配置し、先程外したパネル等を外した順に元に戻せば作業は完了です。
このモデルのエルグランド用テレビデコーダー装置の取り付けは特に専門工具も必要ありませんしそれ程難しくありません。ソケットレンチ等はホームセンターなどで安価な物があると思います。
|

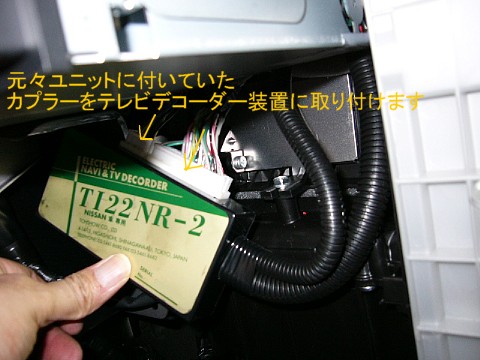

元々接続されていたカプラーをテレビデコーダー装置へ接続して取り付けは完了です。
|
