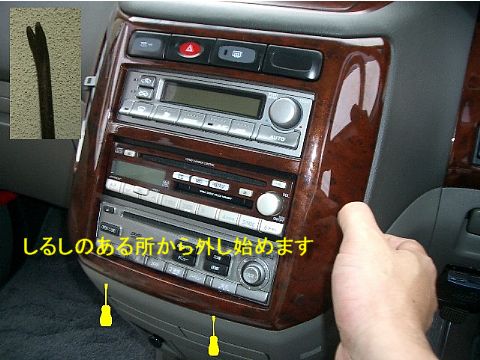

まずナビユニット周りのパネルを外しますが、クリップだけで留まっているので内張り剥がしやへら等があれば便利ですが、マイナスドライバーでも兼用できますし、手でも外せるようです。
|

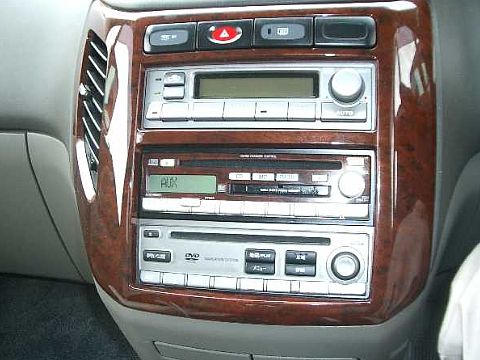

このモデルのエルグランドへのテレビデコーダー装置の取り付けはＤＶＤナビユニットの裏側です。ナビユニットはダッシュボード中央に位置していますので主な作業は周りのパネル及びユニットの取り外しです。作業時間は約２０分位です。
|
パネルを完全に外した状態です。パネルの裏側のクリップの位置が確認できます。
|

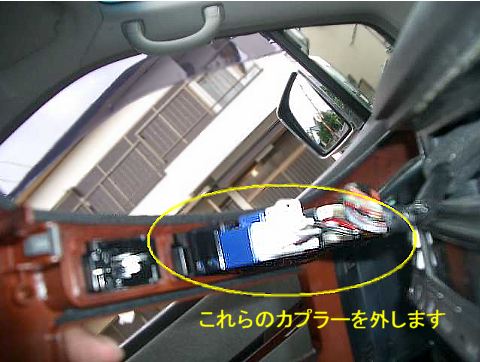

パネルを外すとその裏側にスイッチ類のカプラーが取り付けられているので、それらのカプラーを外れ防止ロックを押し込みながら外します。
|

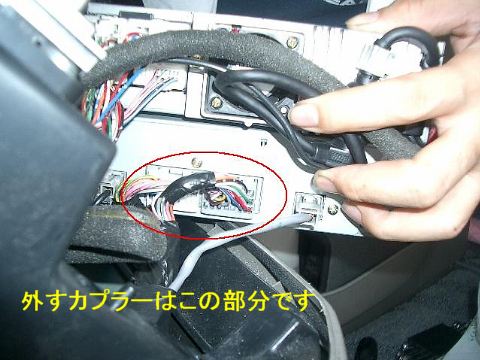

ユニットを固定しているネジを外した後にＤＶＤナビゲーションユニットを手前にずらして裏側を見た所です。テレビデコーダー装置のカプラーを取り付ける白と灰色のカプラー取り付け場所が確認できます。
|

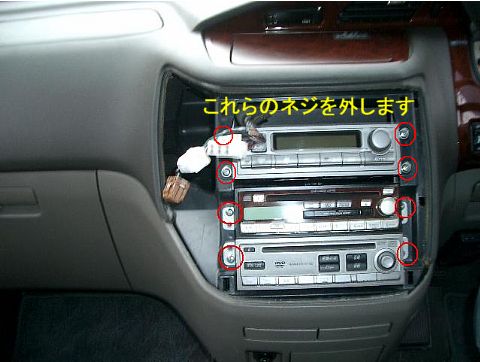

パネルを外すとユニットを固定しているネジが確認できますので、それらのネジを外してユニットを外します。エアコン操作ユニットを外すと作業しやすいですが、外さなくても作業は可能です。
|

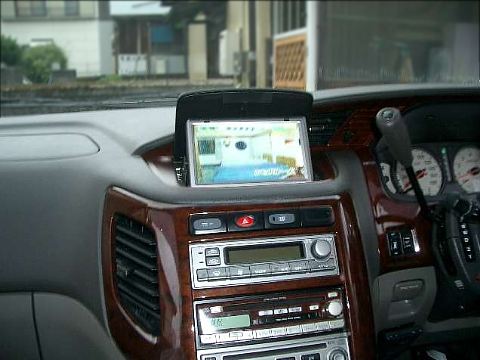

装置の取り付けを完了してテレビモニターをつけて確認している所です。如何でしたでしょうか？このモデルは比較的作業工程が少ないモデルですので、初心者の方でも問題なく取り付けられると思います。
|

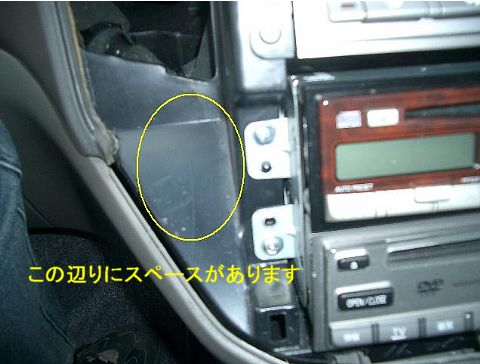

テレビデコーダー装置を取り付けている画像はありませんが、装置を取り付けた後にまるで囲んだ辺りにスペースがありますので、そこにテレビデコーダー装置を収めます。他にユニットの下にもスペースはあります。
|
