外しやすい所から外し、下側と左側のリムを外します。ただはめ込まれているだけなので簡単に外れます。
|
エアウェイブ装備の純正ＨＤＤナビへのテレビデコーダー装置の取り付けは後ろ内装パネル内ですので、主な作業はその内装パネルと周りのパネルの取り外しになります。

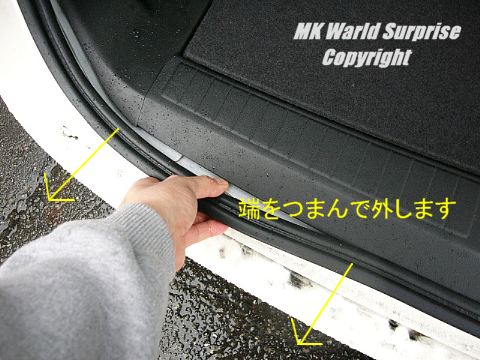

まず後方ハッチを開き車枠のゴム製のリムを手前に引っ張り外します。
|

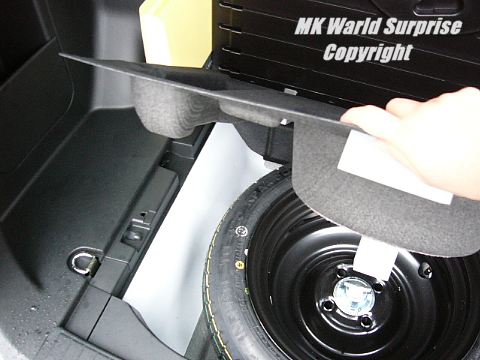

同様にスペアタイヤの上のカバーも外し邪魔にならないところへ移動しておきます
|

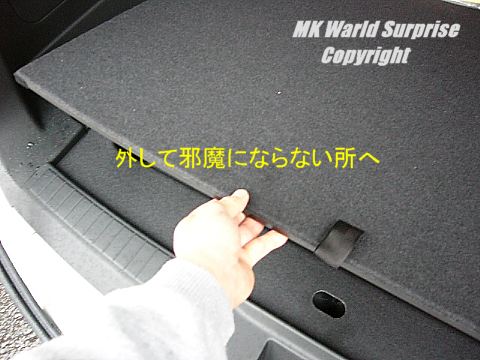

次にトランクスペースの床を取り外し邪魔にならない所に移動しておきます。
|

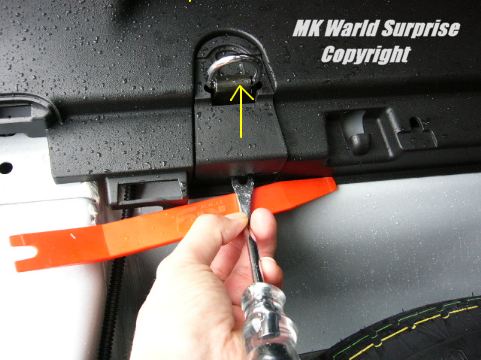

次に車内左側下部にあるフック回りの小さなパネルをへら等を利用して写真のように、てこの原理でこじるように外します。
|

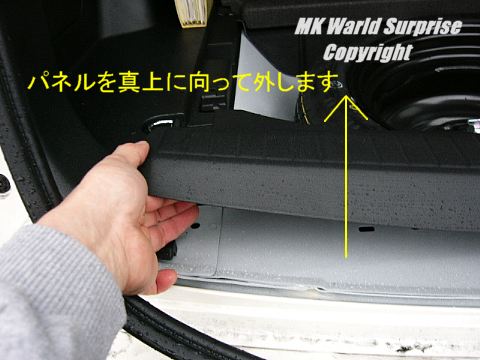

次に後方ハッチのゲート部下の車枠を覆っているプラスチックパネルをはずします。クリップのみですので上に持ち上げるように外します。
|

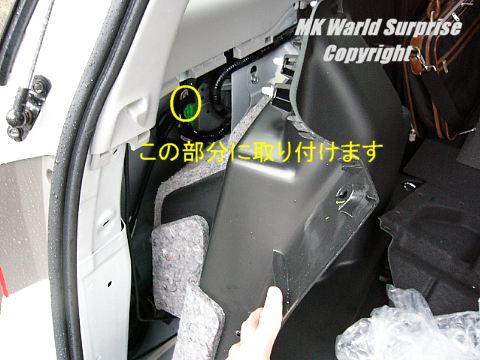

内装パネルは多少しなるので、少しめくると内側にユニットが確認できます。この部分にテレビデコーダー装置を取り付けます。
|

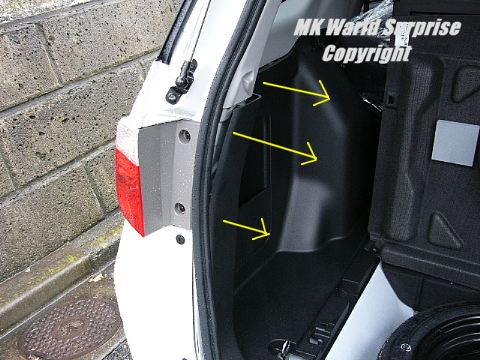

周りのパネルを外したら、左後方内装パネルを外します。バリバリッと思い切って引っ張ります。ここもプラスチッククリップのみですので引っ張れば外れます。
|

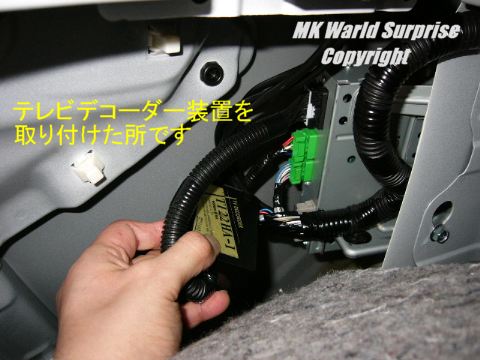

外したカプラーをテレビデコーダー装置に差込み、テレビデコーダー装置のカプラーをユニットに差し込み、開いているスペースに収納すれば取り付けは完了です。後は外したパネルを元に戻して作業は終了です。念のため全てを元に戻す前にテスト走行してみましょう。
|

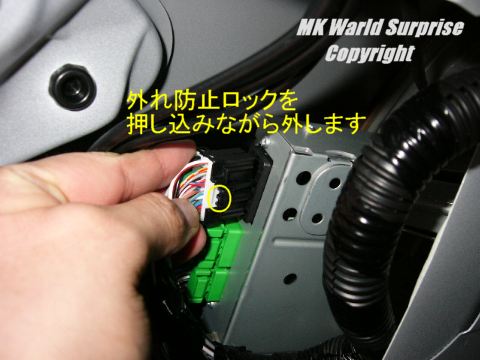

一番上のカプラーを外れ防止ロックを押し込みながら外します。
|
