| オリジナル写真レポート！ メーカー純正カーナビにＴＶデコーダー装置を取り付ける！ |
|
|
このアコード用テレビデコーダー装置の取り付け模様及びレポートは装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。アコード装備の純正ナビへのテレビデコーダー装置の取り付けはトランクルーム内の内装内側チューナーですので、その周りの内装の取り外しが主な作業です。 |

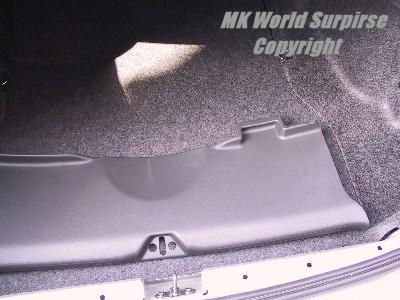

 手順通りに手前のプラスチックモールを外します。 |

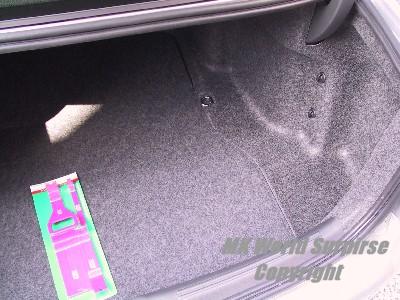

 作業開始前の状態です。内張り剥しツールはKTCのキットのものを使用しました。 |
||

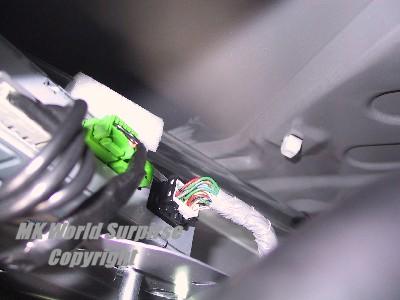

 ようやく、チューナーユニットに辿り着きました。 右側が今回作業対象のカプラーです。左側緑のコネクタはオプションのVTRコード用です。 更に下に空きコネクタが有りますので、外部入力は最大2系統まで行けそうな感じです。 |

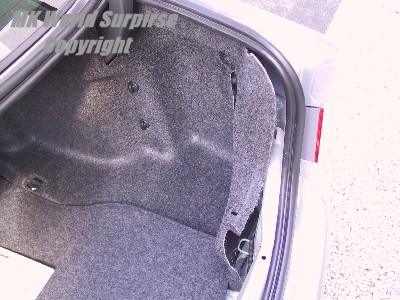

 更に左側の内張りを外していきます。 ここで大問題発生。トランクネット取付け用フックが完全に固定されており、引いても回しても取れません。 仕方が無いので、そのままの状態で作業を続ける事にしました。綺麗に剥せていないため、片手で剥した内張りを押さえながの作業のため、写真等は取れませんでしたので、ご了承ください。 |
||

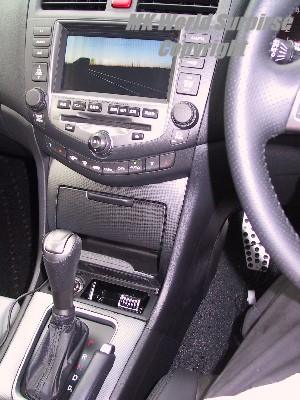

 装着後のテストです。 ちょっと分かりづらいですが、パーキングブレーキは下りています。 問題なくTVが映りました。 |

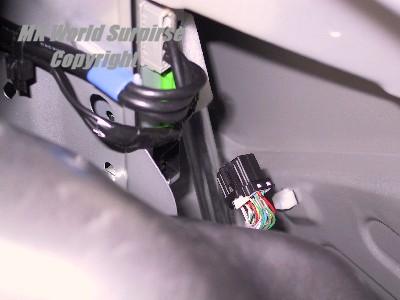

 カプラーを外します。 手順書には「少々固い」とありましたが、少々どころではありませんでした。 15分くらいの格闘の末、ようやく外せました。 後は取り付けて完了ですが、内張りとの間に滑り込ませるようにして、手前側に両面テープで止めましたので、写真は取れませんでした。 |
||
作業自体は難しくありませんが、カプラーを外す時に場合によっては少々コツがいる時があるようです。 カプラー取り外しやテレビデコーダー装置の装着時には、作業しやすい環境を整えてからというのがポイントのようです。 |

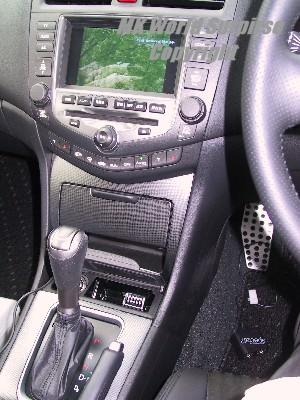

 VIDEO入力画面です。 こちらも問題なしです。 無事に取り付け終了しました。 |
