オリジナル写真レポート! メーカー純正カーナビにTVデコーダー装置を取り付ける!




ホンダ純正ナビゲーション アコード編

アコード

このアコード用テレビデコーダー装置の取り付け模様及びレポートは装置をご購入頂いた方にご協力頂きました。この場をお借りしましてお礼を申し上げます。アコード装備の純正ナビへのテレビデコーダー装置の取り付けはトランクルーム内の内装内側チューナーですので、その周りの内装の取り外しが主な作業です。


2

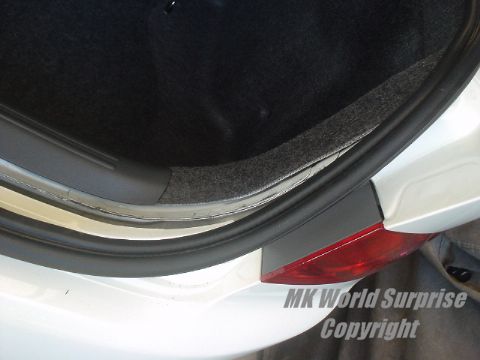

トランク開口部のモールを引っ張り、トランク内のパネルを取り外します。

1

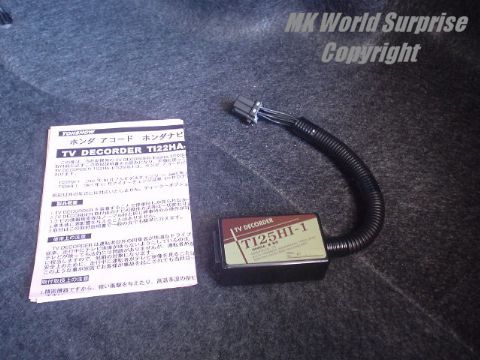

TVチューナーはトランク内に有ります。付属の説明書を見ながら作業開始

4

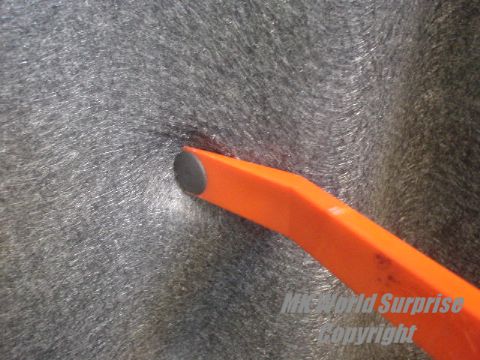

工具があれば楽勝です。上・中・下に3箇所。

3


トランク開口部のモールを引っ張り、トランク内のパネルを取り外します。 パネルはクリップ4個で留まっています。真上に引き上げるように!

6

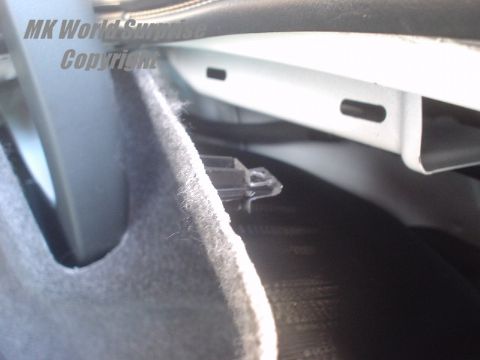

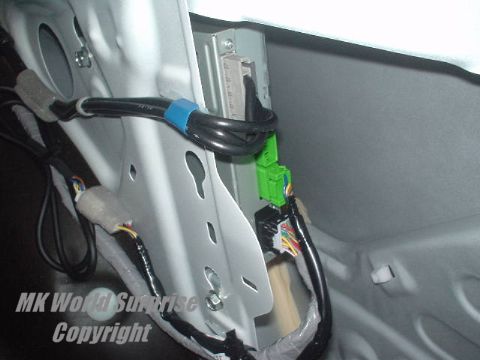

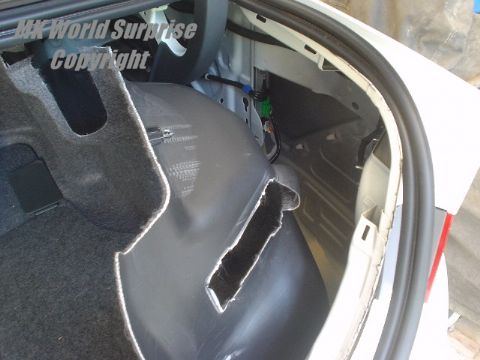

もうひとつはトランク上部に有ります。真横にゆっくり引くと外れます。ボディにクリップの取り付け部分が3箇所見えますが、画像の一番上は使用していませんでした。奥にTVチューナー(緑色のカプラー部分)が見えます。

5

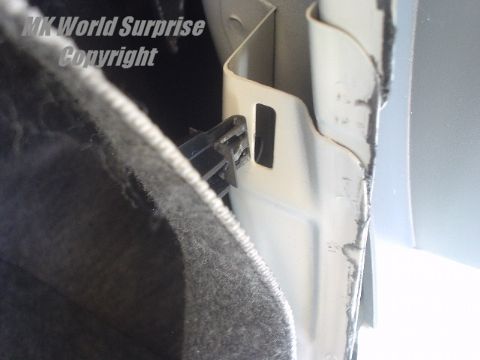

内張りは2箇所金属製のクリップで固定してます。こちらはテールの横側です。

8


TVデコーダーを接続しました。

7


一番下の黒いカプラーを取り外して、間にTVデコーダーを接続します。

10

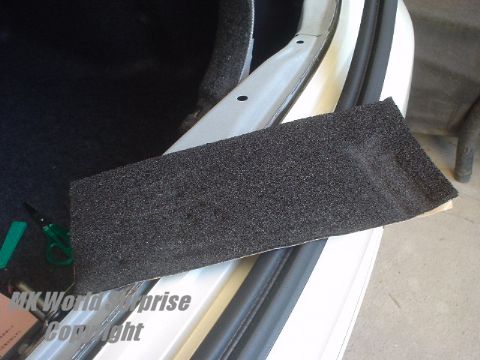

そのままだと不安なので、本体をスポンジテープで包みます。本体部分には粘着テープが付かないように包み込みました。

9

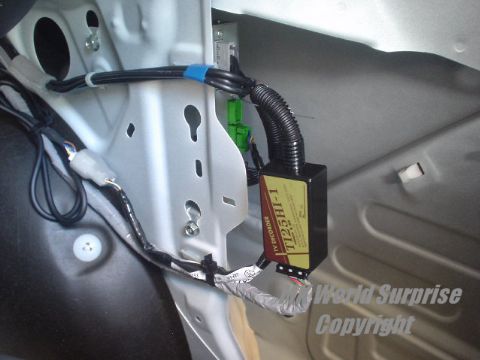

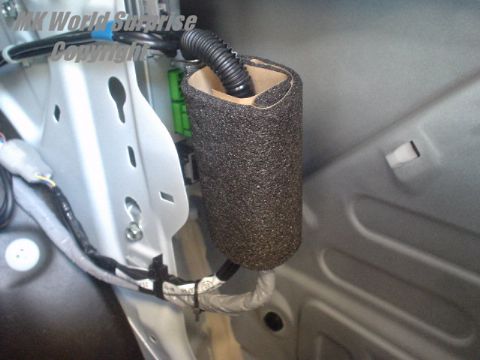

タイラップで固定しました。

12


アコードはトランク内の内装の一部を外して作業するだけなのでかなり簡単ですし、どなたでも出来ると思います。

11

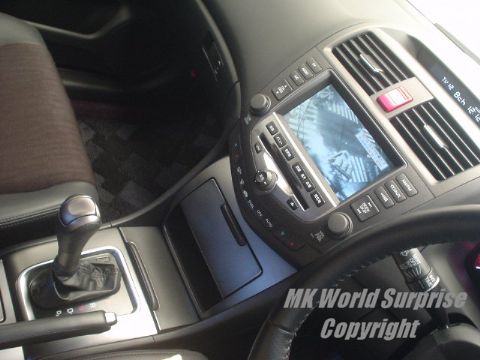

エンジンを始動しPレバーを戻し、シフトをDに入れてもTV画面は消えません。 問題が無ければ、内張りを元に戻して作業終了です。
